Distancias 11,2 de contorneamiento de las liquidaciones del probador del aparato eléctrico de la cláusula IEC60598 y aislamiento sólido

Distancias 11,2 de contorneamiento de las liquidaciones del probador del aparato eléctrico de la cláusula IEC60598 y aislamiento sólido

Información de producto:

Los indicadores de prueba son se ajustan a IEC60884-1, a IEC60598, a IEC60335 etc., se utiliza para determinar el Shortest-Path entre dos porciones conductoras, o entre una pieza conductora y la superficie de limitación del equipo, medidas a lo largo de la superficie del aislamiento, con las especificaciones hechas según los requisitos.

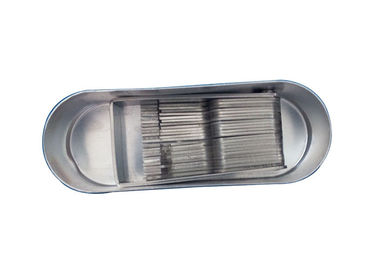

Los indicadores de las distancias de contorneamiento están con 23 indicadores de la distancia de contorneamiento:

1.0mm/1.2mm/1.4mm/1.5mm/1.6mm/2.0mm/2.4mm/2.5mm/2.8mm/3.0mm/3.2mm/3.3mm/3.5mm/4.0mm/4.5mm/5.0mm/5.5mm/6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm

Material: Acero inoxidable

Las piezas detalladas en la tabla del anexo M serán espaciadas adecuadamente. Las distancias y las liquidaciones de contorneamiento serán no menos que los valores dados en cuadros 11,1 y 11,2.

Los valores para las distancias y las liquidaciones de contorneamiento se pueden encontrar para los valores intermedios de los voltajes de funcionamiento por la interpolación linear entre los valores tabulados. No se especifica ningunos valores para los voltajes de funcionamiento debajo de 25 V mientras que el voltaje de la prueba del cuadro 10,2 se considera suficiente.

Las distancias entre las partes actual-que llevan de polaridad opuesta cumplirán con

requisitos para el aislamiento básico.

11.2.1 La conformidad es comprobada por las medidas hechas con y sin los conductores de la sección más grande conectada con los terminales de los alumbrados.

La contribución a la distancia de contorneamiento de cualquier surco menos de 1 milímetro de ancho se limita a su anchura.

Cualquier hueco de aire menos de 1 milímetro de ancho se ignora en el cálculo de la liquidación total, a menos que la liquidación total sea menos de 3 milímetros donde una mitad de la anchura de hueco de aire será tenido en cuenta.

Para los alumbrados proporcionados una entrada del dispositivo, las medidas se hacen con un conector apropiado insertado.

Las distancias a través de ranuras o las aberturas en partes externas de material de aislamiento se miden con la hoja de metal en contacto con la superficie accesible. La hoja se empuja en las esquinas y los lugares similares mediante el finger estándar de la prueba especificados en IEC 60529, pero no se presiona en aberturas.

Las distancias de contorneamiento internas en componentes permanentemente sellados no se miden. Los ejemplos de componentes permanentemente sellados son componentes acordonados o compuestos llenados.

Los valores en el cuadro 11,1 no se aplican a los componentes para los cuales las publicaciones separadas del IEC existen, pero se aplican a las distancias del montaje y de la accesibilidad al componente cuando se incorpora en el alumbrado.

Las distancias de contorneamiento en un terminal de la fuente serán medidas de la parte viva en el terminal a cualquier pieza de metal accesible, y la liquidación será medida entre el cableado entrante de la fuente y las piezas de metal accesibles, es decir de un conductor desnudo de la sección más grande a las piezas de metal que pueden ser accesibles. En la cara tela interna del terminal, la liquidación será medida entre las partes vivas de las piezas de metal terminales y accesibles (véase el cuadro 24).

OBSERVE las medidas de las liquidaciones de la fuente y del cableado interno diferencie porque el fabricante del alumbrado no tiene control sobre la longitud del aislamiento quitada del cableado de la fuente por el instalador.

Cuando las distancias y las liquidaciones de contorneamiento son resueltas en los bujes, los ancladeros del cordón, los portadores del alambre o los clips, la medida será hecha con el cable cabido.
