Protección IPX1 del ingreso de los grados del código de IEC60529 IP al sistema de prueba IPX8
Introducción de productos:
El equipo de prueba impermeable es manufacturado de acuerdo con el estándar de la cláusula IEC60529 IPX1 al propósito de prueba IPX8.
La máquina se proporciona el programa de prueba estándar, que está disponible ser seleccionado para el propósito de prueba sin el preestablecimiento. También se proporciona programa definido por el usario, los parámetros de la prueba se puede definir de acuerdo con estándar deferente de la prueba. La plataforma del cargamento puede ser 15° inclinado para cumplir con el requisito inclinado IPX2 de prueba.

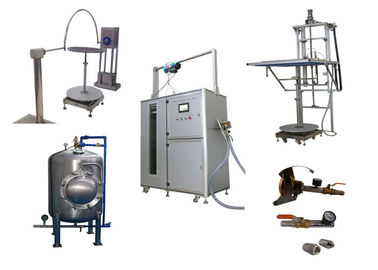

Incluya los artículos siguientes de la prueba:
1. Probador vertical de la gota de agua (IPX1, IPX2) DP-1
2. Comprobador de válvulas oscilante (IPX3, IPX4) SSW-1

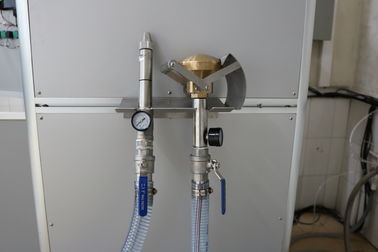

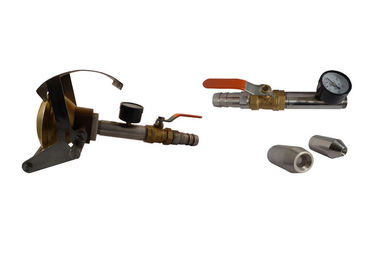

3. Boca de espray (IPX3, IPX4) SN-1
4. Boca de jet del PDA (IPX5, IPX6) SN-2
5. Sistema elegante del abastecimiento y de control de agua (IPX7) WCS-1
6. Probador WTP-1 de la presión de la tirantez del agua IPX8
7. Etapa giratoria inclinable TS-1

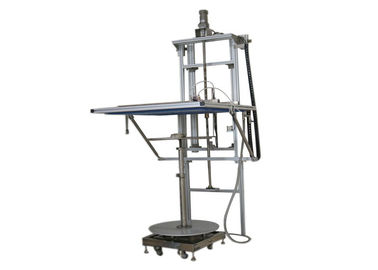

1. Máquina de prueba vertical de la lluvia del goteo DP-1
Descripción
Este dispositivo de la prueba es verificar la protección contra descensos verticalmente descendentes del agua. Se diseña y se fabrica de acuerdo con el requisito estándar IEC60529 de la cláusula IPX1 e IPX2.
La subida y la caída de la caja del goteo es controlada por el motor. Se equipa de la tabla objetiva rotativa cuya velocidad giratoria es 1r/min para la prueba IPX1; También se equipa de 15°bevel para la muestra favorable para la prueba IPX2.
1. Filtro fino del acero inoxidable para la filtración de la suciedad.
2. Usando el aire comprimido para soplar el agua de la aguja, para prevenir sustancias reactivas del agua y la aguja de bloqueo atmosférica. (El compresor de aire no es incluido).
3. Boca médica general de la aguja del acero inoxidable, fácil comprar, no fácil al moho.
4. La boca de la aguja y la aguja equipan con inyector el asiento usando la conexión de la forma cónica, se pueden substituir fácilmente sin la herramienta, daño individual a la boca de la aguja se pueden substituir fácilmente rápidamente.
Especificaciones
Uso | Se aplica para conducir IPX1, prueba IPX2. |
Área de la lluvia | 1000mmX1000m m |
Material del tanque | Acero inoxidable |
Abertura del goteo | ¢0.4mm |
Distancia del agujero | 20m m |
Flujo de la precipitación | 1mm/Min, 3mm/Min, parámetros del usuario-sistema (error: + 0.5m m/minuto). |
Altura del goteo del agua | 200m m (controle automáticamente por el equipo de prueba) |
Pruebe el tiempo | 10Min, se puede fijar según la necesidad |
Drenaje | Automáticamente se termina vaciar el agua del tanque después de la prueba |
Diámetro de la placa giratoria | Φ600mm |
Velocidad giratoria de la placa giratoria | 1r/min |
Material del cuerpo | Aleación de aluminio industrial |
Control | Cámara eléctrica |
Dimensiones (LxDxH) | 1100X1200X2600m m |
Estructura de la máquina | Soporte de la pared |
Compresor de aire (opcional, no incluido) | Compresor de aire silencioso |

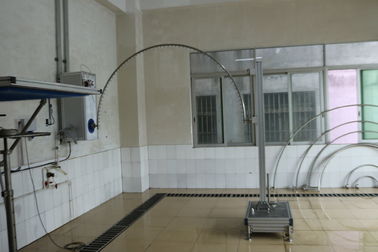

2. Comprobador de válvulas oscilante para IPX3 e IPX4 SSW-1
Información de producto:
El comprobador de válvulas oscilante se diseña y se fabrica de acuerdo con el requisito estándar de IEC60529 IPX3 e IPX4. Se utiliza para la prueba impermeable del equipo eléctrico.
La pieza oscilante del tubo de este dispositivo es controlada por el mecanismo del motor y del manivela-vínculo de la ajustable-velocidad. Este dispositivo está intercambiando el oscilación del lugar de ±60°to otro de ±175°with que la velocidad requirió por el estándar a través de la máquina que ajustaba ángulo.
El ajuste del ángulo es exacto. La estructura es estable y durable. Se equipa de la etapa giratoria a través de la cual la rotación de 90°can se alcance. También se equipa de la unidad de la filtración del agua potable para evitar que el agujerito atasque.
Parámetros técnicos:
No. | Artículo | parámetros |
1 | Abastecimiento de agua |
Agua potable de la corriente el rate>10L/min±5% sin la inclusión. Este dispositivo se equipa de la unidad de la filtración del agua potable |
2 | El tamaño del tubo oscilante |
Venido con R400, R600, tubo oscilante R800 (R200, R1000, R1200, R1400, R1600mm puede ser opcional), acero inoxidable |
3 | Agujero de agua | Φ0.4mm |
4 | Ángulo incluido de dos agujeros | IPX3: 120°; IPX4: 180° |
5 | ángulo del péndulo | IPX3: 120°; IPX4: 360° |
6 | Llover velocidad |
IPX3: 4s/time (2×120°); IPX4: 12s/time (2×360°); |
7 | Corriente | Puede ser fijado según el tamaño del péndulo y el número de los agujeros de perno (0,07 L/minX por el agujero) |
8 | Tiempo de la prueba | 0.01S~99 las horas 59mins, pueden ser preestablecidas |
9 | Indicador de presión | 0~0.25MPa |
10 | Requisitos del sitio |
El sitio de prueba dedicado de la prenda impermeable del IP, la tierra debe ser plano con la iluminación 10A impermeabilizan el interruptor de la salida (o el zócalo) usado para el equipo. Con la buena función de la afluencia y del drenaje. Instalación de tierra |
11 | El área | Según el tubo oscilante eligió |

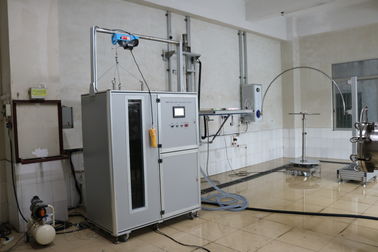

5. Sistema elegante WCS-1 del abastecimiento y de control de agua
Información de producto:
El sistema elegante del abastecimiento y de control de agua se diseña y se fabrica de acuerdo con el requisito estándar de IEC60529 IPX1~IPX8 y el requisito relacionado de IEC 60598. Se utiliza para la prueba impermeable del dispositivo eléctrico, tal como los alumbrados.
Parámetros técnicos:
1. El sistema elegante del abastecimiento y de control de agua es aplicable a:
(a) Abastecimiento de agua para la prueba de la prenda impermeable IPX1~IPX6
(b) Prueba de inmersión del agua IPX7
(c) Almacenamiento del agua para la prueba de la tirantez del agua IPX8
(d) Control automático para el equipo de la prenda impermeable del conjunto
2. Método del abastecimiento de agua: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión
3. Proceso del control del abastecimiento de agua: Después de que el usuario preestableciera el valor de la temperatura del agua, valor de la corriente y valor de la presión de agua en la pantalla táctil, el sistema del control de la temperatura, los metros electrónicos o monitor en tiempo real digital del indicador de presión los valores actuales, lea los valores en el PLC con la conversión de datos, después ajuste automáticamente la velocidad rotatoria de la bomba a través del convertidor de frecuencia.
4. Riegue el control del tempreture: El sistema del PID controla y detecta automáticamente el tempreture del agua, gama: temperatura ambiente ~ 95℃ (±1℃). T
5. Hay flujo grande y pequeño abastecimiento de agua de las maneras del flujo dos.
6. Abastecimiento de agua grande del flujo:
(a) Es aplicable a la inyección fuerte de la prueba y del agua de espray de agua IPX5~IPX6 de IPX8
(b) Gama del flujo: 10~100L/min
(c) Exactitud del flujo: ±0.5L/min
(d) Flujómetro: LWGY-15 tipo flujómetro de la turbina
(e) Bomba de agua: Tipo bomba centrífuga de CHL8-60L6WBC del acero inoxidable
7. Pequeño abastecimiento de agua del flujo:
(a) Es aplicable a la prueba de la prenda impermeable IPX1~IPX4
(b) Gama del flujo: 1~10L/min
(c) Exactitud del flujo: ±0.5L/min
Flujómetro: LWGY-4 tipo flujómetro de la turbina
(d) Bomba de agua: Tipo bomba centrífuga de CHL2-30L6WBC del acero inoxidable

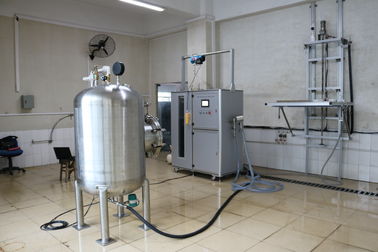

8. El tanque de almacenamiento del agua:
(a) Es aplicable al almacenamiento del agua de la prueba de espray fuerte de agua IPX5~IPX6, inyección de IPX8, del agua inmersión IPX7
(b) Volumen: 550L
(c) Dimensión: W600mmXD660mmXH1400mm
(d) Ventana panorámica: ventana de cristal endurecida
(e) Dimensión de la ventana panorámica: W200mmXH1250mm
(f) Indicador de la profundidad: acero inoxidable
Altura del indicador de la profundidad del (G): 1300m m, accuracy1mm
(h) Control llano líquido: interruptor de flotador + tubo de desbordamiento
9. Soporte automático de la elevación de la inmersión IPX7
(a) Distancia de elevación: 0~1250m m
(b) Dimensión del soporte: L400mmXW400mm
(c) Peso de la carga del soporte: 50Kg
10. Control de IPX8
(a) Gama de presión: 0~0.6Mpa
(b) Gama de tiempo: 0~999999s
11. Gabinete de control:
(a) Detección del flujo: reacción de la señal del flujo a través del flujómetro electrónico
(b) Ajuste del flujo: fije en la pantalla táctil
(c) Detección de la temperatura: PID
(d) Regulador: PLC de Mitsubishi
(e) Interfaz amistoso: 7 pulgadas, pantalla táctil del color
(f) Función de control: abastecimiento de agua de la temperatura constante, abastecimiento de agua del flujo constante, abastecimiento de agua constante de la presión, y control de tiempo de la prueba.
Función de la protección del (G): protección de la salida, protección contra sobrecarga, protección del cortocircuito
12. Filtro: cáscara de acero inoxidable, base de filtro fino
13. Material del cuerpo: aleación de aluminio industrial
14. Dimensión externa: 1400mmX750mmX1600m m
15. Fuente de alimentación: CA 380V, 50HZ
