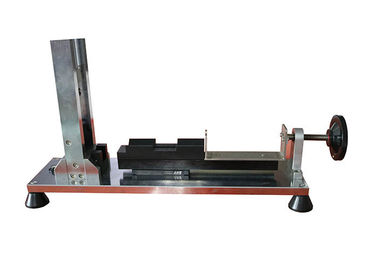

Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto

Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto

  • Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto
  • Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto
  • Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto
  • Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto
Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto
Datos del producto:
Lugar de origen: China
Nombre de la marca: HongCe
Certificación: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Número de modelo: CSH-1
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiatable
Detalles de empaquetado: madera contrachapada
Tiempo de entrega: 25 días
Condiciones de pago: T/T
Capacidad de la fuente: 15 sistemas por mes
Contacto
Descripción detallada del producto
Precisión: 0.01J Gama de medición máxima: 0-2J
Energía del impacto: Máximo 2J Péndulo: Acero
Alta luz:

equipo de prueba de impacto

,

Máquina de prueba de impacto de péndulo

Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto


Información de producto:

El dispositivo de la calibración para el martillo de la primavera se diseña y fabricado según los requisitos estándar de IEC60068-2-75 y de GB2423.55, se utiliza para la calibración de los probadores del martillo de la primavera entre 0 y 2 J.

Porque es difícil medir directamente para la energía ofrecida del martillo calibrado de la primavera, el principio de la calibración de este dispositivo está comparando la energía que es calculada por la masa de la altura del péndulo y del descenso.

La capacidad más de alta resolución de este dispositivo es 0.01J. El mecanismo de lanzamiento se mejora en el diseño, puede máximo reducir influencia de la vibración en la prueba cuando el arriendo del martillo de la primavera, la barra del péndulo y el transporte aeroespacial se hacen del acero importado de la buena calidad, de modo que mejorar la precisión y la estabilidad del dispositivo.




Parámetros técnicos:

Exactitud

0.01J

La gama de medición máxima

0-2J

Energía del impacto

Máximo 2J

Diámetro del surco de la guía

51m m

La pérdida de energía del péndulo

<0>

Distancia del disparador

>30m m


Aviso y mantenimiento:

se acciona la barra del péndulo 1.The no puede tener ningún oscilación antes del probador del martillo de la primavera.
2.Stop que balancea la rueda del lanzamiento después del probador del martillo de la primavera se acciona
ambiente 3.Operating: 25 ±5℃, temperatura 60-80%, previenen la vibración.
4.Lubricant no se puede añadir en la hoja de la fricción del indicador, si la necesidad de limpiar, satisfacer utiliza el alcohol.

Procedimiento para la calibración de los martillos de la primavera:

Principio B.1 de calibración

El principio de este procedimiento de la calibración es comparar la energía proporcionada por un martillo de la primavera, que es difícil de medir directamente, a la energía de un péndulo, calculada de su masa y altura de la caída.



Construcción B.2 del dispositivo de la calibración

El dispositivo montado de la calibración se muestra en la figura B.1. Aparte del marco, las piezas principales son un transporte “a”, un indicador “b” de la fricción, un péndulo “c”, una base “d” de la liberación y un dispositivo “e” de la liberación.

La pieza principal del dispositivo de la calibración es el péndulo “c” mostrado en la figura B.2. Al más bajo de este péndulo se fija una primavera de acero con los detalles mostrados en la figura B.3. La primavera está de acero de la primavera, no requiriendo ningún trato especial, y se fija rígido al péndulo “c”.

La figura B.4 muestra algunas piezas a gran escala



Debe ser observado que este primavera está diseñada para los martillos de calibración de la primavera que tienen características como definido en el cuadro 1 para los valores de la energía iguales a o menos de 1 J. Para los martillos de calibración de la primavera que tienen características según lo definido para 2 J, la primavera del péndulo del dispositivo de calibración necesitaría estar de un diverso diseño.



Para obtener las características convenientes de la fricción del indicador, un pedazo de paño tejido grueso se pone entre las superficies de metal del transporte, los alambres de piano que son doblados de una manera tal que una pequeña fuerza se ejerza contra el paño.

Porque el dispositivo de la liberación se quita durante la calibración del dispositivo de la calibración, el dispositivo de la liberación se fija a la base de la liberación mediante los tornillos.



Método B.3 de calibración del dispositivo de la calibración

La calibración del dispositivo de la calibración se efectúa usando un elemento llamativo “g” de la calibración tomado de un primavera-martillo, tal y como se muestra en de la figura B.5. Antes de la calibración, el dispositivo del lanzamiento se quita del dispositivo de la calibración.



El elemento llamativo de la calibración es suspendido por cuatro hilos de lino “h” de los puntos de suspensión situados en un avión horizontal, 2000 milímetros sobre el punto del contacto entre el péndulo y el elemento llamativo de la calibración cuando este último está en su posición de resto. El elemento llamativo de la calibración se permite balancear contra el péndulo y el punto del contacto bajo condiciones dinámicas, señala “k”, será no más que 1 milímetro debajo del punto del contacto en la posición de resto. Los temas de suspensión entonces se plantean sobre una distancia igual a la diferencia entre ambos puntos de contacto.



Cuando se ajusta el sistema de suspensión, el eje del elemento llamativo “g” de la calibración será perpendicular a la superficie del impacto del péndulo “c” y el elemento llamativo de la calibración será horizontal en el momento de impacto.



Cuando el elemento llamativo de la calibración está en su posición de resto, se pone el dispositivo de la calibración para colocar el punto “k” exactamente en el jefe del elemento llamativo de la calibración.



Para obtener resultados confiables, el dispositivo de la calibración se fija rígido a una ayuda masiva, por ejemplo a una parte estructural de un edificio.



La altura de la caída se mide en el centro de gravedad del elemento llamativo de la calibración y la medida se puede facilitar usando un dispositivo del nivel líquido que consiste en dos tubos de cristal “j” que se interconecten mediante una manguera flexible. Uno de los tubos de cristal es fijo y con tal que con una escala “yo”.



El elemento llamativo de la calibración se puede llevar a cabo en su posición superior mediante un hilo fino “m” que, cuando está roto, cause el lanzamiento del elemento llamativo de la calibración.



Para escalar el dispositivo de la calibración, un círculo se dibuja en la placa de escala, el centro de este círculo que coincide con el transporte del péndulo y su radio que es tal que el círculo extiende al indicador de la fricción. En este círculo, el punto cero 0 J mostrado en la figura B.6 se marca en el punto indicado por el indicador de la fricción cuando este último se trae en contacto con el péndulo en la posición de resto.



La calibración se hace con una energía del impacto de 1 J, que se alcanza con una altura de la caída de 408 milímetros de ± 1 milímetro, con un elemento llamativo de la calibración de 250 G.



El punto en la placa de escala correspondiente a 1 J es obtenido permitiendo que a la calibración suspendida el elemento llamativo balancee contra el punto “k” en la primavera del péndulo. Después de golpear el péndulo, el elemento llamativo de la calibración no se moverá. La operación se repite por lo menos 10 veces y el 1 punto de J es la media de las indicaciones del indicador de la fricción.



Las otras pintas de la escala entonces se determinan como sigue:

a) Una línea recta se dibuja a través del centro del círculo y de los 0 puntos de J;

b) La proyección ortogonal del 1 punto de J en esta línea es indicada por P;

c) La distancia entre los puntos 0 J y P se divide en 10 porciones iguales;

d) A través de cada punto de división, una línea es perpendicular dibujado a la línea 0 JP;

e) Las intersecciones entre estas líneas y el círculo corresponden a los valores de la energía del impacto iguales a 0,1 J; 0,2 J; hasta 0,9 J.

El mismo principio se puede utilizar para extender la escala más allá del 1 punto de J. La división de la placa de escala “f” se muestra en la figura B.6.



Uso B.4 del dispositivo de la calibración

El martillo de la primavera que se calibrará se pone en la base de la liberación y después se actúa tres veces mediante el dispositivo de la liberación; no será liberado manualmente.



Para cada operación, el elemento llamativo del martillo de la primavera que se calibrará se da vuelta en una diversa posición. El valor medio de las tres lecturas en el dispositivo de la calibración se toma para ser el valor real de la energía del impacto del espécimen.

Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto 0
Máquina de prueba del impacto del dispositivo de la calibración para el martillo de resorte del impacto 1
