Datos del producto:
Pago y Envío Términos:
|
| Pruebe el pressre: | 2-42bar | Duración de ciclo: | 1min. /pcs |
|---|---|---|---|
| PLC: | OMRON | Tarifa del escape: | 1.0E-3mbar.l/s ~ 1.0E-5mbar.l/s |
| HMI: | OMRON | ||
| Alta luz: | detección de escape del helio,equipo de prueba de escape del helio |
||

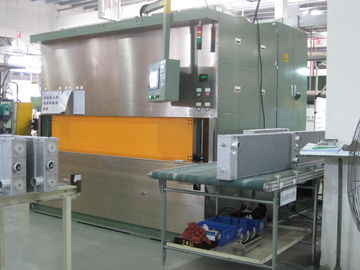

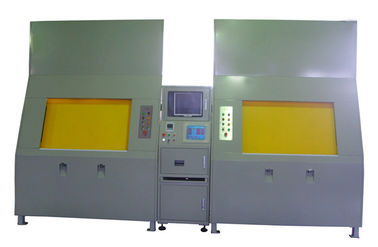

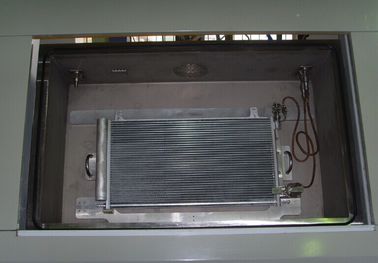

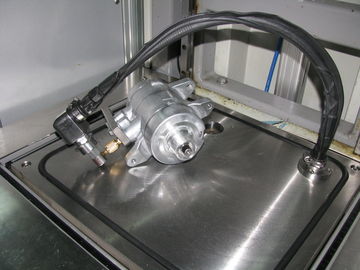

Automáticamente sistema de prueba de escape del helio de la cámara de vacío para las partes de automóvil
Requred para ser escape libremente para los radiadores, los calor-cambiadores, los aceite-cambiadores, los depósitos de gasolina y los otros las partes de automóvil otras. Pues allí pudo tener defectos de soldadura, es necesario hacer la prueba de escape antes de montaje del vehículo. La solución normal es sistema de prueba auto de escape del helio de la cámara de vacío, el escape integral sería probado rápidamente y exacto.
Pruebe el concepto
Cargue el gas de alta presión en el producto para la prueba de escape gruesa y la prueba de prueba;
Evacute la cámara de vacío.
Gas del respiradero del producto.
Evacue el producto y cargue el helio en el producto.
Pruebe la señal del helio de la cámara de vacío por el detector de escape para el juez fino del escape.
Recupere el helio del producto.
Exprese la cámara de vacío.
Especificación técnica:
| Componentes a la prueba | Partes de automóvil | |
| Punto del rechazo (unidad: mbar.l/sec.) | gas que expresa las piezas, tuberías del motor | 1.00E-01 |
| Rueda de aluminio, pila de combustible | 1.00E-04 | |
| Condensador, evaporador, tuberías refrigerantes, compresor | 1.00E-05 | |
| batería de almacenamiento | 1.00E-06 | |
| Surtidor de gasolina, radiador del automóvil, base del calentador del automóvil | 1.00E-03 | |
| Refrigerador del motor | 1.00E-04 | |
| Depósito de gasolina, tuberías del combustible | 1.00E-05 | |
| Gas para la prueba de escape gruesa | Nitrógeno o aire seco | |
| Presión para la prueba de escape gruesa | 2-42bar, exigido por la presión de funcionamiento de la muestra. | |
| Presión para la prueba de escape del helio | 2-42bar, exigido por la presión de funcionamiento de la muestra. | |
| Cantidad de estación de prueba | 1, 2 o 3, exigido por la duración de ciclo | |
| Productos a probar en cada cámara | 1 o 2 | |
| Duración de ciclo | 30sec. /pcs, exigido por la tasa de producción de la muestra | |
| Tarifa de recuperación del helio | el >95% | |

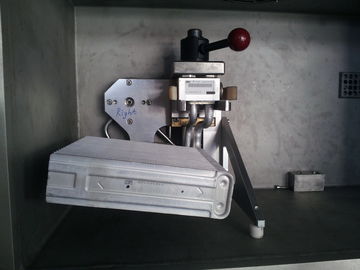

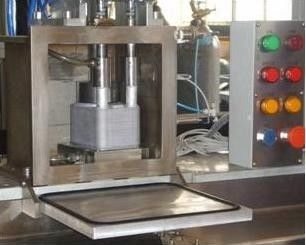

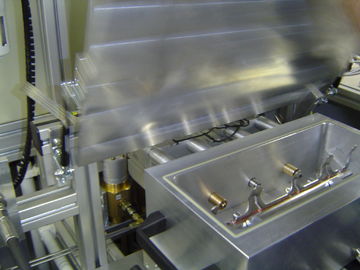

| Pruebe el accesorio | Incluido | |
| Escape de la calibración | 2 pedazos, uno están para la calibración del sistema, el otro están para el control diario de la máquina. | |
| Carga y descarga de productos | Manual o automático | |
| Pruebe el ciclo | Automático | |
Partes principales del sistema:
| Bomba de vacío | Leybold |
| Sensor del vacío | Inficon |
| Detector de escape del helio | Inficon |
| Sensor de Presure | GE |
| Válvula electromagnética | Burkert |
| PLC | Omron |
| HMI | Omron |
Adoptamos a la bomba de vacío famosa de la marca, sensor del vacío, detector de escape, sensor de la presión, válvula electromagnética y etc. a excepción de nosotros cooperamos con LEYBOLD, INFICON, nosotros también tenemos nuestras colocaciones patentadas R&D a manar equipamos nuestro equipo de prueba del helio.

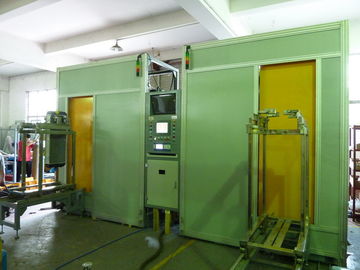

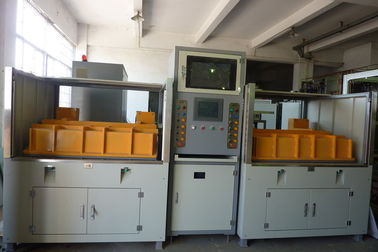

Máquina en línea de la prueba de escape del helio para los evaporadores:
Certificado de la patente:
Cooperación internacional:
El equipo técnico de HongCe puede rapid proporcionar la solución adaptada mejor según las características de la muestra del cliente y de los requisitos de inspección. Nuestra tecnología desarrolló el primer sistema de detección de escape de alta precisión del helio de China, con exactitud del sccm de 3 × 10-8, participó en la línea entera proyecto de muchas fábricas famosas del aparato electrodoméstico de la detección, especialmente en cargado para la sección automática de la detección del helio. Además de propia capacidad técnica fuerte, también tenemos una buena cooperación con la compañía internacionalmente renombrada LEYBOLD, INFICON.
