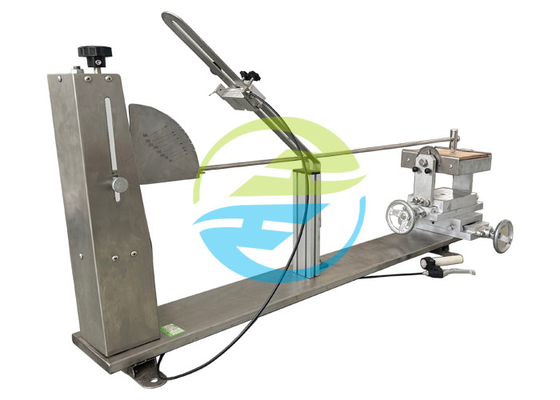

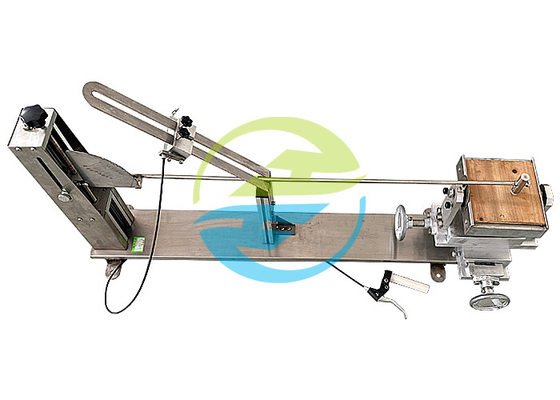

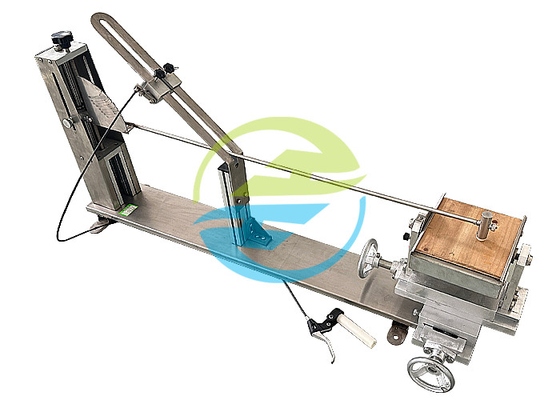

IEC 60884-1 Equipo de ensayo de impacto Aparato de ensayo de martillo de péndulo con varias alturas de caída

IEC 60884-1 Equipo de ensayo de impacto Aparato de ensayo de martillo de péndulo con varias alturas de caída

Presentación del producto:

Este dispositivo de ensayo cumple con muchos requisitos estándar como IEC60068-2-75 e IEC60884-1fig22-26. Se utiliza para el ensayo de resistencia mecánica de los hogares y el uso similar de tomas de enchufe,Accesorios eléctricos como interruptores y sudaderas, etc.

Estándar deEquipo de ensayo de impacto:

IEC 60884-1: 2022 Enchufes y tomas de corriente para uso doméstico y similares - Parte 1: Requisitos generales, cláusula 24.2;

Prueba IEC 60068-2-75 EHA

Aplicación deAparato de ensayo con martillo de péndulo:

El equipo se utiliza ampliamente en plástico, película, papel, película compuesta, papel de metal, nylon, caucho duro, plástico reforzado con fibra de vidrio, material de aislamiento eléctrico,y otros ensayos de resistencia al impacto de materiales no metálicos.

Muestra de ensayo deAparato de ensayo con martillo de péndulo:

enchufes y tomas de corriente, cajas de montaje de tipo superficial, glándulas de tornillo, cubiertas de glándulas, interruptores y otros accesorios eléctricos.

Características delEquipo de ensayo de impacto:

Este dispositivo es para el ensayo de impacto energético (la energía es inferior a 2J).

Parámetros:

1. elemento de golpe (masa equivalente): 150 ± 1 g;

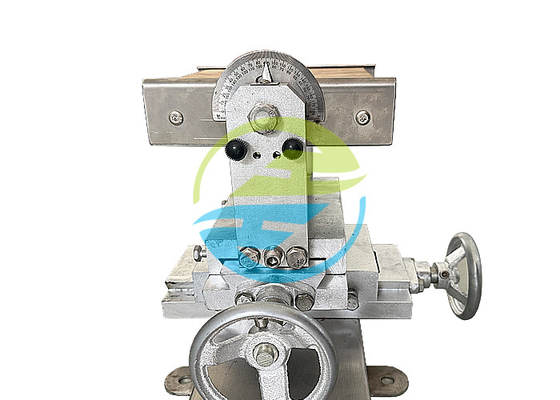

2. soporte de montaje:peso:10±1 kg;

3.Ángulo de rotación del soporte: ± 60°, puede girarse ± 90°;

4.Duración del péndulo:1000±1 mm,peso:100±1 g,diámetro exterior:9 mm, espesor:0.5 mm;

5. Alturas de impacto del péndulo: 75 mm, 100 mm, 150 mm, 200 mm, 250 mm, 300 mm, 400 mm, 500 mm.

6. Correspondencia entre la altura de la caída y la energía

Cuadro (Baja energía)Relación entre la energía de impacto y la altura de caída
