| Lugar de origen: | China. |
| Nombre de la marca: | HongCe |
| Certificación: | Calibration Certificate(cost additional) |
| Número de modelo: | HCVT01 |
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | Negotiation |
| Detalles de empaquetado: | De madera contrachapada |
| Tiempo de entrega: | 40 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1 fijado por mes |
| Nombre del producto: | Sistema de ensayo de vibración electrodinámica | Producto probado: | Batería |
|---|---|---|---|
| Rango de frecuencia: | 1 ‰ 3000 Hz | Número máximo de desplazados: | 76 mm |
| Fuerza sinusoidal nominal: | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2 | Tabla vertical: | Se trata de un sistema de control de la velocidad. |
| Cuadro horizontal: | Se trata de un sistema de control de la velocidad. | Poder de la fan: | 7.5kw |
| Alta luz: | Equipo de ensayo de baterías IEC 62133,Equipo de ensayo de baterías eléctricas de vibración |
||

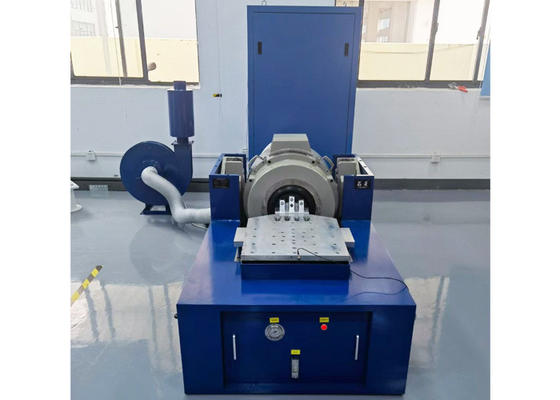

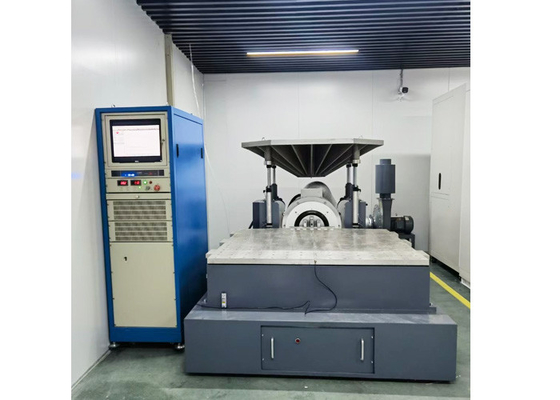

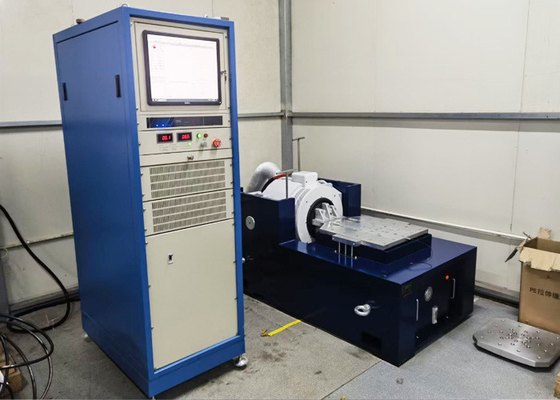

Sistema de ensayo de vibración eléctrica IEC 62133 Equipo de ensayo de baterías
Aplicación del equipo de ensayo de baterías:
Las vibraciones de la batería durante el transporte no deberán causar fugas, incendios ni explosiones.El sistema de ensayo de vibración electrodinámica es un equipo de ensayo de precisión que simula el entorno de trabajo real de una batería..
El sistema de ensayo de vibración consta de cuatro partes: banco de ensayo de vibración, amplificador de potencia, controlador y ventilador de refrigeración.
Estándar de los equipos de ensayo de baterías:
IEC 62133-1 Células y baterías secundarias que contengan electrolitos alcalinos u otros no ácidos - Requisitos de seguridad para las células secundarias portátiles selladas y para las baterías fabricadas a partir de ellas,para uso en aplicaciones portátiles - Parte 1:Sistemas de níquel cláusula 7.2.2;
UN38.3 T3:Vibraciones
Parámetro del equipo de ensayo de baterías:
| Banco de ensayo de vibración eléctrica | |
| Fuerza sinusoidal nominal (pico) | Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B. |
| Fuerza aleatoria nominal (pico) | Las medidas de seguridad se aplicarán en el caso de las aeronaves de las categorías A y B. |
| Fuerza de choque nominal (pico) | Se aplicarán las siguientes medidas: |
| Rango de frecuencia | 1 ‰ 3000 Hz |
| El desplazamiento máximo (p-p) | 76 mm |
| Aceleración máxima | 980 m/s2100 gramos |
| Carga máxima | 500 kg de peso |
| Diámetro de la mesa | F320 mm |
| Masa equivalente de las piezas móviles | 30 kg de peso |
| Parafusos de mesa | 12 × M12 |
| Dimensión L × W × H | Las mediciones de la longitud de la banda son las siguientes: |
| Peso | Aproximadamente 3100 kg |
| Amplificador de potencia | |
| Salida del amplificador | El valor de las emisiones |
| Voltado de salida | 120 Vrms |
| Proporción de señal a ruido | > 65 dB |
| Eficiencia del amplificador de potencia | > 95 por ciento |
| Protección del sistema | Protección contra temperaturas, sobre desplazamiento, sobre tensión, sobre corriente, bajo tensión, protección externa, protección contra fallas lógicas |
| Las dimensiones | 580 × 1020 × 1800 mm |
| Peso | 600 kg de peso |
| Cuadro de extensión vertical | |
| Tamaño de la tabla | Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Peso de la mesa | 350 kg de peso |
| Frecuencia más alta | 200 Hz |
| El material | De aleación de aluminio |
| Cuadro de diapositivas horizontales | |
| Tamaño de la tabla | Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Peso de la mesa | 350 kg de peso |
| Frecuencia más alta | 200 Hz |
| El material | De aleación de aluminio |
| Controlador de vibraciones | |
|
Funciones Basado en el sistema operativo Windows 7 |
Funciones básicas: seno, aleatorio, aleatorio + seno, aleatorio + aleatorio, choque típico, búsqueda y permanencia de resonancia, choque transitorio, espectro de respuesta al choque. 2 canales de entrada, 1 canal de salida, 1 salida COLA, reservados con la función de interfaz de enlace de cámara de ensayo ambiental (interfaz de E / S digital) |
| El ventilador | |
| Potencia del ventilador | 7.5KW |
| Volumen del aire | 0.52M3/s |
| Presión del viento | 5.8Kpa |
| Las dimensiones | Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Duración del conducto | 4 metros |
| Peso | El peso total |
| Acelerómetro | |
| Rango de frecuencia | 0.3-8000 Hz ± 10% |
| Rango de medición | 2000 g |
| Resistencia al impacto | 2500 gramos |
| Duración de la línea | 5 metros |
| Temperatura de funcionamiento | -40 a 150 °C |
| Peso | 35 gramos |
| Método de instalación | M5 |
