Datos del producto:
Pago y Envío Términos:
|
| estándar: | IEC60335-1: 25,15 | Momento de torsión: | horas 0.01S~99 99 minutos |
|---|---|---|---|
| Tiempos de la tensión: | 0~9999 | Frecuencia de la tensión: | 1 times/s |
| Alta luz: | probador del cable de transmisión,probador eléctrico del alambre |
||

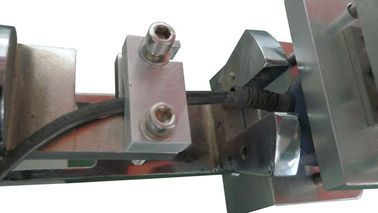

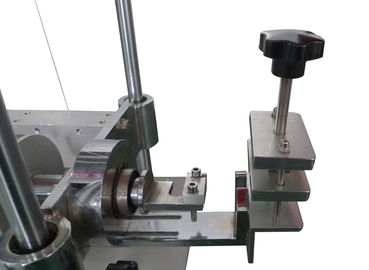

Equipo de prueba metálico de la torsión del tirón del cable eléctrico del probador del esfuerzo de torsión de la tensión del cable eléctrico
Información de producto:
El dispositivo de la prueba de la tensión y del esfuerzo de torsión del cable eléctrico se diseña y se fabrica según IEC60335-1: 25,15.
El equipo de prueba es principalmente aplicado para probar la tensión y el esfuerzo de torsión del cable eléctrico en los dos ensayos terminales de los dispositivos que están con un cable eléctrico, y del cordón flexible previsto conectado permanentemente con el cableado fijo y otros aparatos eléctricos, equipamiento médico, comprobando si el cepo es seguro.
Parámetros técnicos principales:
| Fuente de alimentación | AC220V, 50HZ o 110V, 60Hz |
| Tire del peso | 20N*2,30N*2 (la fuerza de tracción de 30N, 60N, 80N, 100N puede ser alcanzada) |
| Apriete el peso | 5N*1, 12.5N*1, 17.5N*1 (0.1Nm, 0.25Nm, 0.35Nm) |
| Tiempos de la tensión | 0~9999 (a elección), 25 veces está por abandono |
| Frecuencia de la tensión | 1 times/s |
| Momento de torsión | horas 0.01S~99 99 minutos |
Referencia – tire de la fuerza y del esfuerzo de torsión:
|
Masa del dispositivo (kilogramo) |
Tire de la fuerza (n) |
Apriete (nanómetro) |
|
≤1 |
30 |
0,1 |
|
> 1 y ≤4 |
60 |
0,25 |
|
> 4 |
100 |
0,35 |
Principios de la prueba:
Los dispositivos eléctricos se proporcionan un cordón de la fuente, y los dispositivos eléctricos se piensan para ser conectados permanentemente con el cableado fijo por un cordón flexible, allí tendrán un ancladero del cordón. El ancladero del cordón aliviará los conductores de la tensión, incluyendo torcer, en los terminales y protegerá el aislamiento de los conductores contra la abrasión.
Una marca se hace en el cordón mientras que se sujeta a la fuerza del tirón mostrada adentro sigue la tabla, en una distancia de aproximadamente 20 milímetros del ancladero del cordón o del otro punto conveniente.
El cordón entonces se tira, sin mover de un tirón, para 1 s en la dirección más desfavorable con la fuerza especificada. La prueba se realiza 25 veces.
El cordón, a menos que en un carrete automático del cordón, entonces se sujeta a un esfuerzo de torsión que se aplique tan cerca como sea posible al dispositivo. El esfuerzo de torsión se especifica en tabla siguiente y es aplicado por 1 Min.
Durante las pruebas, el cordón no será dañado y no mostrará ninguna tensión apreciable en los terminales. Se reaplica la fuerza del tirón y el cordón no será desplazado longitudinalmente por más de 2 milímetros.
HongTong tiene una capacidad fuerte en el R&D y fabricación, también podemos ofrecer las mejores soluciones y los productos modificados para requisitos particulares para cubrir sus necesidades.
