Lugar de origen: | China |
Nombre de la marca: | HongCe |
Certificación: | Calibration certificate(cost additional) |
Número de modelo: | HC9916 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Madera contrachapada |
Tiempo de entrega: | 20 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 30 fijados por mes |
Enchufe de la prueba: | De acero templado | Peso de la prueba: | 1 fijado, superposición |
---|---|---|---|
Método de funcionamiento: | Por el manual | Garantía: | 1 año |
Muestra de la prueba: | Zócalos | Estándar: | IEC60884-1, VDE0620 |
Función: | Verificación de la fuerza del retiro | Aspereza del enchufe de la prueba: | ≤0.8 milímetro |
Alta luz: | Probador del zócalo del enchufe IEC60884-1,Cuadro 18 probador del zócalo del enchufe,Probador manual del zócalo del enchufe |

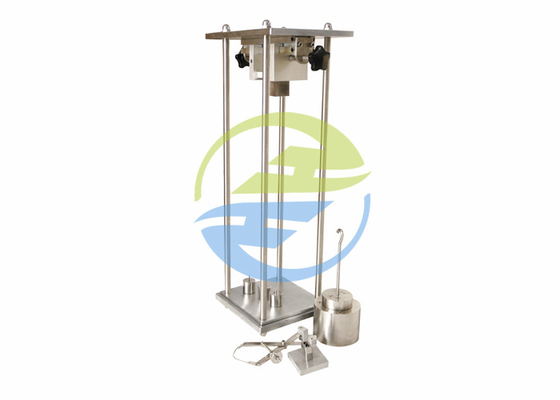

Aparato IEC60884-1 para la verificación de la fuerza máxima y mínima equipada de los enchufes de la prueba
Fuerza 22 necesaria retirar el enchufe
La construcción de accesorios permitirá la inserción y el retiro fáciles del enchufe, y evita que el enchufe se resuelva del zócalo-mercado en uso normal. Probador del zócalo del enchufe
Con el fin de esta prueba, los contactos de conexión a tierra resistentes, con independencia del número, se consideran como un polo, y los contactos de conexión a tierra no-resistentes, con independencia del número, se consideran no ser un polo.
La NOTA 1 un perno sólido usado para conectar a tierra es un contacto de conexión a tierra no-resistente.
Los accesorios entrelazados se prueban en la posición desbloqueada.
La conformidad se comprueba como sigue. Probador del zócalo del enchufe
Para los zócalo-mercados, cerca
– una prueba para comprobar que la fuerza máxima necesaria retirar el enchufe de la prueba del zócalo-mercado no es más alta que la fuerza especificada en el cuadro 16, y
– una prueba para comprobar que la fuerza mínima necesaria retirar un solo indicador de perno de
el montaje individual del contacto no es más bajo que la fuerza especificada en el cuadro 16. Para los enchufes con los montajes de conexión a tierra resistentes del contacto, cerca
– una prueba para comprobar que la fuerza máxima necesaria retirar un solo indicador de perno del montaje de conexión a tierra resistente individual del contacto del enchufe no es más alta que la fuerza especificada en el cuadro 16, y
– una prueba para comprobar que la fuerza mínima necesaria retirar un solo indicador de perno del montaje de conexión a tierra individual del contacto no es más baja que la fuerza especificada en el cuadro 16. Probador del zócalo del enchufe
Estándar:
Enchufes y zócalo-mercados del IEC 60884-1 ‘para el hogar y los propósitos similares – parte 1: Cláusula 22,1, VDE0620 de los requisitos generales’
Uso:
Se utiliza para probar si la fuerza máxima de tirar el enchufe del zócalo y la fuerza mínima de tirar el solo perno del enchufe del arbusto del enchufe está en el rango del estándar requerido. El sistema de fijación con abrazadera es fácil de actuar.
Muestra de la prueba:
Hogar o zócalos similares del propósito.
Características:

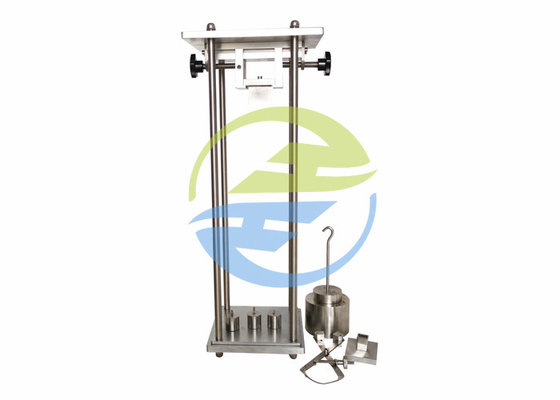

La placa superior gira sobre un eje para arriba de una posición horizontal a una orientación vertical y el cepo se puede girar en la placa superior. Estas características permiten que el dispositivo sea puesto en muchas diversas configuraciones para cumplir diversos requisitos estándar. Los enchufes y los pesos estándar se suministran para realizar la prueba en los zócalos clasificados hasta 16A.
Los indicadores de Pin y los pesos apropiados para probar la fuerza mínima del retiro se venden por separado. La dimensión requerida del indicador de perno necesita ser especificada por el cliente. Probador del zócalo del enchufe
Los enchufes de la prueba hicieron de acero templado con la aspereza que no excedía 0.8m m.
Pivotes superiores de la placa de horizontal a la vertical.
Parámetros:
Enchufe de la prueba | Enchufe de la prueba: hecho de acero templado con la aspereza que no excede 0,8 milímetros. El enchufe de la prueba se hace según TIS166-2549 - figura A.6, TIS166-2549 - la figura A.7, TIS166-2549 - figura A.9 y TIS166-2549 - la figura A.10. |
Pesos | Equipado de un sistema de pesos y de un sistema de fijación con abrazadera. Un acollador de la seguridad será proporcionado para evitar que el enchufe de la prueba caer y dañe durante uso |
Método de la operación | Por el manual |
Fuerza máxima y mínima del retiro para los enchufes y los zócalo-mercados:
Valor clasificado | Número de polos | Tracción de la fuerza (N) | ||
El indicador máximo de la medida del perno de varios polos del enchufe | El indicador mínimo de la medida del solo perno del enchufe | El indicador máximo de la medida del solo perno del enchufe | ||
≤10A | 2 | 40 | 1,5 | 17 |
3 | 50 | |||
>10A~16A | 2 | 50 | 2 | 18 |
3 | 54 | |||
Más de 3 | 70 | |||
>16A~32A | 2 | 80 | 3 | 27 |
3 | 80 | |||
Más de 3 | 100 |
