| Lugar de origen: | China |
| Nombre de la marca: | HongCe |
| Certificación: | calibration certificate (cost additional) |
| Número de modelo: | HK1503 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiatable |
| Detalles de empaquetado: | Madera contrachapada |
| Tiempo de entrega: | 45days |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10 sistema /month |
| muestra de la prueba: | Interruptores de la lámpara del lastre del uno mismo (SBL) | Metro del voltaje: | 0 ~ 300V |
|---|---|---|---|
| Metro de poder: | 0~9KW | ESTACIONES: | 3 estaciones |
| Voltaje entrado: | Ajustable | Voltaje clasificado preestablecido: | 250V |
| Corriente clasificada: | 10,13,16,20A opcional | tiempo de la protección: | 1~99s |
| Alta luz: | Probador del interruptor IEC60669-1,Probador estabilizado uno mismo del interruptor |
||
Probador estabilizado uno mismo 250V del interruptor de la caja SBL de la carga de la lámpara de la cláusula IEC60669-1 19,3
Los interruptores previstos para las cargas estabilizadas uno mismo de la lámpara (SBL) soportarán, sin el desgaste excesivo o el otro efecto dañino, las tensiones eléctricas y termales que ocurren cuando el uno mismo que controlaba estabilizó los circuitos de la lámpara.
La conformidad es comprobada conectando la carga según lo dado en la figura 12b vía el interruptor bajo prueba con una fuente de alimentación.
Los cálculos se basan en los parámetros siguientes para tener los valores requeridos para la avalancha y yo 2 t actual:
– una corriente anticipada del cortocircuito (rms) de la fuente de ka 3 en el ϕ de lechuga romana = 0,9 (revestimiento);
– un igual de la resistencia R 3 al Ω 0,25 en el circuito de la prueba a la carga. Este valor se obtiene con un alambre que tiene una superficie transversal de 1,5 milímetros 2 cuando los interruptores con la corriente clasificada hasta e incluyendo 13 A se están probando y 2,5 milímetros 2 cuando los interruptores con la corriente clasificada sobre 13 A hasta e incluyendo 20 A se están probando.
Estándar: IEC60669-1: cláusula 2017 19,3
Uso: Este dispositivo es conveniente para romper la prueba de vida de la capacidad y de la operación normal a los interruptores fijos para el propósito llevado a cabo y similar de la casa, especialmente convenientes para la tensión eléctrica del interruptor de la lámpara del lastre del uno mismo y la prueba de tensión termal cuando control el circuito del LED. Para verificar si el interruptor pueda soportar uso normal, algún daño mecánico o fallo de cansancio eléctrica bajo operación normal, algún fenómeno de la adherencia del contacto o cierre a largo plazo o fenómeno de la desconexión, probar si desgaste excesivo u otras consecuencias dañinas.
Muestra de la prueba: Interruptores de la lámpara del lastre del uno mismo (SBL)
Característica: Dimensión alrededor: de par en par (800m m) * profundo (800m m) * alto (1800m m). El marco es azul y los paneles laterales son blancos ligero. Sobre el frente es el panel de control de operaciones. En el control hay interruptor, voltaje de la prueba del producto y los instrumentos de la exhibición del poder, las alarmas, pantalla táctil, etc., allí es resistores y combinaciones de la carga del condensador, contactores de la CA, retransmisiones. Hay un terminal debajo de la caja, que está conectada con el producto en la máquina de prueba a través del alambre, y de actual de salidas y proporciona la carga en el proceso de la inspección.
El dispositivo de carga se ha preestablecido con condiciones de carga estándar antes del envío. Mientras el voltaje de la prueba se ajuste a 250V~, el operador presiona el botón de interruptor con la misma corriente clasificada como el interruptor para ser probado, y su poder clasificado, forma de onda del impulso, Ipeak y yo2 t cumple los requisitos correspondientes del estándar.
Hay 3 estaciones y 3 interruptores se pueden probar al mismo tiempo.
Con modo medidor y el puerto dedicado medidor, la placa cerrada incorporada de 90 grados, fácil medir la forma de onda de la salida, valor actual de Ipeak y yo valor de la energía de2 t, cumple completamente los estándares para los requisitos de la medida del equipo.
El dispositivo se equipa de un regulador de voltaje, que puede alcanzar el voltaje de 250V requirió por la prueba del interruptor sin la necesidad de un regulador de voltaje externo.
Parámetros:
| NO. | Artículo | Parámetro |
| 1 | Fuente de alimentación | monofásico AC220V±5%/50Hz |
| 2 | Metro del voltaje | 0 ~ 300V, precisión 0,5, indicador digital |
| 3 | Metro de poder | 0~9KW, precisión 0,5, indicador digital |
| 4 | Canal de salida | 3 |
| 5 | voltaje clasificado del interruptor de la precolocación | 250V |
| 6 | corriente clasificada | 0A, 13A, 16A, 20A opcional (pueden ser el voltaje de la prueba y la corriente modificados para requisitos particulares de la prueba) |
| 7 | voltaje de entrada | Ajustable, asegurarse de que el voltaje de la prueba sea 250V |
| 8 | Todos los parámetros de funcionamiento se fijan en 250V~, incluyendo W, Ipeak, I2 t, y formas de onda actuales de la avalancha | |
| 9 | Cada dispositivo proporciona un dispositivo de control cerrado (función selecta de la “medida” de la pantalla táctil), está cada vez en la conducción del ángulo de 90 grados, esta función se puede utilizar para la calibración del equipo y la verificación iniciales de la medida. | |
| 10 | Con la función larga/larga de la protección, la época de la protección de 1 ~ 99S se puede preestablecer, protección de la alarma del cierre. | |
| 11 |
Ambiente del uso: temperatura 5 ~ 40 °C, humedad relativa 20 ~ derecho del 90%, presión atmosférica 80 ~ 106kpa. Ninguna vibración severa, ninguna interferencia electromágnetica, ningún polvo, gas corrosivo, buena disipación de calor.
|
|

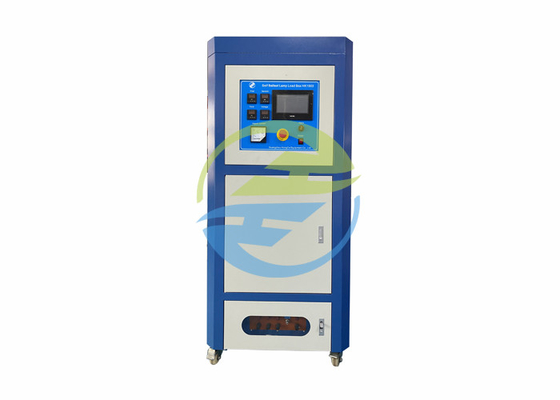

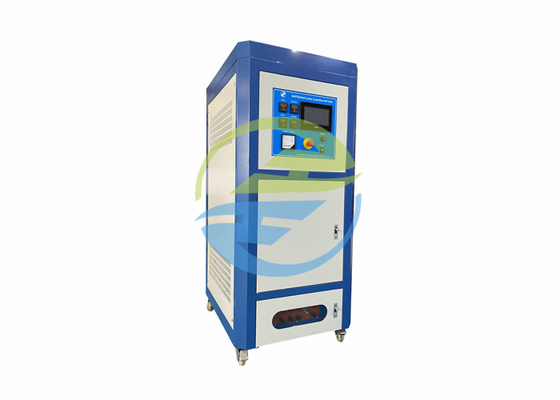

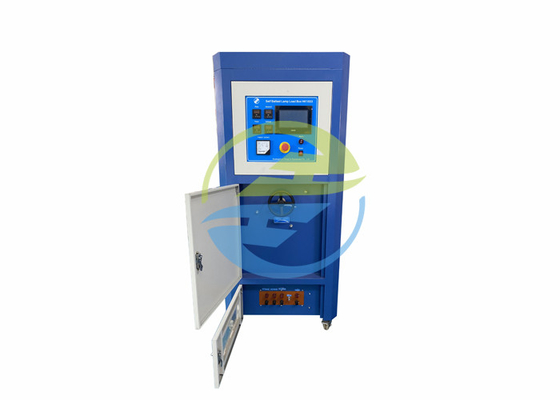

Imagen para la referencia:
