Datos del producto:
Pago y Envío Términos:
|
| estándar: | Cuadro 2 del IEC 61032 | Pruebe la muestra: | Piezas mecánicas |
|---|---|---|---|
| Longitud del finger: | 80±0.2 | Cilíndrico: | R2±0.05 |
| Alta luz: | finger de la prueba del IEC,Equipo de prueba del IEC |
||
Pruebe la punta de prueba B del finger
Información de producto:
Esto es un finger de la prueba de la precisión hecho de acuerdo con muchos estándares como el cuadro 2 del IEC 61032, IEC60950 la figura 2A, IEC60884, IEC60335, UL507, y UL1278 el cuadro 8,4. Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con un finger. Esta punta de prueba del finger de la prueba consiste en dito, el finger, la base y la manija aislada que simula las características de la mano humana. Tiene dos juntas movibles, que se pueden curvar en el 90°.
Adaptable: puede ser utilizada para la prueba de choque anti-eléctrica cuando está equipada de los conectores banana y del conector enchufables del amphenol en el extremo de la manija, o utilizada para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje).
Parámetros técnicos principales de la especificación y de la correspondencia:
|
Parámetros /Model |
HT-I02 |
HT-I02A |
HT-I02B |
HT-I02T |
|
Nombre |
Finger estándar de la prueba |
Finger circular de la prueba del bafle |
Finger grande de la prueba del bafle |
Finger estándar de la prueba con la fuerza |
|
1 |
30±0.2 |
30±0.2 |
30±0.2 |
30±0.2 |
|
2 |
60±0.2 |
60±0.2 |
60±0.2 |
60±0.2 |
|
3 |
80±0.2 |
80±0.2 |
100±0.2 |
80±0.2 |
|
4 |
180±0.2 |
180±0.2 |
---- |
180±0.2 |
|
5 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
|
6 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
|
7 |
37o 0 -10 ' |
37o 0 -10 ' |
37o 0 -10 ' |
37o 0 -10 ' |
|
8 |
14 o 0 -10 ' |
14 o 0 -10 ' |
14 o 0 -10 ' |
14 o 0 -10 ' |
|
9 |
Ф12 0 -0,05 |
Ф12 0 -0,05 |
Ф12 0 -0,05 |
Ф12 0 -0,05 |
|
10 |
Ф50 |
Ф50 |
---- |
Ф50 |
|
11 |
20±0.2 |
---- |
---- |
20±0.2 |
|
12 |
Ф75±0.2 |
Ф75±0.2 |
Ф125±0.2 |
Ф75±0.2 |
|
13 |
5±0.5 |
5±0.5 |
---- |
5±0.5 |
|
14 |
---- |
---- |
---- |
fuerza 10-30N |
|
15 |
IEC61032.1 |
IEC60335-1 |
IEC60335-2-14 |
IEC60529 |

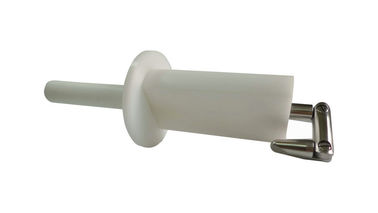

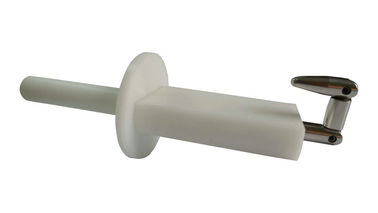

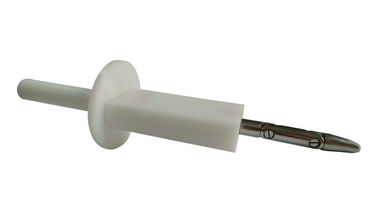

Representa la visión:
En orden: HT-I02, HT-I02A, HT-I02B, HT-I02T
