Datos del producto:
Pago y Envío Términos:
|
| estándar: | IEC60320-1 cuadro 19 | Altura de doblez del cable flexible: | 40±2 milímetro, ajustable. |
|---|---|---|---|
| Tire de la gama: | 0-100N | Certificado de la calibración: | Con el logotipo de CNAS |
| Alta luz: | probador mecánico del interruptor,cambie el probador de la vida |
||

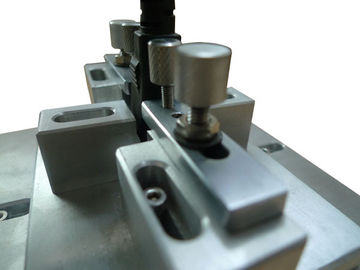

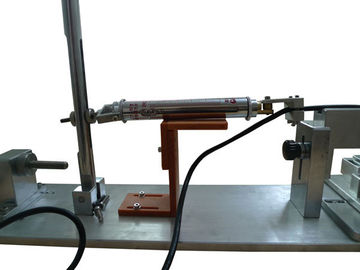

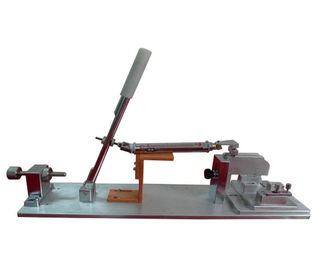

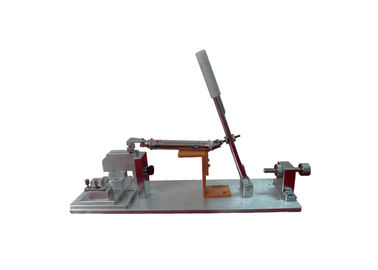

Lateral del acoplador que tira del aparato de la prueba
Información de producto:
Este dispositivo está según el IEC60320-1, cuadro 19 requisito del estándar de diseñar. Se utiliza para la prueba de retirar la entrada del dispositivo bajo condiciones del conector con la fuerza, por este motivo para probar la fuerza mecánica del conector.
Parámetros técnicos:
1, altura de doblez del cable flexible: 40±2 milímetro, ajustable.
2, gama del tirón: 0-100N.
3, manera del tirón: Operación manual, 50 veces en una dirección y entonces 50 veces en la dirección opuesta.
4, selección del conductor y la tabla correspondiente del valor de los tirones del lateral de la prueba
Cuadro 7 - valores para los tirones del lateral aplicados
|
Corriente clasificada del conector A |
Tirón N |
|
2,5 |
6 |
|
6 |
35 |
|
10 |
35 |
|
16 |
50 |
Usando método:
1. Seleccione el zócalo de entrada correspondiente del aparato según la prueba requerida del conector para instalar y para apretar.
2. Inserte el conector en el zócalo de entrada del dispositivo, usted puede ajustar el bloque del ajuste correctamente para que haya otros conectores especiales.
3. Con el extremo de la balanza de primavera para cerrar el cable suave del conector, completamente en el bloque favorable de la baquelita.
4. Para tirar del conector a la fuerza requerida de la prueba, y de la posición puede ser ajustada.
5. La prueba normal, después de tirar 50 veces, gira el zócalo 180° del conector y de entrada del dispositivo, y después tira de 50 veces. No necesite el extremo de la balanza del resorte antagonista, rotación entonces correspondiente.
Después de la prueba, si incorporar la continuación pruebe según el conector se daña o no.
Nota:
1. Asegúrese de que el terminal esté afianzado con abrazadera y preste la atención a la seguridad al probar;
2. Cuando la escala de primavera adentro no se utiliza, debe ser estado flojo guardado;
3. El aparato se debe mantener seco, saca el polvo de la prueba, atención de la paga al mantenimiento del equipo después de que se termine la prueba.
