| Lugar de origen: | China |
| Nombre de la marca: | HongCe |
| Certificación: | Third part calibration certificate(cost additional) |
| Número de modelo: | HH0820 |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiatable |
| Detalles de empaquetado: | madera contrachapada |
| Tiempo de entrega: | 20 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 20 fijados por mes |
| Nombre de producto: | IEC 60592 IPX1 al sistema de prueba impermeable IPX8 | Prueba: | Protección contra el agua |
|---|---|---|---|
| Tamaño de la prueba del goteo: | 1000*600m m | Altura de goteo: | 200m m |
| tamaño oscilante del tubo: | R400, R600, R800 | diámetro de la boca: | IPX5: Ф6.3mm; IPX6: Ф12.5mm |
| El tanque IPX8: | diámetro 0,8 metros, altura 1 metro | Diámetro de la placa giratoria: | Ø600mm |
| Alta luz: | Equipo de prueba impermeable de la protección del ingreso,Equipo de prueba de la protección del ingreso IPX8,Equipo de prueba de la protección del ingreso IPX1 |
||

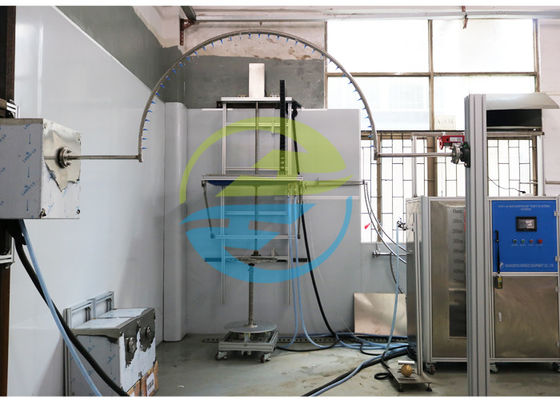

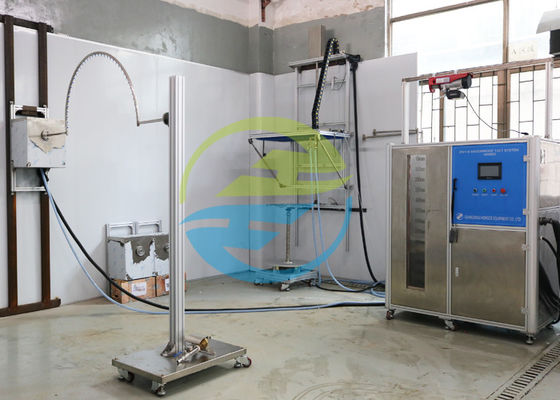

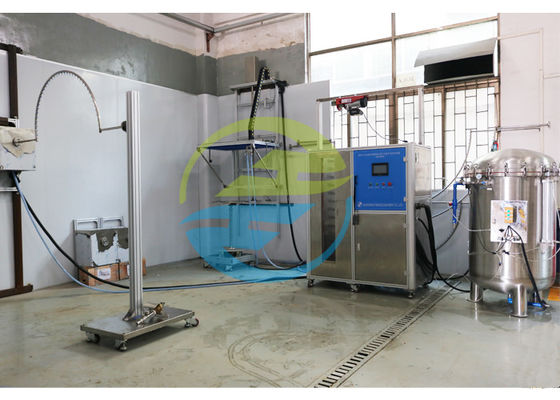

Equipo de prueba de protección de ingreso impermeable IEC 60592 IPX1 a IPX8
Estándar:
Grado de protección IEC60529 proporcionado por los gabinetes (Código IP), cláusula 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 y figura 3, figura 4, figura 5 y figura 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 e IPX8, Tabla 3.
Solicitud:
Se utiliza para probar los grados de protección contra la entrada de agua indicados por el segundo número característico.
Equipo de prueba IP
|
Segundo característica número |
Grado de protección |
Prueba condiciones, ver |
|
| Breve descripción | Definición | ||
| 0 | No protegido | - | - |
| 1 | Protegido contra gotas de agua que caen verticalmente | Las gotas que caen verticalmente no tendrán efectos nocivos. | 1 4.2.1 |
| 2 | Protegido contra gotas de agua que caen verticalmente cuando el gabinete está inclinado hasta 1,5° |
Las gotas que caigan verticalmente no tendrán efectos nocivos cuando el gabinete se inclina en cualquier ángulo de hasta 1 5° a cada lado de la vertical |
1 4.2.2 |
| 3 | Protegido contra salpicaduras de agua. | El agua rociada en un ángulo de hasta 60° a cada lado de la vertical no tendrá efectos nocivos. | 1 4.2.3 |
| 4 | Protegido contra salpicaduras de agua | El agua salpicada contra el gabinete desde cualquier dirección no tendrá efectos dañinos. | 1 4.2.4 |
| 5 | Protegido contra chorros de agua. | El agua proyectada en chorros contra el recinto desde cualquier dirección no tendrá efectos nocivos. | 1 4.2.5 |
| 6 | Protegido contra potentes chorros de agua. | El agua proyectada en potentes chorros contra el recinto desde cualquier dirección no tendrá efectos nocivos. | 1 4.2.6 |
| 7 | Protegido contra los efectos de la inmersión temporal en agua. | No será posible la entrada de agua en cantidades que causen efectos nocivos cuando el recinto se sumerja temporalmente en agua en condiciones estandarizadas de presión y tiempo. | 1 4.2.7 |
| 8 | Protegido contra los efectos de la inmersión continua en agua. |
Entrada de agua en cantidades que causan No serán posibles efectos nocivos cuando el recinto se sumerja continuamente en agua en condiciones que se acordarán entre el fabricante y el usuario, pero que serán más severas que las del numeral 7. |
1 4.2.8 |
| 9 |
Protegido contra alta presión y temperatura. propulsores de agua |
El agua proyectada a alta presión y alta temperatura contra el recinto desde cualquier dirección no tendrá efectos nocivos. | 1 4.2.9 |
Tabla 3 – Grados de protección contra el agua indicados por el segundo número característico
Parámetro del equipo de prueba de IP:
| 1. Protegido contra gotas de agua que caen verticalmente | |
| Solicitud | Se aplica para realizar pruebas IPX1, IPX2. |
| zona de lluvia | 1000mmX600mm |
| Material del tanque | Acero inoxidable |
| Apertura de goteo | Φ0.4mm |
| Distancia del agujero | 20mm |
| Flujo de lluvia | 1 mm/min, 3 mm/min, parámetros establecidos por el usuario (error: + 0,5 mm/min). |
| Altura de goteo de agua | 200 mm (controlado automáticamente por el equipo de prueba) |
| Tiempo de prueba | 10 minutos, se puede configurar según la necesidad. |
| Drenaje | Vaciado automático del agua del tanque una vez finalizada la prueba. |
| Cuerpo material | aleación de aluminio industrial |
| Dimensiones (LxPxH) | 1100X1200X2600mm |
| Estructura de la máquina | Montaje en pared |
| Compresor de aire (Opcional, no incluido) | Compresor de aire silencioso |
| 2. Protegido contra salpicaduras y salpicaduras de agua (tubo oscilante) | |
| Solicitud | Se aplica para realizar pruebas IPX3, IPX4. |
| Suministro de agua |
Caudal de agua>10L/min±5% agua limpia sin inclusión. Este dispositivo está equipado con una unidad de filtración de agua limpia. |
| El tamaño del tubo oscilante. |
Viene de serie con tubos oscilantes R400, R600, R800. (otros tamaños R200,R1000,R1200,R1400,R1600mm pueden ser opcionales), acero inoxidable |
| Pozo de agua | Φ0,4 mm. |
| Ángulo incluido de dos agujeros. | IPX3: 120°;IPX4: 180° |
| ángulo del péndulo | IPX3: 120°;IPX4: 360° |
| velocidad de lluvia |
IPX3: 4s/hora (2×120°); IPX4: 12s/hora (2×360°); |
| Flujo de agua | Se puede configurar según el tamaño del péndulo y el número de orificios para pasadores (0,07 L/minX por orificio) |
| tiempo de prueba | 0,01 s ~ 99 horas 59 minutos, se puede preestablecer |
| Manómetro | 0~0,25MPa |
| Requisitos del sitio |
Sala de pruebas IP impermeable dedicada. El suelo debe ser plano y con iluminación. Interruptor (o enchufe) de fuga impermeable de 10 A utilizado para equipos.Con buena función de entrada y drenaje.Instalación en tierra |
| La zona | Según el tubo oscilante elegido |
| 3. Protegido contra salpicaduras y salpicaduras de agua (Boquilla de pulverización) | |
| Suministro de agua | El caudal de agua es de 50 a 150 kpa de agua limpia sin inclusión. |
| Parámetros de la boquilla de pulverización |
diámetro externo: Ф102mm diámetro esférico: SФ75.5mm Hay un orificio en el medio y hay 24 orificios en el círculo interno de orificios cuyo ángulo incluido es de 30°.Hay 96 agujeros en el círculo externo de agujeros cuyo ángulo incluido es de 15°.121 hoyos en total. El diámetro del agujero: Ф0.5mm Está fabricado en latón. |
| Flujo de agua | 10L/min±5%, el medidor de flujo es ajustable |
| Rango de manómetro | 0~0.4Mpa |
| Deflector | retirable |
| Manómetro | 0~0,25MPa |
| 4. Protegido contra chorros de agua y potentes chorros de agua. | |
| Solicitud | Se aplica para realizar pruebas IPX5, IPX6. |
| Suministro de agua |
IPX5: Caudal de agua > 12,5 l/min ± 5 %; IPX6: Caudal de agua >100L/min±5%; Puede lograrse mediante el tanque de agua de acero inoxidable y el equipo presurizado. |
| El diámetro de la boquilla | IPX5: Ф6,3 mm;IPX6: Ф12,5 mm |
| Flujo de agua | IPX5: 12,5 ± 0,625 l/min, IPX6: 100 ± 5 l/min;El medidor de flujo es ajustable |
| La distancia desde la boquilla de chorro hasta el recinto. | 2,5~3m |
| tiempo de prueba | No menos de 1 min/m² (no menos de 3 minutos) |
| Manómetro | 0~0,25MPa |
| 5. Protegido contra los efectos de la inmersión temporal en agua y gabinete de control eléctrico. | |
| Aplicable |
(a) Suministro de agua para prueba de impermeabilidad IPX1~IPX6 (b) Prueba de inmersión en agua IPX7 (c) Almacenamiento de agua para la prueba de estanqueidad al agua IPX8 (d) Control automático de todo el equipo impermeable. |
| Tanque de almacenamiento de agua |
Es aplicable al almacenamiento de agua de prueba de pulverización de agua fuerte IPX5~IPX6, inyección de agua de IPX8, inmersión IPX7. Volumen: 500L Dimensión: W600mmXD660mmXH1300mm Ventana de observación: ventana de vidrio templado Dimensión de la ventana de observación: W200mmXH1250mm Medidor de profundidad: acero inoxidable Altura del medidor de profundidad: 1200 mm, precisión 1 mm Control de nivel de líquido: interruptor de flotador + tubo de desbordamiento |
| Cabina de control |
Detección de flujo: retroalimentación de la señal de flujo a través de un medidor de flujo electrónico Configuración de flujo: configurada en la pantalla táctil Controlador: PLC Función de control: suministro de agua de flujo constante, suministro de agua a presión constante y control del tiempo de prueba. Función de protección: protección contra fugas, protección contra sobrecarga, protección contra cortocircuitos |
| Soporte de elevación automática de inmersión IPX7 |
Distancia de elevación: 0~1200 mm Dimensión del soporte: L400mmXW400mm Peso de carga del soporte: 50Kg |
| 6. Protegido contra los efectos de la inmersión continua en agua. | |
| Solicitud | Aplica para realizar pruebas IPX8. |
| Recipiente a presión | Tanque de acero inoxidable, diámetro 0,8 metros, altura 1 metro |
| Rango de ajuste de presión | 0 ~ 6bar (se puede personalizar) |
| Sistema de presión | Bomba de acero inoxidable + convertidor de frecuencia. |
| Precisión del manómetro | 0,25 grados, rango: 10bar |
| tiempo de prueba | 0-99min |
| Presión límite máxima | 6 barras |
| Protección de presión | Protección del interruptor de presión |
| 7. Tocadiscos | |
| Diámetro del plato giratorio | Ø600mm |
| Portamuestras | Ø600mm |
| Velocidad del plato giratorio | 1-5 rpm, ajustable |
| Ángulo inclinable | 15° |
| Ángulo de rotación de prueba | 90°, rotación continua |
| Altura ajustable del tubo telescópico ajustable. | 300 mm, 1200 mm-1500 mm |
| Cuerpo material | aleación de aluminio industrial |
