Lugar de origen: | China |
Nombre de la marca: | HongCe |
Certificación: | Calibration certificate (cost additional) |
Número de modelo: | HX9804 |
Cantidad de orden mínima: | 1 SISTEMA |
---|---|
Precio: | Negotiation |
Detalles de empaquetado: | madera contrachapada |
Tiempo de entrega: | 30 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 10 sistemas por mes |
Nombre de producto: | Dispositivo de la prueba del mandril | Peso: | 50N*3pcs |
---|---|---|---|
Límite mecánico: | La posición de 10°and 230° | Garantía: | 1 año |
Estándar: | IEC60065, IEC60950 | Longitud del mandril: | 100m m |
Fuerza: | 100N, 150N | Muestra de la prueba: | Material de hoja fino inseparable |
Alta luz: | Dispositivo de la prueba del mandril de la cláusula 8,21,Dispositivo de la prueba del mandril del IEC 60065 |

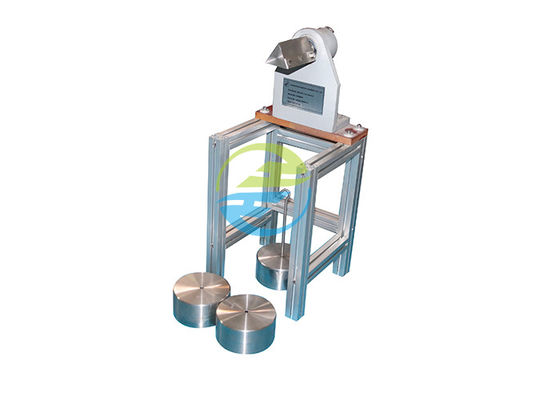

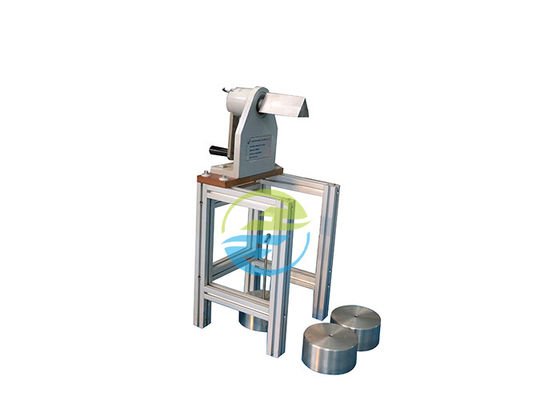

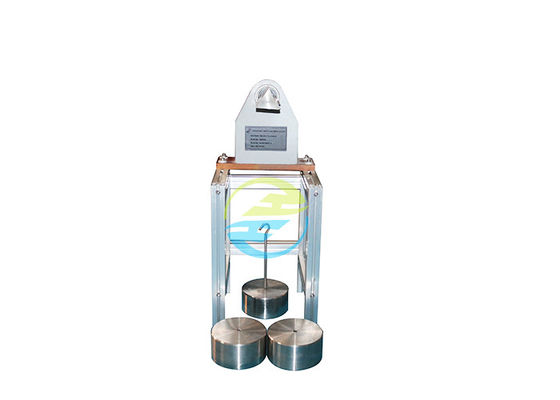

IEC60065 el dispositivo de la prueba del mandril de la cláusula 8,21, 10° y 230° giran ángulo
IEC60065: Cláusula 2014 8,21
8,21 el material de hoja fino inseparable cumplirá con 26,3 de 61558-1:2009 del IEC o con el siguiente:
Tres muestras de la prueba, cada muestra individual tres que consisten en o más capas de material de hoja fino inseparable que forma el AISLAMIENTO REFORZADO, se utilizan. Una muestra a la vez se fija al mandril del accesorio de la prueba (cuadro 14) tal y como se muestra en del cuadro 15.
Una fuerza hacia abajo del ± 10 N de 150 N se aplica al extremo libre de la muestra (véase el cuadro 16),
usando un cepo apropiado. El mandril se gira A MANO sin tirones
– de la posición inicial (cuadro 15) a la posición final (cuadro 16) y detrás;
– como arriba por segunda vez;
– de la posición inicial a la posición final.
Si una muestra se rompe durante la rotación donde se fija al mandril o al cepo, ésta no constituye un fracaso y la prueba se repite en una muestra fresca. Si una muestra se rompe en cualquier otro lugar, la prueba ha fallado.
Después de este precondicionar, una hoja de la hoja de metal, 0.035 milímetros de ± 0.005 milímetros de grueso, por lo menos 200 milímetros de largo, se coloca a lo largo de la superficie de la muestra, colgando abajo en cada lado del mandril (véase el cuadro 16). La superficie de la hoja en contacto con la muestra será conductora, no oxidada o aislada de otra manera. La hoja se coloca de modo que sus bordes no sean menos de 18 milímetros de los bordes de la muestra (véase el cuadro 17). La hoja entonces es apretada por dos pesos iguales, uno en cada extremo, usando los cepos apropiados.
Mientras que el mandril es en su posición final, y dentro de los años 60 que siguen la colocación final, una prueba de fuerza dieléctrica se aplica entre el mandril y la hoja de metal de acuerdo con
10.4.2, usando un voltaje de la prueba de 1,5 veces el valor especificado en el cuadro 5 para el AISLAMIENTO REFORZADO, pero no menos que 5 kilovoltios.
El método de prueba entero se repite en las otras dos muestras.
Estándar: Confirme a IEC60065: cláusula 2014 8,21, cuadro 14~16, IEC60950
Uso: Verificación anti de la fuerza del daño del aislamiento para los materiales de capa delgada no separables.
Muestra de la prueba: Material de capa delgada no separable.
Característica: La posición del sistema de 10°and 230°are con límite mecánico, no sólo asegurar la exactitud del ángulo de la prueba, pero también alcanzar un método simple de la operación; el peso con un anillo colgante, en caso de un punto se daña debido a fuerza demasiado grande del tirón.
Parámetros:
1, peso de 50N*3pcs, se puede combinar para alcanzar la prueba 100N y 150N.
2, número de tiempos de la prueba: 3 veces.
3, probador del voltaje que soporta (opcional).
Objeto de prueba | hojas finas inseparables de aparatos video audios |
Estándar de referencia | IEC 60950-1, IEC 61558-1 |
Prueba | prueba del mandril |
Estación | 1 |
Pesos | 50N * 3pc |
Mandril de la prueba | Barra del triángulo con una extremidad |
Gire el ángulo | 230° |
Tiempos de la prueba | 3 veces |
Dimensión | 240mmx 240mmx 600m m |
Opcional | soporte el probador del voltaje |
