Lugar de origen: | China |
Nombre de la marca: | HongCe |
Certificación: | Calibration certificate(cost additional) |
Número de modelo: | HT-I02 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | Negotiatable |
Detalles de empaquetado: | Caja de aluminio |
Tiempo de entrega: | 3 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 30 sistemas por mes |
Color: | Blanco | Material: | Plástico + acero inoxidable |
---|---|---|---|
Garantía: | 1 año | Uso: | Probador de la seguridad electrónica |
OEM: | sí | Estándares: | IEC61032, IEC60335, UL1278 |
Diámetro de la placa de bafle: | 75m m | Longitud del finger: | 80m m |
Alta luz: | Cuadro 8,4 punta de prueba articulada de la prueba,Punta de prueba de la prueba del articulado UL1278 |
UL1278 el cuadro 8,4 punta de prueba articulada B de la prueba de la punta de prueba - verifique la accesibilidad de Live Parts
Información de producto: Una pieza eléctrica de un calentador será localizada o incluida tanto como la protección contra contacto involuntario con las piezas vivas sin aislar será proporcionada.
8,4 para reducir la probabilidad del contacto involuntario que puede implicar un riesgo de descarga eléctrica de una parte viva sin aislar o de un alambre película-revestido, una abertura en un recinto cumplirá con (a) o (b).
a) para una abertura que tenga una dimensión de menor importancia menos de 1 pulgada (25,4 milímetros), tal parte o alambre no serán entrados en contacto con por la punta de prueba ilustraron en el cuadro 8,3.
b) para una abertura que tenga una dimensión de menor importancia de 1 pulgada o más, tal parte o alambre será espaciada de la abertura como se especifica en el cuadro 8,1.
Excepción: Un recinto integral de un motor no necesita cumplir con estos requisitos si cumple con los requisitos en 8,5.
En cuanto a una parte o a un alambre como se menciona en arriba, en un recinto integral de un motor como se menciona en la excepción a arriba:
En un motor directamente accesible, una parte viva sin aislar no se puede entrar en contacto con por la punta de prueba ilustró en el cuadro 8,4
El cuadro 8,4 punta de prueba será aplicado a cualquier profundidad que la abertura permitirá; y será girado o pescado con caña antes, durante, y después de la inserción con la abertura a cualquier posición que sea necesaria examinar el recinto. Las puntas de prueba ilustraron en el cuadro 8,4 serán aplicadas en cualquier configuración posible; y, en caso de necesidad, la configuración será cambiada después de la inserción con la abertura.
Estándar: Cuadro 2 del IEC 61032, IEC60950 figura 2A, IEC60884, IEC60335, UL507, y UL1278 cuadro 8,4.
Uso: Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con un finger.
Muestra de la prueba: Piezas vivas del recinto fácilmente accesible o piezas mecánicas.

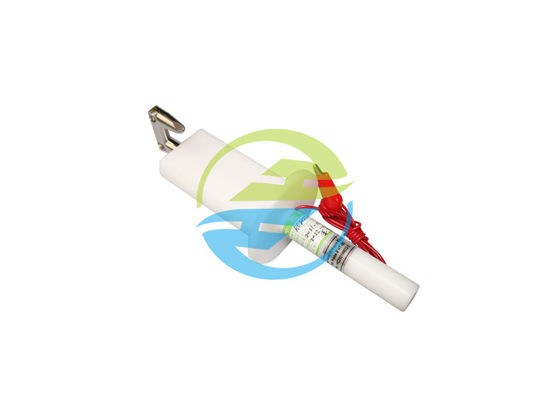

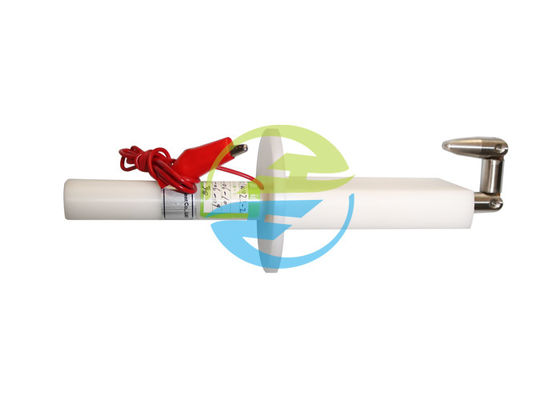

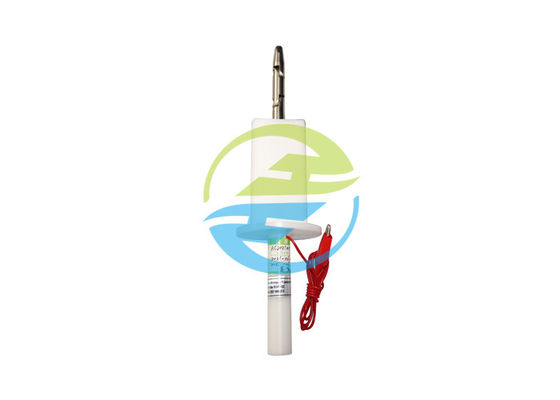

Característica: Esta punta de prueba del finger de la prueba consiste en dito, el finger, la base y la manija aislada que simula las características de la mano humana. Tiene dos juntas movibles, que se pueden curvar en el 90°. Adaptable: puede ser utilizada para la prueba de choque anti-eléctrica cuando está equipada de los conectores banana y del conector enchufables del amphenol en el extremo de la manija, o utilizada para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje).
Parámetros (milímetro):
Modelo | HT-I02 |
Nombre | Finger estándar de la prueba |
1 común | 30±0.2 |
2 comunes | 60±0.2 |
Longitud del finger | 80±0.2 |
Yema del dedo a desconcertar | 180±0.2 |
Cilíndrico | R2±0.05 |
Esférico | R4±0.05 |
Yema del dedo que corta ángulo biselado | ° 37 |
Forma cónica de la yema del dedo | ° 14 |
Diámetro del finger de la prueba | Ф12 |
Diámetro de A-A Section | Ф50 |
Anchura de A-A Section | 20±0.2 |
Diámetro del bafle | Ф75±0.2 |
Grueso del bafle | 5±0.5 |
Fuerza | ---- |
Estándar aplicado | IEC61032-1 |
EQUIPO DE LA PUNTA DE PRUEBA DE LA PRUEBA IP1~4
