Lugar de origen: | China |
Nombre de la marca: | HongCe |
Certificación: | Calibration Certificate (cost additional) |
Número de modelo: | HT-U03 |
Cantidad de orden mínima: | 1 sistema |
---|---|
Precio: | Negotiatable |
Detalles de empaquetado: | Caja de aluminio |
Tiempo de entrega: | 3 días |
Condiciones de pago: | T/T |
Capacidad de la fuente: | Sistema 100 por mes |
Nombre de producto: | Punta de prueba para el alambre película-revestido | Garantía: | 1 año |
---|---|---|---|
Estándar: | UL398, UL507, UL1278 y etc. | Pruebe la muestra: | Transformadores e inductores |
Característica: | Manija + punta de prueba de nylon | Material: | Acero inoxidable |
Longitud: | 101.6m m | Diámetro: | 19.1m m |
Alta luz: | Punta de prueba del finger de la prueba de la UL 1278,Punta de prueba revestida del finger de la prueba del alambre de la película,punta de prueba del finger de la prueba de la longitud de 101.6m m |
Punta de prueba de UL1278 UL507 para el alambre Película-revestido 19,1 milímetros para verificar la accesibilidad de Live Parts
Descripción en UL1278 la cláusula 8.1~8.5:
Accesibilidad 8 de Live Parts
8,1 una pieza eléctrica de un calentador será localizada o incluida tanto como la protección contra contacto involuntario con las piezas vivas sin aislar será proporcionada, salvo que este requisito no se aplica a un elemento del abierto-alambre visiblemente que brilla intensamente y a las conexiones inmediatamente adyacente al elemento. Vea que 3,1, 8,2, 32,7 y 32,1 4. casquillos aislados del cepillo del motor no requieren recintos adicionales.
8,2 el requisito en 8,1 no se aplica a la envoltura de un elemento metal-revestido aislado en un calentador que tiene disposición para poner a tierra el recinto, aunque tal envoltura se considere ser una parte viva desnuda cuando se están midiendo los espaciamientos.
8,3 en la determinación de si una abertura en un recinto es aceptable, la consideración debe ser dada a:
a) La proximidad de piezas vivas sin aislar (según lo determinado aplicando 8,1, 8,2, 8,4, 8,5, y 8,1 5 y
b) La posibilidad de la emisión del aislamiento ardiente, del metal fundido, y de los materiales similares con la abertura (según lo determinado aplicando 7,3 – 7,6.) Punta de prueba del finger de la prueba
8,4 para reducir la probabilidad del contacto involuntario que puede implicar un riesgo de descarga eléctrica de una parte viva sin aislar o de un alambre película-revestido, una abertura en un recinto cumplirá con (a) o (b).
a) Para una abertura que tenga una dimensión de menor importancia (véase 8,8) menos de 1 pulgada (25,4 milímetros), tal parte o alambre no serán entrados en contacto con por la punta de prueba ilustraron en el cuadro 8,3.
b) Para una abertura que tenga una dimensión de menor importancia de 1 pulgada o más, tal parte o alambre será espaciada de la abertura como se especifica en el cuadro 8,1. Punta de prueba del finger de la prueba
Excepción: Un recinto integral de un motor no necesita cumplir con estos requisitos si cumple con los requisitos en 8,5.
8,5 en cuanto a una parte o a un alambre como se menciona en 8,4, en un recinto integral de un motor como se menciona en la excepción a 8,4:
a) Una abertura que tiene una dimensión de menor importancia (véase que 8,8) menos de 3/4 pulgada (1 9,1 milímetros) es aceptable si:
1 ) el alambre Película-revestido no se puede entrar en contacto con por la punta de prueba ilustró en el cuadro 8,2;
2) En un motor directamente accesible (véase 8,9), una parte viva sin aislar no se puede entrar en contacto con por la punta de prueba ilustró en el cuadro 8,4; o
3) En un motor indirectamente accesible (véase 8,9), una parte viva sin aislar no se puede entrar en contacto con por la punta de prueba ilustró en el cuadro 8,1.
b) Una abertura que tiene una dimensión de menor importancia de 3/4 pulgada (1 5,1 milímetros) o más es aceptable si una pieza o un alambre se espacia de la abertura como se especifica en el cuadro 8,1. Punta de prueba del finger de la prueba
Estándar: UL398 higo 8,2 (PA170B), UL507 (PA170D), UL749 higo 2, UL982 higo 58,6 y UL1278 higo 8,2 (PA140A).
Uso: Se utiliza para la prueba de las líneas de capa del esmalte (es decir, los transformadores y los inductores).
Muestra de la prueba: Transformadores e inductores.
Característica: La manija + la punta de prueba de nylon, se fabrica según la figura estándar. Punta de prueba del finger de la prueba
Parámetros:
Longitud | 4' ‘(101.6m m) |
RAD. | 1/4' ‘(6.4m m) |
Diámetro 1 | 1/2' ‘(12.7m m) |
Diámetro 2 | 3/4' ‘(19.1m m) |

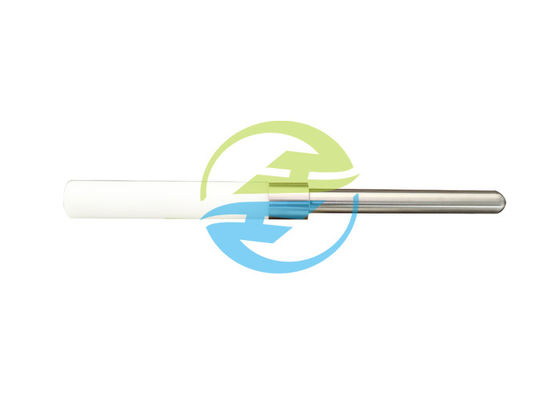

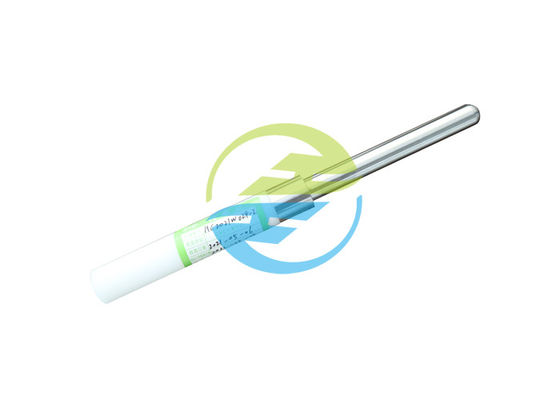

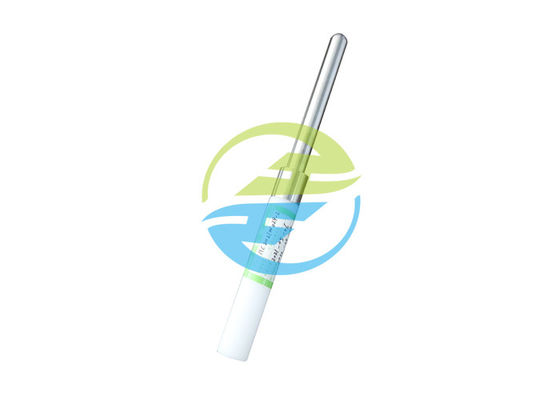

Imagen para la referencia:
