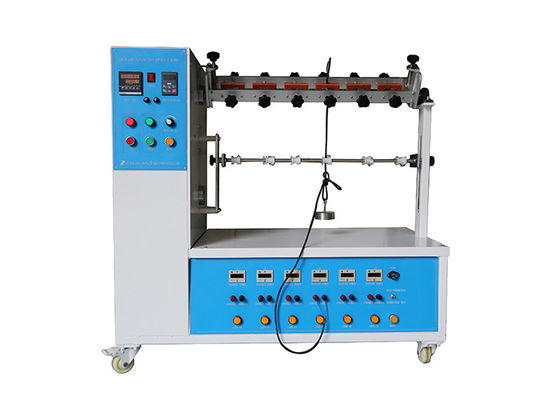

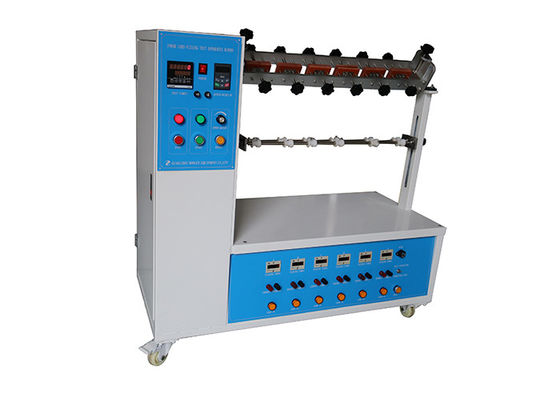

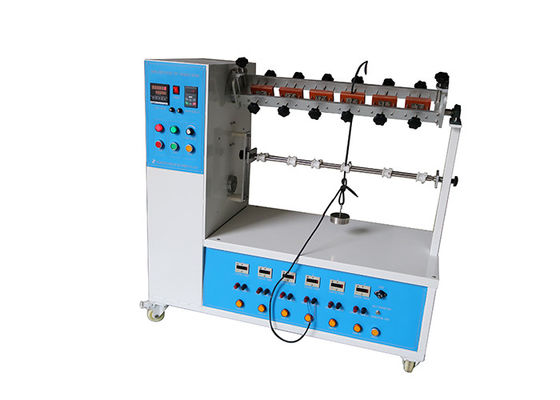

Cable eléctrico del probador del zócalo del enchufe de la cláusula 23,4 del IEC 60884-1 que dobla el aparato de la prueba 6 estaciones

Cable eléctrico del probador del zócalo del enchufe de la cláusula 23,4 del IEC 60884-1 que dobla el aparato de la prueba 6 estaciones

Descripción estándar (IEC60884-1 cláusula 23,4):

23,4 los enchufes no--rewirable y los zócalo-mercados portátiles no--rewirable serán diseñados de una manera tal que el cable flexible se proteja contra excesivo doblando adonde entra en el accesorio.
Los guardias proporcionaron con este fin estarán de material de aislamiento y serán fijados de una manera confiable.
Las primaveras helicoidales del metal de la NOTA 1, es desnudo o cubierto con el material de aislamiento, no se deben utilizar como guardias flexibles del cable.
La conformidad es comprobada por la inspección y por una prueba que dobla hecha mediante un aparato tal y como se muestra en del cuadro 21.
La prueba se hace en nuevos especímenes.                               Probador del zócalo del enchufe
El espécimen se fija al miembro oscilante del aparato de modo que, cuando está en el centro de su viaje, el eje del cable flexible, donde incorpora el espécimen, sea vertical y pase con el eje de la oscilación.
Los especímenes con los cordones planos se montan de modo que el eje principal de la sección sea paralelo al eje de la oscilación.
El accesorio será fijado en el aparato de la prueba así:
– enchufes: por los pernos;                 Probador del zócalo del enchufe
– zócalo-mercados portátiles: en una distancia de 4 milímetros a 5 milímetros en dirección del cable flexible, de la cara del compromiso; un enchufe de la prueba que tiene las dimensiones máximas será insertado en el zócalo-mercado portátil durante la prueba.
El accesorio está, por la variación de la distancia entre la parte de fijación del miembro oscilante y el eje de la oscilación, colocó de modo que el cable flexible haga el movimiento lateral mínimo cuando mueven al miembro oscilante del aparato de la prueba sobre su viaje completo.
La NOTA 2 para tener la posibilidad fácilmente de encontrar por el experimento la posición de montaje con un movimiento lateral mínimo del cable flexible durante la prueba, el aparato que dobla debe ser construida de una manera tal que las diversas ayudas para los accesorios montados en el miembro oscilante puedan ser ajustadas fácilmente.                                                                  Probador del zócalo del enchufe
La NOTA 3 se recomienda para tener un dispositivo (por ejemplo, una ranura o un perno) para ver si el cable flexible hace el movimiento lateral mínimo.
El cable flexible se carga con un total tales que la fuerza aplicada sea
– 20 N para los accesorios con los cables flexibles que tienen una superficie transversal nominal que excede 0,75 mm2;
– 10 N para otros accesorios.
Un igual actual a la corriente clasificada del accesorio o a la corriente siguiente, cualquiera es cuanto el más bajo, se pasa a través de los conductores:
– 16 A para los accesorios con los cables flexibles que tienen de 0,75 mm2 una superficie transversal nominal más grandes;
– 10 A para los accesorios con los cables flexibles que tienen una superficie transversal nominal de 0,75 mm2;
– 2,5 A para los accesorios con los cables flexibles que tienen una superficie transversal nominal menos de 0,75 mm2.
El voltaje entre los conductores es igual al voltaje clasificado del espécimen.
Mueven al miembro oscilante con un ángulo del 90° (45° a cada lado de la vertical), el número de flexings que son 10 000 y el índice de doblar 60/min.
El doblar de la NOTA 4 A es un movimiento, al revés o adelante.
Los especímenes con los cables flexibles de la sección circular se dan vuelta con el 90° en el miembro oscilante después de 5 000 flexings; los especímenes con los cables flexibles planos están doblados solamente en un perpendicular de la dirección al avión que contiene las hachas de los conductores.
Durante la prueba que dobla, habrá
– ninguna interrupción de la corriente,
– ningún cortocircuito entre los conductores.
La NOTA 5 un cortocircuito entre los conductores del cable flexible es
considerado para ocurrir si la corriente logra
igual del valor dos veces a la corriente de la prueba del accesorio.
Después de la prueba, el guardia, eventualmente, no se habrá separado del cuerpo y el aislamiento del cable flexible no mostrará ninguna muestra de la abrasión o del desgaste; los filamentos rotos de los conductores no habrán perforado el aislamiento en cuanto para llegar a ser accesibles.

Introducción de productos:

El aparato de la prueba de la flexibilidad del cordón del enchufe se diseña y se fabrica según el requisito estándar del cuadro 21 del IEC 60884-1, que se utiliza para procesar la prueba de flexión para el cable eléctrico de los enchufes no rewirable, de los dispositivos y de los aparatos eléctricos similares (herramientas eléctricas).

El dispositivo puede ser los tiempos de la prueba de la precolocación (hasta 999999), él puede realizar la prueba y calcular de los números de pruebas automáticamente. Cuando los tiempos de la prueba alcanzan al valor preestablecido, el sistema cerrará automáticamente y la realización señala el sonido. Una vez que el aparato de la prueba conecta con la carga externa, puede ser utilizado para procesar la prueba con la carga.                                              Probador del zócalo del enchufe

Estándar: IEC 60884-1 2013 cláusulas 23,4 y cuadro 21, UL817, VDE0620

Uso: Este dispositivo se utiliza para la prueba las propiedades que doblan de los enchufes no--rewirable (terminales) y los zócalo-mercados portátiles no--rewirable, comprueban la fuerza de cansancio del cable y de la chaqueta de transmisión.

Muestra de la prueba: Enchufes no--rewirable y zócalo-mercados portátiles no--rewirable

Característica: La velocidad que reduce controles de motor la estructura inestable del cursor para hacer el movimiento de intercambio, los ángulos a la izquierda e a la derecha que doblan es ajustada por la escala manual, y el modelo automático de la pantalla táctil del ajuste del ángulo puede ser modificado para requisitos particulares.

El probador cierre automático cuando los tiempos preestablecidos de la prueba terminaron.

Parámetros:

1. Fuente de alimentación: AC220V 50Hz
2. Doblar ángulo: Ángulo del eslabón giratorio por ambas partes para 45°, 60°, o el 90°. Ajustable
3. Doblar tarifa: 10~60rpm (conversión de frecuencia), el defecto 60 veces /min
4. Pesos: 20N, 10N. 6 por cada uno (los pesos 113g y 284g de la UL pueden ser modificados para requisitos particulares)
5. Estación de prueba: 6 estaciones, con 6 sistemas del dispositivo de la abrazadera
6. Tiempos de la prueba: un contador general, 6 contadores individuales. precolocación 0~999999
7. Teoría mecánica: El bloque inestable en la caja de cambios de la reducción es conducido por el motor eléctrico para hacer la acción de intercambio.
8. Indicador quebrado del cordón: Indicador intermitente rojo Φ25
