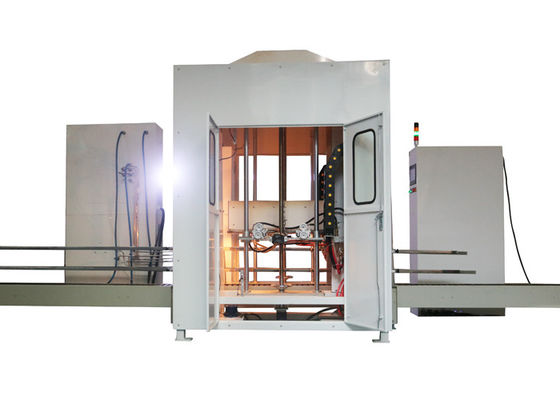

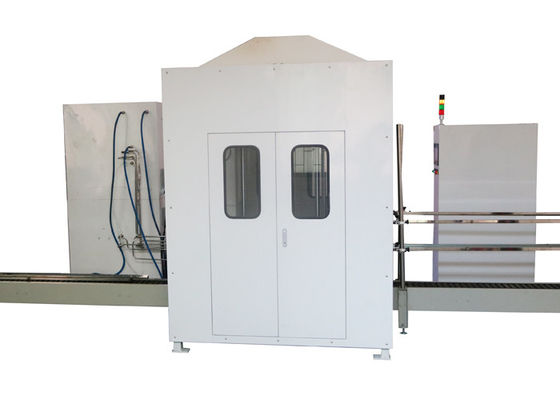

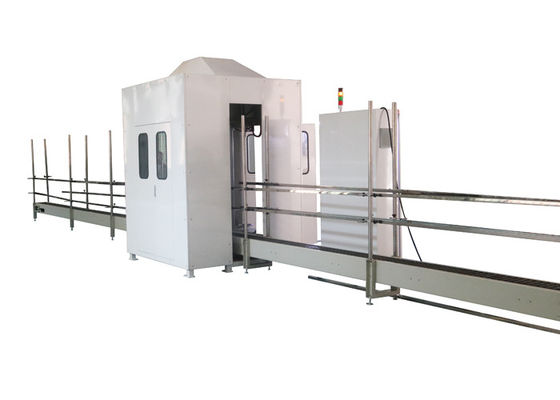

Máquina que suelda automática automática en línea de la soldadora de la llama

Máquina que suelda automática automática en línea de la soldadora de la llama

In - Line Automatic Flame Welding Machine Automatic Brazing Machine
In - Line Automatic Flame Welding Machine Automatic Brazing Machine

Datos del producto:

Lugar de origen: China
Nombre de la marca: HongCe
Certificación: calibration certificate (cost additional)
Número de modelo: HJ088

Pago y Envío Términos:

Cantidad de orden mínima: 1 sistema
Precio: Negotiatable
Detalles de empaquetado: madera contrachapada
Tiempo de entrega: 60 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 1 /month determinado
Contacto
Descripción detallada del producto
Nombre de producto: Máquina que suelda de la llama automática en línea Color: Blanco
Garantía: 1 año Uso: Soldadora
Presión del oxígeno: ≥5bar Presión del nitrógeno: 3 ~ 7bar
Tipo de gas: LPG/NG Línea velocidad de transportar la línea: Velocidad de soldadura: 1-3m/min
Alta luz:

In Line Automatic Flame Welding Machine

,

3m/min Automatic Flame Welding Machine

Máquina que suelda automática automática en línea de la soldadora de la llama



Información de producto:

El soldar automático de la llama, también conocido como soldadura del arma de la fila, adopta generalmente modo multi de la calefacción de la llama de la boca o del túnel de la llama. Con el modo linear de la rotación de la transmisión o de la mesa de trabajo del objeto, la conversión de la asamblea que coloca, precalentando y calentando, transportando flujo de la soldadura, el enfriamiento, el desmontaje y otros procesos puede ser observada. Según las necesidades, el precalientamiento múltiple y las estaciones de calefacción se pueden fijar para calentar el objeto en secciones. Para asegurar temperatura uniforme en el área común, el soplete y la posición de la calefacción del objeto respecto a cada posición deben razonablemente ser configurados. En caso de necesidad, el oscilación del soplete o la rotación del objeto se puede utilizar para realizar la calefacción uniforme de la junta soldada.

El equipo que suelda de la llama automática se compone de sistema mecánico, de sistema del control automático y de sistema de soldadura. Ninguna materia se utiliza qué clase de equipo, los factores siguientes se debe considerar para el equipo que suelda de la llama automática:

Asamblea y cargamento del objeto; soldadura y flujo de la precolocación; modo de calefacción; enfriamiento y descarga de piezas soldadas.

La llama automática que suelda es ampliamente utilizada, por ejemplo evaporador en el refrigerador libre de la helada, evaporador y condensador en el aire acondicionado. La mayor parte de son estructura de la aleta integrada por el tubo de cobre y aleta de aluminio. Para la conexión de codos de cobre en forma de "U" grandes y pequeños, la mayor parte de se equipan de los anillos prefabricados de la soldadura y son soldados por la máquina que suelda de la llama automática. El gas del acetileno, el gas de petróleo licuado o el gas del propano se pueden utilizar como gas combustible de la máquina que suelda de la llama automática, y el gas del propano es el mejor. Al mismo tiempo, el borato trimetil se introduce en el gas como el agente protector de la costura que suelda para prevenir la oxidación y para mejorar el aspecto.

Principio de equipo:

Con la automatización del proceso que suelda, la línea velocidad y la llama de la línea del transportador se controlan con eficacia para realizar el control eficaz del tiempo de soldadura; al mismo tiempo, el control eficaz del flujo del gas hace la temperatura de soldadura y la formación de la piscina de la soldadura se controle bien para asegurar la estabilidad y la consistencia de la calidad de soldadura.

Utilice los requisitos

1. Fuente de alimentación: 5 alambre trifásico 380VAC; 220V monofásico, 50Hz, gama de fluctuación del voltaje el ±10%.

2. Presión de agua de enfriamiento: 2 ~ 6bar

3. Presión del aire comprimido: 5 ~ 8bar

4. Presión de gas: gas natural: >1.2bar; LPG: >0.6bar

5. Presión del oxígeno: ≥5bar.

6. Presión del nitrógeno: 3 ~ 7bar.

7. Temperatura ambiente: 0 ℃ del ℃~ 40, humedad relativa: 30 ~ DERECHO del 98%.

Índice técnico del equipo:

1. Especificación: soldadura automática del tubo en forma de "u" corto del cambiador de calor, 1-3 filas de productos. Cuando la altura de la superficie de la cadena de la banda transportadora es 400m m, el equipo puede adaptarse a la altura del producto de 200 ~ 1400m m;

La altura de la banda transportadora es h-altura (unidad: 600 milímetros).

2.Production línea velocidad:

Especificación del pequeño tubo en forma de "u" Ф 7: la línea velocidad de dos filas de productos no será menos de 3,0 m/minuto; la línea velocidad de 3 filas de productos no será menos de 2,5 m/mínima.

3. Requisitos del objeto: superficie limpia del objeto, ninguna capa obvia del óxido, especificación uniforme, posición uniforme del anillo;

4. Efecto de soldadura: la soldadura fluye uniformemente, la piscina fundida es llena, y no hay soldadura falsa y ninguna capa ennegrecida del óxido. Bajo condición de la producción en masa, el índice calificado de junta de la soldadura los > 98% (a excepción de los defectos de soldadura causados por defectos de calidad de la soldadura, de la soldadura que forma defectos, de la limpieza pobre de la soldadura, de la fluctuación grande de la presión de la fuente del gas, del etc.)

Estructura principal

La parte principal

1. Tamaño de cuerpo de la soldadora: (l) 1750 x 1650 milímetros (w);

2. Precaliente al pelotón: hay dos grupos, uno en cada lado.

3. Arma de soldadura: hay dos grupos, uno para cada lado.

El número de bocas para las cerbatanas de precalentamiento y de soldadura es 30/30.

4. Modo de enfriamiento del objeto: refrigeración por aire;

5. Capilla del humo: φ 350 del tamaño de la conexión; (el cliente es responsable de diseño y de la instalación del dispositivo de escape)

6. Sistema de la refrigeración por agua: la herramienta de soldadura es protegida refrescando la agua en circulación para prolongar la vida de servicio de la boca y para parar automáticamente sin el agua.

7. Modo del lacre del equipo: totalmente incluido.

Parámetro:

Parámetros técnicos del equipo
Longitud de la línea del transportador Segmento anterior segmento medio segmento posterior
6000 1750 7250
Anchura de la placa de cadena >120m m
Línea velocidad de transportar la línea Velocidad de soldadura: 1-3m/min
Tipo de gas LPG/NG
Modo de aislamiento de anfitrión de soldadura Totalmente cerrado
Dimensiones básicas del equipo (para la referencia única)

tamaño principal de la máquina: 1750m m x1650mm x2500mm

gas/gabinete eléctrico: 1200m m x400mm x2000mm



Máquina que suelda automática automática en línea de la soldadora de la llama 0

Máquina que suelda automática automática en línea de la soldadora de la llama 1
