Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Probador de la resistencia de la puerta del refrigerador | Fuente de alimentación: | 220V 50Hz |
|---|---|---|---|
| Estándar: | IEC 60335-2-24, IEC 62552 | Uso: | prueba de la puerta del refrigerador |
| Conduzca el modo: | Impulsión del motor servo | Ángulo cercano abierto rotatorio de la puerta: | 0-90°, puede ser preestablecido |
| Distancia de la abertura de la puerta del cajón: | 0-100m m, pueden ser preestablecidos | Garantía: | 1 año |
| Alta luz: | Probador de la resistencia de la puerta del refrigerador del PLC,probador de la resistencia de la puerta del refrigerador 360°/S |
||
0-360°/probador integrado inteligente de la resistencia de la puerta del refrigerador del control del PLC de s
Proyecto de prueba:
Cláusula 22,112 del IEC 60335-2-24
Puertas y tapas de compartimientos en el equipo de prueba de los dispositivos
22,11 2 las puertas y las tapas de compartimientos en dispositivos con un espacio libre serán capaces de la apertura de dentro.
La conformidad es comprobada por la prueba siguiente.
El dispositivo vacío se desconecta de la fuente, se coloca en una ayuda horizontal y se nivela de acuerdo con las instrucciones para la instalación, con los echadores y los rodillos, eventualmente, orientados, ajustados o bloqueados para evitar que el dispositivo se mueva. Las cerraduras, eventualmente, en puertas o tapas se dejan desbloqueadas.
Las puertas y las tapas son cerradas por un período de 15 mínimos.
Una fuerza entonces se aplica a un punto, equivalente a un punto interior accesible, de cada puerta o tapa apropiada del dispositivo, en el punto mediano del borde lo más lejos posible del eje de la bisagra en el perpendicular de la dirección al avión de la tapa o de la puerta.
La fuerza será aplicada a una tarifa que no excede 15 N/s y la tapa o la puerta se abrirá antes de que la fuerza exceda de 70 N.
Cláusula 11,2, cláusula 11,3 del IEC 62552
Prueba de resistencia para las puertas, las tapas y los cajones
11,2 puertas y tapas externas
11.2.1 condiciones de prueba/preparación
La temperatura ambiente estará entre +16 °C y +32 °C.
El dispositivo refrigerador será apagado.
La puerta
11.2.2 secuencia de apertura (véase el cuadro 4)
El movimiento de la puerta será controlado de un ángulo de 0° de un ángulo de la abertura entre 5° y 15°, seguido por una libre circulación de la puerta, el movimiento controlado que es aproximadamente sinusoidal. La abertura de la puerta ocurrirá en el primer trimestre del período del ciclo.
11.2.3 secuencia de cierre (véase el cuadro 4)
El movimiento de la puerta será controlado del ángulo de la abertura de 45° de un ángulo entre 40° y 35°, seguida por la libre circulación de la puerta y de su cierre como en uso normal.
El número de ciclos por minuto será 10 a 25.
– Para los compartimientos con un °C interno del − 6 de la temperatura T W, puertas externas y tapas soportará 100 000 que se abren y operaciones cerradas sin el deterioro que podría ser perjudicial a la tirantez del aire de la puerta o de la tapa.
– Para los compartimientos con un °C interno del − 6 de la temperatura T u, puertas externas y tapas soportará 30 000 que se abren y operaciones cerradas sin el deterioro que podría ser perjudicial a la hermeticidad de la puerta o de la tapa.
La conformidad será comprobada después del procedimiento usando la prueba según la cláusula 9.
11,3 cajones externos
11.3.1 condiciones de prueba/preparación
La temperatura ambiente estará entre +16 °C y +32 °C.
El dispositivo refrigerador será apagado.
Todas las cestas, estantes y contenedores serán cargados de acuerdo con la cláusula 12.
11.3.2 secuencia de apertura (véase el cuadro 5)
Los cajones serán sacados a 15 milímetros a 20 milímetros de su posición completamente abierta.
11.3.3 secuencia de cierre (véase el cuadro 5)
Los cajones serán cerrados como en uso normal a 15 milímetros a 20 milímetros de su posición completamente abierta.
El número de ciclos por minuto estará entre 5 y 10.
– Para los compartimientos con un °C interno del − 6 de la temperatura T W,
1) los solos cajones soportarán 100 000, y
2) los cajones múltiples cada uno soportarán 50 000,
apertura y operaciones cerradas sin el deterioro que podría ser perjudicial a la hermeticidad del lacre del cajón.
– Para los compartimientos con un °C interno del − 6 de la temperatura T u, cada cajón soportará 30 000 que se abren y operaciones cerradas sin el deterioro que podría ser perjudicial a la hermeticidad del lacre del cajón.
La conformidad será comprobada después del procedimiento usando la prueba según la cláusula 9.
Parámetros técnicos:
| Ambiente de la gama, del uso, del principio, de la estructura y del uso del espécimen | |
| Muestras y limitaciones | Dispositivos refrigeradores (refrigerador) |
| Propósitos de prueba | Se utiliza para la prueba de la vida de la resistencia de dispositivos de seguridad o las guías para las puertas del refrigerador o los cajones para verificar la confiabilidad de dispositivos de seguridad; también ayudaban a otras pruebas para la abertura repetida de la puerta y las operaciones de cierre, tales como prueba de descongelación y prueba de escape refrigerante |
| Principio de la prueba | El motor conduce el manipulante, conduciendo la puerta o la cubierta chupada por el lechón del vacío para intercambiar a cierta velocidad, verificar la confiabilidad del dispositivo que entrelaza. |
| Estructura |
El equipo se divide en un gabinete de control eléctrico (regulador de voltaje incluyendo de la carga), un marco y un brazo del robot. |
| Ambiente de la operación |
Fuente de alimentación: AC220V±10%/50-60Hz, poder: 6KW |
| Funcionamiento | |
| Estación de prueba |
Posición de la acción de la puerta giratoria |
| Método de control eléctrico | Control integrado inteligente del PLC, operación persona-máquina del interfaz del tacto de 7 pulgadas |
| Modo de la impulsión | Impulsión del motor servo |
| Muestra que afianza método con abrazadera | Lechón del vacío |
| Velocidad abierta/cercana de la puerta |
Acción de la puerta giratoria: 0-360°/s (1.5m/s), puede ser preestablecido |
| Ángulo cercano abierto rotatorio de la puerta | 0-90°, puede ser preestablecido |
| Distancia de la abertura de la puerta del cajón | 0-100m m, pueden ser preestablecidos |
| Tiempos de la prueba | 0-999999 veces, pueden ser preestablecidas |
| Voltaje de la carga | 0-250V, ajustable |
| Artículo de la prueba y proceso el hacer a mano |
1. Prueba de resistencia del dispositivo del dispositivo de seguridad de la puerta del refrigerador Proceso: El lechón del vacío automático chupa la puerta---- Abra la puerta en un ángulo preestablecido a una velocidad preestablecida (45°)---- cerca la puerta a la velocidad preestablecida---- En varias ocasiones abierto y cerrar la puerta hasta alcances los tiempos de la prueba 2. Prueba de resistencia de la puerta del cajón del refrigerador |
| Dispositivo de protección de la seguridad | |
| Poder | Protección de la salida, sobrecarga y protección del cortocircuito |
| Motor | Sobrecarga, protección del cortocircuito |

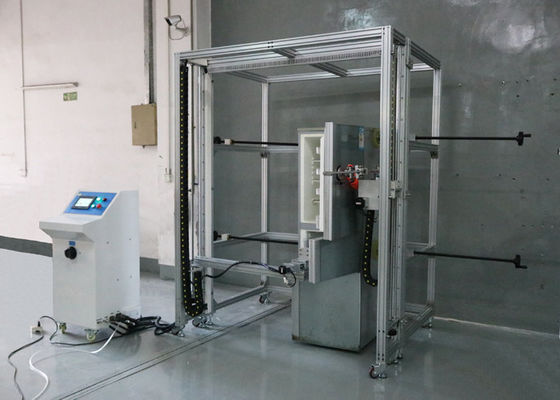

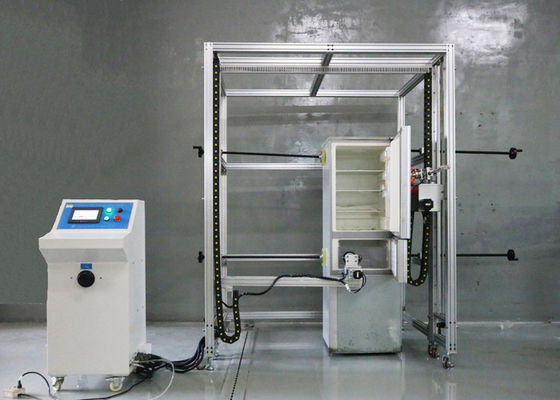

Opinión de la imagen:
