Punta de prueba B del finger del equipo de prueba de la protección del ingreso del agua de 37° IP2X

Punta de prueba B del finger de la prueba del equipo de prueba de la protección del ingreso de IEC60529 IP2X

Estándar: Cuadro 2 del IEC 61032, IEC60950 figura 2A, IEC60884, IEC60335, UL507, y UL1278 cuadro 8,4.

Descripción estándar:

IEC60529

Condiciones 12,3 de la aceptación

La protección es satisfactoria si la liquidación adecuada se guarda entre la punta de prueba del acceso y las piezas peligrosas.
Para la prueba del primer número característico 1, la punta de prueba del acceso diámetro de 50 milímetros no pasará totalmente con la abertura.
Para la prueba del primer número característico 2, el finger articulado de la prueba puede penetrar a su longitud de 80 milímetros, pero la cara de la parada ( 50 milímetros de  20 milímetros) no pasará con la abertura. A partir de la posición recta, ambas juntas del finger de la prueba sucesivamente estarán dobladas con
pesque con caña del hasta 90° en cuanto al eje de la sección colindante del finger y será colocado en cada posición posible.
Vea el anexo A para la clarificación adicional.                                       Equipo de prueba de la protección del ingreso

Condiciones 15,3 de la aceptación
La protección es satisfactoria si la liquidación adecuada se guarda entre la punta de prueba del acceso y las piezas peligrosas.
En el caso de la prueba para la letra adicional B, el finger articulado de la prueba puede penetrar a su longitud de 80 milímetros, pero la cara de la parada (∅ 50 milímetros de × 20 milímetros) no pasará con la abertura.                                  Equipo de prueba de la protección del ingreso
A partir de la posición recta, ambas juntas del finger de la prueba sucesivamente estarán dobladas con un ángulo del hasta 90° en cuanto al eje de la sección colindante del finger y colocadas en cada posición posible.
En caso de las pruebas para las letras adicionales C y D, la punta de prueba del acceso puede penetrar a su integral, pero la cara de la parada no penetrará completamente con la abertura. Vea el anexo A para la clarificación adicional.                      Equipo de prueba de la protección del ingreso
Las condiciones para la verificación de la liquidación adecuada son idénticas con ésas dadas en 12.3.1, 12.3.2 y 12.3.3.

Uso: Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con un finger.

Muestra de la prueba: Piezas vivas del recinto fácilmente accesible o piezas mecánicas.

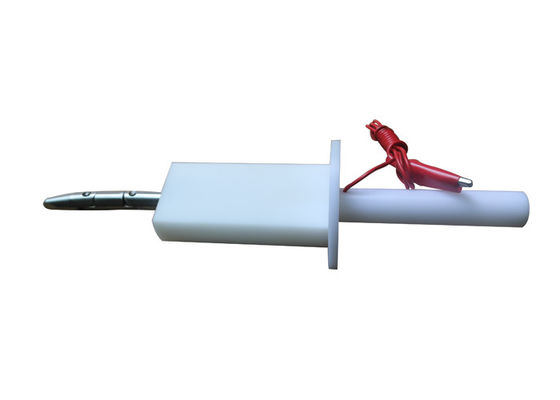

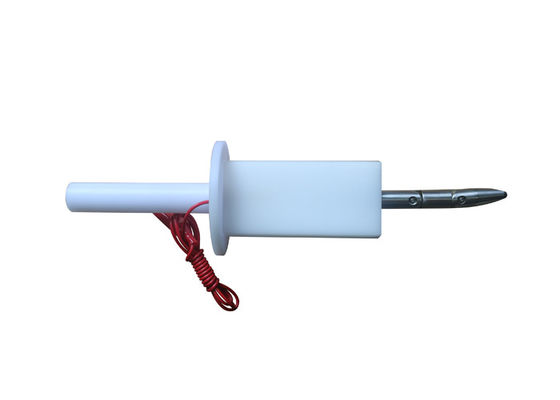

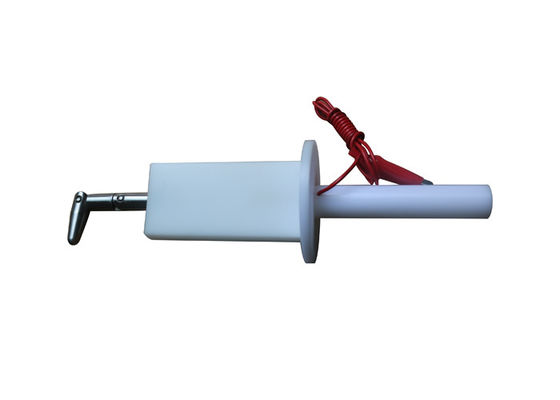

Característica: Esta punta de prueba del finger de la prueba consiste en dito, el finger, la base y la manija aislada que simula las características de la mano humana. Tiene dos juntas movibles, que se pueden curvar en el 90°. Adaptable: puede ser utilizada para la prueba de choque anti-eléctrica cuando está equipada de los conectores banana y del conector enchufables del amphenol en el extremo de la manija, o utilizada para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje).

Parámetros (milímetro):
