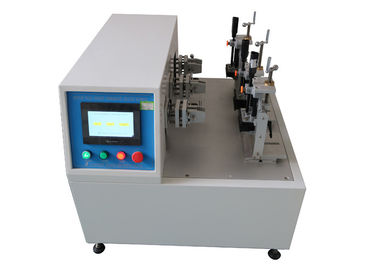

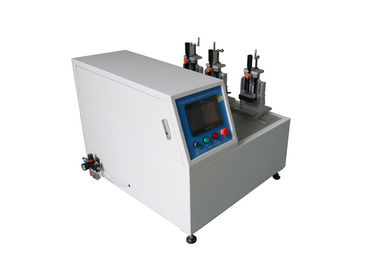

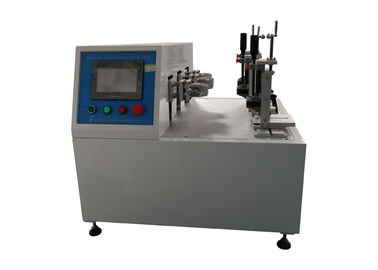

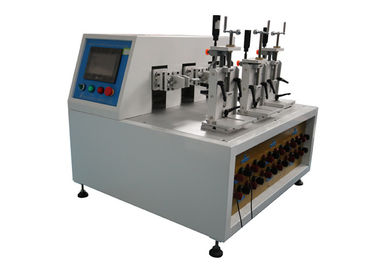

Estaciones del probador 3 de la resistencia del zócalo del enchufe del interruptor del IEC 60884-1

Estaciones del probador 3 de la resistencia del zócalo del enchufe del interruptor del probador del zócalo del enchufe del control del PLC del IEC 60884-1

información de producto:

La máquina de la prueba se diseña y se fabrica según IEC60884-1clause 20 y 21 el higo 16, IEC60669-1 y etc. Es aplicable para los interruptores que rompen la prueba de vida de la capacidad y de la operación normal del hogar e instalaciones eléctricas fijas similares, también convenientes para la prueba de vida de la capacidad de fractura de los enchufes y de los zócalos y de la operación normal del hogar y de los propósitos similares. El equipo de prueba simula los interruptores, los enchufes y los zócalos, contactos rotación de largo tiempo, inserción del fusible y retira acciones, para evaluar si los interruptores, los enchufes y los zócalos, contactos del fusible pueden soportar el uso normal del daño mecánico y del daño eléctrico del cansancio, y si los puntos de contacto tienen fenómeno de la adherencia, fenómenos cerrados o disconnected a largo plazo, examinar si las muestras de la prueba son haber llevado excesivo o tener otras consecuencias dañinas. Es equipo de prueba especial para la prueba de resistencia eléctrica de los interruptores y de los enchufe-zócalos.

El equipo de prueba puede hacer la prueba de resistencia para los interruptores del botón, los interruptores de eje de balancín, los enchufes y los zócalos. Juntado con el banco de carga externo (resistente, inductivo y capacitivo) puede la prueba de cargamento de proceso, él tiene un sistema de control de correspondencia. Observe por favor que el banco de carga externo se debe preparar por el usuario.

La máquina de la prueba se hace del bastidor de aluminio, placa del sello del acero inoxidable, conducida por el motor servo y el tornillo de la bola, con la pantalla táctil del color de 7 pulgadas, el sistema de control del PLC de Mitsubishi, el interfaz humanizado de la operación y el indicador digital potente. Los tiempos de la prueba, hora actual de la conducción, velocidad de la prueba, movimiento de la prueba pueden ser preestablecidos. Tiene la función de la exhibición de la corriente eléctrica que puede mostrar la corriente de la conducción de la muestra. La máquina entera de la prueba tiene 2 estaciones de trabajo, cada estación puede procesar los interruptores y los enchufes y los zócalos lineares síncrono. Cuando hay continuamente con./desc. cambiado debido a la adherencia o al fracaso, alarmará y registrará el número apropiado de experimentos, y alarma cuando los tiempos de la prueba alcanzan el valor de precolocación. La máquina de la prueba parará automáticamente cuando ocurre una alarma.

Estándar: IEC60669-1, IEC 60884-1 2013 cláusulas 20, 21, CISPR 14-1, IEC 61058-1etc.
Uso: Este dispositivo se utiliza para el hogar y el interruptor del aparato eléctrico, el enchufe y el zócalo fijados propósito similar, acoplador para la capacidad encendido-apagado, rompiendo la prueba de vida de la capacidad y de la operación normal. Para verificar si el interruptor, el enchufe o el zócalo puedan soportar uso normal, algún daño mecánico o fallo de cansancio eléctrica bajo operación normal, ningunos entran en contacto con fenómeno del fenómeno de la adherencia o del cierre o de la desconexión del largo plazo, para probar si desgaste excesivo u otras consecuencias dañinas.
Muestra de la prueba: El hogar o el propósito similar cambia, los enchufes, zócalos, acopladores
Característica: Usando marco de la aleación de aluminio, la placa del lacre del acero inoxidable, conducida por el motor servo, tornillo de la bola de la precisión e impulsión de correa síncrona, operación de la pantalla táctil del color de 7 pulgadas e indicador digital potente funciona, sistema de control del PLC. Puede realizar la prueba de la elevación para abotonar el interruptor, el conmutador, el interruptor de eje de balancín, el interruptor rotatorio, el enchufe y el zócalo. Con el sistema de control de correspondencia, puede realizar la prueba de cargamento con la carga (resistente, inductivo y capacitivo). Preestablezca los tiempos de la prueba, la hora actual de la conducción (tiempo de la abertura), la velocidad de la prueba, el viaje y el ángulo de la rotación (hasta 15 ángulos) de la prueba. Con la función actual de la exhibición, puede exhibir la corriente que conduce.


Parámetros:

1. Fuente de alimentación: CA el 220V±10% 50Hz
2. Interfaz de la operación pantalla táctil del LCD color de 7 pulgadas
3. Modo de la impulsión: motor servo + tornillo de la bola/correa o neumático dentada
4. Sistema de control: Control del PLC
5. Tabla del modelo y de parámetros (adaptable)
