IEC60335-1 cuadro 8 aparato de la sola estación para el control del PLC de la prueba del aparato electrodoméstico que dobla

IEC60335-1 cuadro 8 aparato de la sola estación para el control del PLC de la prueba del aparato electrodoméstico que dobla

IEC60335-1 Figure 8 Single Station Apparatus For Home Appliance Flexing Test PLC Control

Datos del producto:

Lugar de origen: CHINA
Nombre de la marca: HongCe
Certificación: Calibration Certificate (Cost Additional)
Número de modelo: HJ0608C

Pago y Envío Términos:

Cantidad de orden mínima: 1 sistema
Precio: Negotiatable
Detalles de empaquetado: madera contrachapada
Tiempo de entrega: 30 días
Condiciones de pago: T/T
Capacidad de la fuente: 10 /month determinado
Contactar ahora
Descripción detallada del producto
modelo: HJ0608C Doblar ángulo: 0-360°. Puede ser preestablecido
Doblar velocidad: 0~60 RPM, pueden ser preestablecidas Controlar: Control programable del PLC
Impulsión: motor servo Operación: Operación inteligente de la pantalla táctil
Fuente de alimentación: 230V 50HZ Garantía: 1 año
Alta luz:

electrical appliance tester

,

portable appliance testing equipment

IEC60335-1 cuadro 8 aparato de la sola estación para el control del PLC de la prueba del aparato electrodoméstico que dobla



Estándar:

Hogar y aparatos eléctricos similares – seguridad del IEC 60335-1 – parte 1: Cláusula 23,3 de los requisitos generales, cláusula 25,14 y cuadro 8, hogar y aparatos eléctricos similares - seguridad del IEC 60335-2-23 - parte 2-23: Requisitos particulares para los dispositivos para la cláusula 11,101 de la piel o del cuidado del cabello



Descripción estándar:

Cláusula 23,3 del IEC 60335-1:

Diversas partes de un dispositivo que puede moverse en relación con uno a en uso normal o durante mantenimiento del usuario no causará la tensión indebida a las conexiones eléctricas y a los conductores internos, incluyendo ésos que proporcionan continuidad de la conexión a tierra. Los tubos metálicos flexibles no causarán daño al aislamiento de los conductores contenidos dentro de ellos. las primaveras de la Abierto-bobina no serán utilizadas para proteger el cableado. Si un muelle en espiral, las vueltas cuyo el tacto uno otro, se utiliza con este fin, habrá una guarnición aislador adecuada además del aislamiento de los conductores.



La conformidad es comprobada por la inspección y por la prueba siguiente.



Si el doblar ocurre en uso normal, el dispositivo se coloca en la posición normal del uso y se suministra en el voltaje clasificado y se actúa bajo operación normal.



La parte movible se mueve al revés y adelante, para doblar el conductor con el ángulo más grande permitido por la construcción, el índice de doblar siendo 30 por minuto. El número de flexings es

−10 000, porque conductores doblados durante uso normal;

−100, porque conductores doblados durante mantenimiento del usuario.



El dispositivo no será dañado hasta el punto de la conformidad con este estándar se empeore y será cabida para el uso adicional. Particularmente, el cableado y sus conexiones soportarán la prueba de fuerza eléctrica de 16,3, el voltaje de la prueba que es reducido a 1 000 V y

aplicado entre las piezas vivas y las piezas de metal accesibles solamente. Además, no más que 10% de los filamentos de cualquier conductor del cableado interno entre la parte principal del dispositivo y la parte movible estará roto. Sin embargo, si los circuitos de fuentes del cableado que consumen no más que 15 W, después no más el que 30% de los filamentos estarán rotos.



Cláusula 25,14 del IEC 60335-1:

Los dispositivos proporcionaron un cordón de la fuente y se mueve eso mientras que es en funcionamiento será construida para proteger el cordón de la fuente adecuadamente contra excesivo doblando donde entra en el dispositivo.



La conformidad es comprobada por la prueba siguiente que se realiza en un aparato que tiene un miembro oscilante tal y como se muestra en del cuadro 8.



Fijar la parte del dispositivo que incluye la abertura de la entrada al miembro oscilante para, cuando el cordón de la fuente está en el centro de su viaje, el eje del cordón donde entra en el guardia o la entrada del cordón es vertical y pasa con el eje de la oscilación. El eje principal de la sección de cordones planos será paralelo al eje de la oscilación.



Se carga el cordón de modo que sea la fuerza aplicada

– 10 N, para los cordones que tienen una superficie transversal nominal que excede 0,75 milímetros de ²;

– 5 N, para otros cordones.



Ajustar la distancia X, tal y como se muestra en del cuadro 8, entre el eje de la oscilación y el punto donde el cordón o el guardia del cordón entra en el dispositivo, para cuando el miembro oscilante se mueve sobre su gama completa, el cordón y la carga hace el movimiento lateral mínimo.



Mueven al miembro oscilante con un ángulo del 90° (45° a cada lado de la vertical), el número de flexings para el tipo accesorios de Z que son 20 000 y para otros accesorios 10 000. El índice de doblar es 60 por minuto.



El cordón y sus piezas asociadas se dan vuelta con un ángulo del 90° después de mitad del número de flexings, a menos que se quepa un cordón plano.



Durante la prueba, los conductores se suministran en el voltaje clasificado y se cargan con la corriente clasificada del dispositivo. La corriente no se pasa a través del conductor de la conexión a tierra.



La prueba no resultará adentro

– un cortocircuito entre los conductores, tales que la corriente excede un valor igual dos veces a la corriente clasificada del dispositivo;

– una fractura de más de 10% de los filamentos de cualquier conductor;

– separación del conductor de su terminal;

– aflojamiento de cualquier guardia del cordón;

– daño al cordón o al guardia del cordón que podrían empeorar conformidad con este estándar;

– filamentos rotos que perforan el aislamiento y que llegan a ser accesibles.



Cláusula 11,101 del IEC 60335-2-23:

Los dispositivos que incorporan una conexión del eslabón giratorio se colocan con su eje importante horizontal, el cordón de la fuente que cuelga verticalmente. Una fuerza del tirón de 1 N se aplica al cordón de la fuente.



El dispositivo se suministra en el voltaje clasificado, la corriente que es 1,25 veces la corriente clasificada.



El dispositivo se gira sobre su eje importante hasta una tasa de aproximadamente 50 r/min, la dirección de la rotación que es invertida cada 20 revoluciones. La prueba se realiza para 1 500 revoluciones.



La subida de la temperatura de los contactos de desplazamiento no excederá de 65 K.



Cláusula 25,101 del IEC 60335-2-23:

Las conexiones del eslabón giratorio serán adecuadas para el uso normal del dispositivo.



La conformidad es comprobada por la prueba siguiente.



El dispositivo se actúa bajo condiciones especificadas en 11,101, el número de revoluciones que son aumentadas a 20 000.

Después de esta prueba, la conexión del eslabón giratorio y el cordón de la fuente serán cabidos para el uso adicional. Las piezas vivas no habrán llegado a ser accesibles y el dispositivo soportará la prueba de fuerza eléctrica de 16,3.



Uso:

Se utiliza para comprobar que el cordón de la fuente de los pequeños aparatos electrodomésticos (tales como pote del café/hierro eléctrico) y de las lámparas está protegido adecuadamente contra excesivo doblando donde entra en el dispositivo.



Muestra de la prueba:

Pequeños aparatos electrodomésticos, tales como pote del café, hierro eléctrico, tostadora, alumbrados y etc.



Parámetros:

Nombre del artículo Parámetros
El doblar o ángulo del eslabón giratorio 0-360°. Puede ser preestablecido
El doblar o velocidad del eslabón giratorio 0~60 RPM, pueden ser preestablecidas
Pruebe las épocas 0~999999 veces, pueden ser preestablecidas y ser exhibidas
Poder 230V 50Hz
Control Control programable del PLC
Impulsión Motor servo
Operación 7" operación inteligente de la pantalla táctil
Máximo de potencia de salida 5KW
Voltaje de salida 0~250V
Corriente de salida máxima 16A
Capacidad de carga máxima 15kg
Estación de prueba 1 estación
Accesorio del espécimen

Accesorios universales para los dispositivos de la pequeña casa, 1 sistema

Accesorios universales para los dispositivos de la piel y del cuidado del cabello, 1 sistema

Medición de la temperatura Termómetro infrarrojo de mano
Pesos de la carga 5N*1,10N*1
Estándares

IEC60335-1 cláusula 25,14. Cuadro 8,

IEC60335-2-23 cláusula 11,101 y 25,101

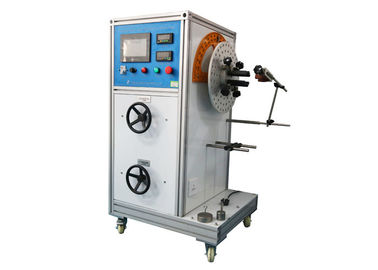

IEC60335-1 cuadro 8 aparato de la sola estación para el control del PLC de la prueba del aparato electrodoméstico que dobla 0

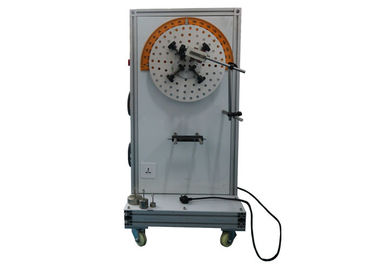

IEC60335-1 cuadro 8 aparato de la sola estación para el control del PLC de la prueba del aparato electrodoméstico que dobla 1
