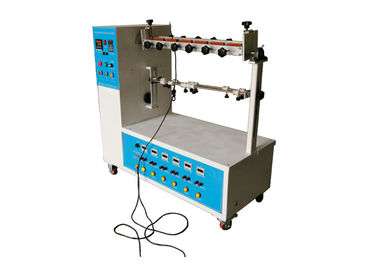

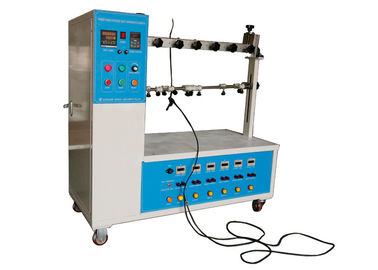

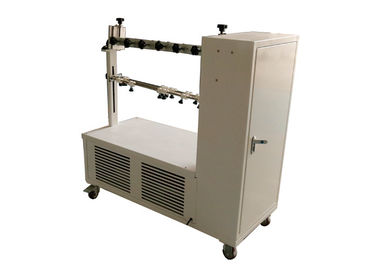

Cuadro 21 aparato de la prueba de la flexibilidad del cordón 999999 del enchufe

Cuadro 21 aparato de la prueba de la flexibilidad del cordón 999999 del enchufe

Figure 21 Plug Cord 999999 Flexibility Test Apparatus

Datos del producto:

Lugar de origen: CHINA
Nombre de la marca: HongCe
Certificación: Calibration certificate(cost additional)
Número de modelo: HC9919

Pago y Envío Términos:

Cantidad de orden mínima: 1 sistema
Precio: Negotiation
Detalles de empaquetado: madera contrachapada
Tiempo de entrega: 30 días
Condiciones de pago: L/C, T/T
Capacidad de la fuente: 10 sistemas por mes
Contactar ahora
Descripción detallada del producto
Estaciones de prueba: 6 estaciones épocas que doblan: 1-999999 (ajustable).
Doblar tarifa: 10~60 RPM (ajustables) Pesos: 10N/20N*6
Alta luz:

electric socket tester

,

socket tester

Cuadro 21 aparato del IEC 60884-1 de la prueba de la flexibilidad del cordón del enchufe con el control button de 6 estaciones



Estándar:

Enchufes y zócalo-mercados del IEC 60884-1 ‘para el hogar y los propósitos similares – parte 1: Cláusula 23,4, cuadro 21 de los requisitos generales’



Descripción estándar:

Los enchufes no--rewirable y los zócalo-mercados portátiles no--rewirable serán diseñados de una manera tal que el cable flexible se proteja contra excesivo doblando adonde entra en el accesorio.



Los guardias proporcionados con este fin estarán de material de aislamiento y serán fijados de una manera confiable.



La conformidad es comprobada por la inspección y por una prueba que dobla hecha mediante un aparato tal y como se muestra en del cuadro 21.



La prueba se hace en nuevos especímenes.

El espécimen se fija al miembro oscilante del aparato de modo que, cuando está en el centro de su viaje, el eje del cable flexible, donde incorpora el espécimen, sea vertical y pase con el eje de la oscilación.



Los especímenes con los cordones planos se montan de modo que el eje principal de la sección sea paralelo al eje de la oscilación.



El accesorio será fijado en el aparato de la prueba así:

– enchufes: por los pernos;

– zócalo-mercados portátiles: en una distancia de 4 milímetros a 5 milímetros en dirección del cable flexible, de la cara del compromiso; un enchufe de la prueba que tiene las dimensiones máximas será insertado en el zócalo-mercado portátil durante la prueba.



El accesorio está, por la variación de la distancia entre la parte de fijación del miembro oscilante y el eje de la oscilación, colocado de modo que el cable flexible haga el movimiento lateral mínimo cuando mueven al miembro oscilante del aparato de la prueba sobre su viaje completo.



El cable flexible se carga con una masa tales que es la fuerza aplicada

– 20 N para los accesorios con los cables flexibles que tienen una superficie transversal nominal que excede 0,75 milímetros 2;

– 10 N para otros accesorios.



Un igual actual a la corriente clasificada del accesorio o a la corriente siguiente, cualquiera es cuanto el más bajo, se pasa a través de los conductores:

– 16 A para los accesorios con los cables flexibles que tienen de 0,75 milímetros una superficie transversal nominal más grandes2;

– 10 A para los accesorios con los cables flexibles que tienen una superficie transversal nominal de 0,75 milímetros2;

– 2,5 A para los accesorios con los cables flexibles que tienen una superficie transversal nominal menos de 0,75 milímetros2.



El voltaje entre los conductores es igual al voltaje clasificado del espécimen.



Mueven al miembro oscilante con un ángulo del 90° (45° a cada lado de la vertical), el número de flexings que son 10 000 y el índice de doblar 60/min.



Los especímenes con los cables flexibles de la sección circular se dan vuelta con el 90° en el miembro oscilante después de 5 000 flexings; los especímenes con los cables flexibles planos están doblados solamente en un perpendicular de la dirección al avión que contiene las hachas de los conductores.



Durante la prueba que dobla, habrá

– ninguna interrupción de la corriente,

– ningún cortocircuito entre los conductores.



Después de la prueba, el guardia, eventualmente, no se habrá separado del cuerpo y el aislamiento del cable flexible no mostrará ninguna muestra de la abrasión o del desgaste; los filamentos quebrados de los conductores no habrán perforado el aislamiento en cuanto para llegar a ser accesibles.



Uso:

Este dispositivo se utiliza para la prueba las propiedades que doblan de los enchufes no--rewirable (terminales) y los zócalo-mercados portátiles no--rewirable, comprueban la fuerza de cansancio del cable y de la chaqueta de transmisión.



Muestra de la prueba:

Enchufes no--rewirable y zócalo-mercados portátiles no--rewirable



Característica:

La velocidad que reduce controles de motor la estructura inestable del cursor para hacer el movimiento de intercambio, los left and right que doblan ángulos es ajustada por la escala manual, y el modelo automático de la pantalla táctil del ajuste del ángulo puede ser modificado para requisitos particulares.

El probador cierre automático cuando los tiempos de la prueba de la precolocación terminaron.



Parámetros:

Fuente de alimentación AC220V, 60Hz
Números de estaciones de prueba 6, con 6 sistemas de abrazaderas
Números de épocas que doblan 1-999999 (ajustable). Con 6 contadores independientes correspondiente a cada estación, y hay un contador general
Índice de doblar 10~60 RPM (ajustables)
Doblar ángulos Ángulo del eslabón giratorio por ambas partes para 45°, 60°, el 90°
Alambres de conexión de la muestra 6 PCS
Pesos 10N/20N*6 (el peso de UL113g y de 284g)
Fractura de la indicación Exhibición del indicador
Dimensiones L*W*H=870mm *610mm* 820m m



Teoría mecánica

El bloque inestable en la caja de cambios de la reducción es conducido por el motor eléctrico para hacer la acción de intercambio.



Cuadro 21 aparato de la prueba de la flexibilidad del cordón 999999 del enchufe 0
