| Lugar de origen: | China |
| Nombre de la marca: | HongCe |
| Certificación: | Calibration Certificate (Cost Additional) |
| Número de modelo: | HC9903A |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | Negotiatable |
| Detalles de empaquetado: | madera contrachapada |
| Tiempo de entrega: | 30 días |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10 /month determinado |
| estándar: | IEC60947-1 | Altura de la prueba: | 250~500m m |
|---|---|---|---|
| Diámetro del giro: | 75m m | Tarifa de la prueba: | 10±2 RPM |
| Diámetro del agujero de la virola: | 6.5~28.6m m | Tiempos de la prueba: | 0~9999 |
| Alta luz: | equipo de prueba del IEC de 500m m,Equipo de prueba del IEC del IEC 60947-1,Equipo de prueba del IEC de 2 RPM |
||

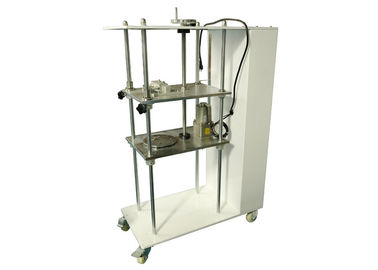

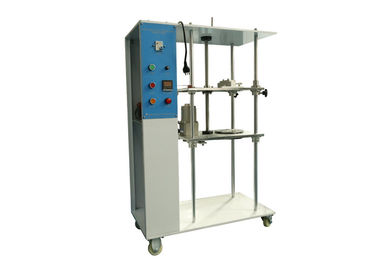

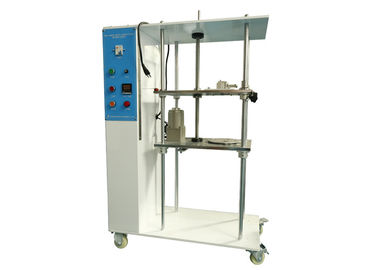

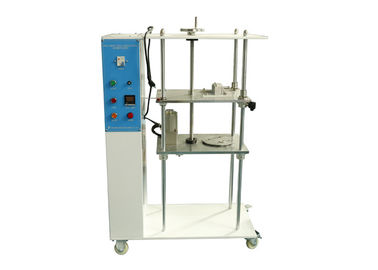

10 aparatos de la prueba de la flexión del equipo de prueba del IEC del ± 2 RPM de la RPM para el buje de la altura 250~500m m de los conductores dentro 15m m
Estándar:
Dispositivo de distribución del IEC 60947-1 ‘y controlgear de baja tensión – parte 1: Cláusula 8.2.4.3, cuadro 1 de las reglas generales’
Descripción estándar:
La prueba debe ser realizada con el equipo de prueba conveniente. El número especificado de conductores será conectado con el terminal. La longitud de los conductores de la prueba debe ser 75 milímetros más larga que la altura H especificada en el cuadro 5. Los tornillos de fijación serán apretados con un esfuerzo de torsión de acuerdo con el cuadro 4 o con el esfuerzo de torsión especificado por el fabricante. El dispositivo probado será asegurado tal y como se muestra en del cuadro 1.
Cada conductor se sujeta a los movimientos circulares según el procedimiento siguiente:
El extremo del conductor bajo prueba será pasado a través de un buje apropiado del tamaño en un cristal de exposición colocado en una altura H debajo del terminal del equipo, según lo dado en el cuadro 5. Los otros conductores estarán doblados para no influenciar el resultado de la prueba. El buje será colocado en el cristal de exposición horizontal concéntrico con el conductor. El buje será movido de modo que su línea central describa un círculo del diámetro de 75 milímetros sobre su centro en el avión horizontal en 1 0 ± 2 RPM de la RPM. La distancia entre la boca del terminal y la superficie superior del buje estará a 1 5 milímetros de la altura H en el cuadro 5. El buje debe ser lubricado para prevenir atar, torcer o la rotación del conductor aislado. Una masa como se especifica en el cuadro 5 debe ser suspendida del extremo del conductor. La prueba consistirá en 135 revoluciones continuas.
Durante la prueba, el conductor ni escurrirá del terminal ni de la rotura cerca de la unidad de fijación con abrazadera.
Uso:
Se utiliza para juzgar si el diseño y la estructura del terminal del tornillo de fijación es correspondientes con el requisito no del sobre-daño al alambre. Además, también se utiliza para comprobar si el terminal del tornillo de fijación puede llevar la tensión durante el proceso de uso normal.
Parámetros:
| Modelo | HC9903A |
| Tarifa de la prueba | 10±2 RPM |
| Diámetro del giro | 75m m |
| Tiempos de la prueba | 0-9999 |
| Pesos | 0,2, 0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22.7kg (pesos sobrepuestos) |
| Altura de la prueba | 250~500m m |
| Diámetro del agujero de la virola | 6.5m m, 9.5m m, 13m m, 14,5 milímetros, 15.9m m, 19.1m m, 22.2m m, 25.4m m y 28.6m m, PC 9 |
| Estándares | IEC60947-1 |
Tabla de la lista del peso:
| No. | Masa del peso (kilogramos) | Cantidad |
| 1# | 0,2 con el gancho | 1 PC |
| 2# | 0,3 con el gancho | 1 PC |
| 3# | 0,4 con el gancho | 1 PC |
| 4# | 0,7 con el gancho | 1 PC |
| 5# | 0,7 a través del agujero | PC 2 |
| 6# | 0,9 con el gancho | 1 PC |
| 7# | 0,9 a través del agujero | PC 2 |
| 8# | gancho 1.4with | 1 PC |
| 9# | 2 con el gancho | 1 PC |
| 10# | 2 a través del agujero | 1 PC |
| 11# | 2,3 a través del agujero | 1pc |
| 12# | 4,5 con el gancho | 1 PC |
| 13# | 4,5 a través del agujero | 1pc |
| 14# | 6,8 con el gancho | 1 PC |
| 15# | 6,8 a través del agujero | 1 PC |
| 16# | gancho de 8 .2with | 1 PC |
Tabla de la colocación de los pesos:
| Total requerida (kilogramos) | Colocación |
| 0,2 | 1# |
| 0,3 | 2# |
| 0,4 | 3# |
| 0,7 | 4# |
| 0,9 | 6# |
| 1,4 | 8# |
| 2 | 9# |
| 2,9 | 9#+7# |
| 4,5 | 12# |
| 5,9 | 12#2*5# |
| 8,6 | 14#+2*7# |
| 9,5 | 9#+13#+11#+5# |
| 10,4 | 12#+13#+2*5# |
| 14 | 14#+13#+10#+5# |
| 15 | 16#+15# |
| 16,8 | 16#+13#+11#+2*7# |
| 20 | 16#+15#+11#+10#+5# |
| 22,7 | 16#+15#+13#+11#+7# |
