Equipo de prueba del impacto del martillo 50J del péndulo de la alta energía

Equipo de prueba del impacto del martillo 50J del péndulo de la alta energía

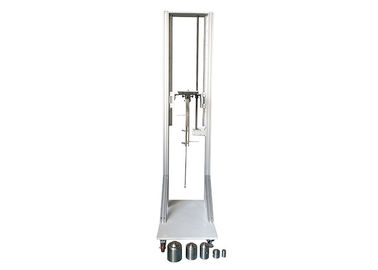

High Energy Pendulum Hammer 50J  Impact Testing Equipment

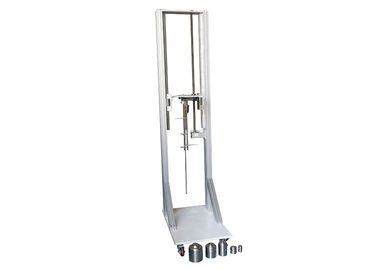

High Energy Pendulum Hammer 50J  Impact Testing Equipment

Datos del producto:

Lugar de origen: CHINA
Nombre de la marca: HongCe
Certificación: calibration certificate
Número de modelo: HC9921A

Pago y Envío Términos:

Cantidad de orden mínima: 1 sistema
Precio: Negotiatable
Detalles de empaquetado: madera contrachapada
Tiempo de entrega: 25 días
Condiciones de pago: T/T
Capacidad de la fuente: 10 /month determinado
Contacto
Descripción detallada del producto
Material: Acero inoxidable Elemento del impacto: 2,5,10,20,50J opcional
Altura del descenso: 200-1200m m Ángulo del péndulo: 0-90 ° ajustable
Nombre de producto: Aparato de la prueba del martillo del péndulo Garantía: 1 año
Estándar: IEC60068-2-75, IEC62262 Uso: máquina de prueba del impacto
Alta luz:

impact test equipment

,

pendulum impact testing machine

Elementos de acero inoxidables del impacto del aparato de la prueba del martillo del péndulo de la alta energía de la máquina de prueba de impacto



Estándar:

IEC60068-2-75 prueba ambiental – parte 2: Pruebas – prueba Eh: Prueba Eha de la cláusula 5 de las pruebas del martillo: Martillo del péndulo, grados IEC62262 de la protección proporcionados por los recintos para el equipo eléctrico contra los impactos mecánicos externos (código de IK)



Descripción estándar:

El aparato de la prueba consiste básicamente en un péndulo que gira en su extremo superior a fin de para ser mantenido un avión vertical. El eje del pivote está en 1 000 milímetros sobre el punto de medición. El péndulo se compone de un brazo nominal rígido y de un elemento llamativo que cumple con los requisitos del cuadro 1.

Para probar pesado, voluminoso o difícil manejar especímenes, un péndulo portátil puede ser utilizado. Cumplirá con la descripción antedicha pero su pivote se puede fijar directamente en el espécimen o en una estructura movible. En este caso, será asegurado que, antes de las pruebas, el eje del péndulo es horizontal, que su fijación es suficientemente rígida, y que el punto de impacto está en el avión vertical que pasa con el eje.

En todos los casos, cuando se lanza el péndulo, será permitido bajar solamente bajo los efectos de fuerza gravitacional.



Uso:

Se aplica para probar el grado mecánico de la fuerza de la colisión cuando chocan las cáscaras del equipo eléctrico los objetos externos.



Muestra de la prueba:

La cáscara del gabinete medidor de la energía eléctrica, caja de conexiones de la centralita telefónica del cable de la subestación y del cable y equipo similar.



Característica:

El marco de este dispositivo es soldado con autógena por el acero inoxidable, la estructura es compacta y durable. Las consolas de montaje se pueden ajustar hacia arriba y hacia abajo, y el ángulo del impacto es el ° 0-90 ajustable, el aparato entero de la prueba es fácil ser actuado. El dispositivo es un dispositivo del impacto del péndulo de la alta energía para 2J y arriba.



Parámetros:

Ángulo de la barra del péndulo 0-90 ° ajustable, exhibición de la escala
Longitud de la barra del péndulo

1000m m.

φ9 se utiliza para 1J y 2J, φ15.9 se utiliza para 5J, 10J, 20J y 50J

Elementos del impacto 2J, 5J, 10J, 20J, 50J
Altura del impacto 200mm~1200m m ajustables




Energía del impacto, masa equivalente y tabla de la altura del descenso:

Energy/J 2 5 10 20 50
Kilogramo total equivalente (los ±2%) 0,5 1,7 5 5 10
Altura de la caída el mm±1% 400 300 200 400 500




Relación entre el código de IK y la tabla de la energía del impacto:

Código de IK IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
Impacto energy/J * 0,14 0,2 0,35 0,5 0,7 1 2 5 10 20





Principios mecánicos:

Se diseña este aparato y fabricado según IEC 60068-2-75, la parte frontal de la barra del péndulo está conectada con los elementos destacados, ajusta la barra del péndulo a cierta altura y lanzar la, después el oscilación de la barra del péndulo libremente para afectar la superficie de la muestra de la prueba dentro del para definir área. Diversos elementos llamativos totales equivalentes están correspondiente a diversas energías del impacto, y se aplican a diversa prueba de fuerza del recinto del equipo eléctrico.

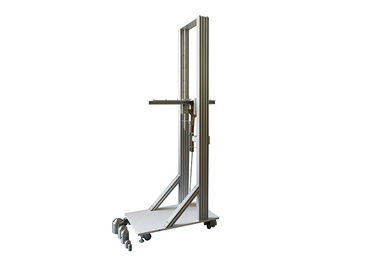

Equipo de prueba del impacto del martillo 50J del péndulo de la alta energía 0Equipo de prueba del impacto del martillo 50J del péndulo de la alta energía 1
