buque de aluminio del equipo de prueba del IEC de 110m m para los Hotplates de prueba de la inducción |
Datos del producto:
Pago y Envío Términos:
|
Capacidad de salida: | 20KVA | Forma de onda: | SINEWAWE |
---|---|---|---|
CORRIENTE MÁXIMA DE LA MARCHA ALTA: | 55.6A | CORRIENTE MÁXIMA DEL ENGRANAJE BAJO: | 27.8A |
tensión: | el 380V±15% | Número de la fase: | Fase Tres |
Alta luz: | probador del IEC,Equipo del prueba de laboratorio |

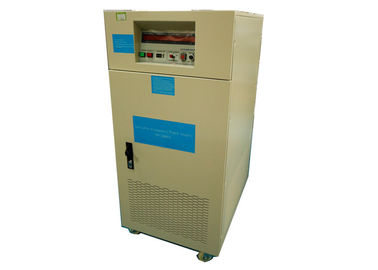

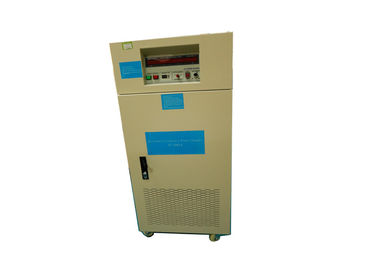

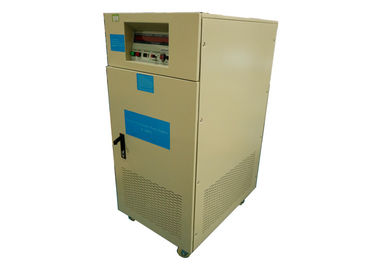

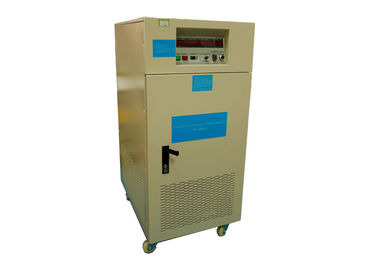

Capacidad de salida video audio de las consideraciones ambientales del equipo de prueba de la frecuencia variable 20KVA
Información de producto:
Este producto es ampliamente utilizado en diversos campos, y proporciona el sistema de abastecimiento de las soluciones del cliente de consideraciones ambientales del poder, optimización del poder de la colocación de la carga, acciona la selección a juego, diseñada para caber las necesidades de la fabricación, magro y el mantenimiento eficiente, oportuno y perfeccionar, puede cubrir totalmente las necesidades de clientes.
Parámetros técnicos:
Artículo | Parámetro | |
Capacidad de salida | 20KVA | |
Entrada de la CA | ||
Número de la fase | Trifásico | |
Forma de onda | SINEWAWE | |
Voltaje | el 380V±15% | |
Gama de fluctuación de la frecuencia | 50HZ o el 60HZ±15% | |
factor de poder | ﹥0.9 | |
Entrada CC | ||
Número de la fase | Trifásico | |
Forma de onda | SINEWAWE | |
Voltaje del engranaje bajo | 0-260V continuamente ajustable | |
Voltaje de la marcha alta | 0-520V continuamente ajustable | |
Frecuencia | 60HZ, 50HZ, 40-499.9HZ continuamente ajustable | |
Estabilidad de la frecuencia | el ≤0.01% | |
Corriente máxima de la marcha alta (a) | 55.6A | |
Corriente máxima del engranaje bajo (a) | 27.8A | |
Funcionamiento entero de la máquina | ||
Tarifa de la regulación del poder | el ﹤1% | |
Tarifa de la regulación de la carga | el ﹤1% | |
Distorsión de forma de onda | el ﹤2% | |
Eficacia | el ﹥90% | |
Tiempo de respuesta | ≤2ms | |
Factor de cresta | 3:1 | |
Exhibición | ||
Interfaz de la exhibición | Pantalla LED de Digitaces | |
Voltaje ‘ | 4 dígitos, voltímetro digital, resolución 0.1V | |
Actual | 4 dígitos, amperímetro digital, resolución 0.1A | |
Poder | 4 dígito, vatímetro digital | |
Frecuencia | número de 4 dígitos, metro de frecuencia digital |
El orden de la explicación es de izquierda a derecha, de arriba a abajo, y se describe paso a paso:
1. Tabla de la indicación de la frecuencia de la salida: El indicador digital muestra la frecuencia de la salida a un lugar decimal.
2. Tabla de la indicación del voltaje de salida: El indicador digital muestra el valor del voltaje de salida.
3. Tabla de la indicación actual de la carga: El indicador digital muestra a salida valor actual.
4. Tabla del indicador del vatio de la carga: valor de potencia de salida del indicador digital.
5. Botón del interruptor: La tecla de partida del interruptor.
6. Poder-en el interruptor de reset: Los viajes del inversor debidos sobrecargar o circuito abierto. Cuando la alarma suena, presione este botón para recomenzar.
7. Interruptor dip de la frecuencia: Ajuste programable de frecuencia fija 40.0-499.9HZ (del dial).
8. Interruptor del voltaje de salida: segundo engranaje 0-150V o 0-300V.
9. Botón estándar del ajuste de la salida del voltaje: Diez-vuelta que ajusta el interruptor, que se puede ajustar para conseguir el voltaje estándar usted necesita.
10. Interruptor trifásico de la exhibición de la corriente de salida: puede exhibir el valor actual de salida de cada fase. (Solamente para los modelos trifásicos de la salida).
11. Haga salir el zócalo universal: cargue debajo de 10A. (Solamente para los inversores monofásicos 500W~5KVA)
12. PODER: Interruptor de alimentación principal.
13. O/P: Interruptor de la carga de la salida.
14. Entre el bloque de terminales.
15. Bloque de terminales de salida.
Instrucciones de la operación
1. Primer corte el interruptor a la posición de reposo.
2. Compruebe por favor el interruptor de la integridad del equipo antes de usar, y gire la exhibición del botón de diversas funciones para asegurarse de que no hay flojedad.
3. Compruebe si la energía de entrada está dentro de lo especificado y entonces cambie el interruptor de alimentación principal a la posición de trabajo.
4. Fije la frecuencia de la salida. La frecuencia indicada en el dial es la frecuencia de la salida. Al fijar la frecuencia del ciento-dígito, usted necesita presionar el botón de OFF/RESET primero.
5. Presione impresión: Apague por favor el interruptor de salida antes de presionar este interruptor.
6. Ajuste el voltaje de salida: Corte el interruptor del voltaje de salida a la posición deseada del engranaje.
(a) engranaje 0-150V picosegundo de Lo-V: Utilice este fichero debajo de 150V.
(b) posición 0-300V picosegundo del engranaje del VIH: Utilice este fichero para 150V o más.
7. Conecte la linea de entrada de la carga y gire el interruptor de salida para conseguir la fuente de alimentación estándar para el valor exhibido en cada exhibición de la función.
8. Se sobrecarga o se cortocircuita la máquina. Cuando la sobrecarga o el cortocircuito, el circuito de protección cortó inmediatamente del zumbador las alarmas de potencia de salida, y. Apague por favor la carga primero, después presione el interruptor de reset (OFF/RESET) para parar la alarma. Entonces presione impresión para comenzar la fuente de alimentación. Compruebe la condición de carga, confirme que no hay anormalidad, y después devuelva el interruptor de la carga encendido.
9. Presione OFF-RESET durante la operación para cortar el voltaje de salida.
Condición anormal | Solución |
No puede patear | 1. si hay un fallo eléctrico o no |
Corte “NFB” a 0N | |
3. Compruebe el cable eléctrico, enchufe, zócalo | |
4. Compruebe el fusible | |
La frecuencia de la salida se exhibe normalmente. Pero el voltímetro y el amperímetro exhiben como “0" | 1. Dé vuelta al interruptor a APAGADO |
2.Adjust el voltaje de salida al interruptor cero | |
3. 3. corte el interruptor a APAGADO | |
La frecuencia de la salida es normal, pero el voltaje y el amperímetro se exhiben como “0" y los sonidos de la advertencia. | 1. Compruebe y reduzca la corriente de la carga |
2. Presione el interruptor de RESET | |
3. Espere la máquina para retrasar el comenzar | |
4. Reoperación |
Advertencia:
1. El inversor tiene diversos estándares de la instalación debido a diversa capacidad. Siga por favor las especificaciones de su inversor.
Elija la manera apropiada de atar con alambre, especialmente atención de la paga al diámetro de alambre debe cumplir con las regulaciones.
2. Preste por favor la atención al extremo de la entrada del inversor, evítela compartir un interruptor con el otro equipo y cerca de la cabeza de la fuente de alimentación de la ciudad.
3. Confirme que el voltaje de fuente de la energía de entrada resuelve el voltaje clasificado entrada del inversor.
4. Corte por favor la corriente al atar con alambre, y no actúe la línea de fuego para la seguridad.
5. Seleccione por favor el tamaño del alambre del cableado según las regulaciones del electricista, y preste la atención al ajuste del tornillo.
6. Utilice por favor la construcción del O-terminal para el terminal.
7. Asegúrese por favor de que el alambre que pone a tierra del inversor esté ejecutado.
8. La energía de entrada no se puede conectar con la fuente de potencia de salida.
9. Los componentes del semiconductor en el tablero de control interno son susceptibles a la electricidad estática y al daño. No toque al tablero de control.
10. El trabajo de las condiciones y del cableado del inversor tiene un impacto directo en la función normal del inversor, de su vida de servicio e incluso de la seguridad. Por lo tanto, esté seguro de seguir los requisitos antedichos para la instalación y el cableado.
