Datos del producto:
Pago y Envío Términos:
|
| Pesos: | 0,3, 0,4, 0,7, 0,9, 1.4kg | Pruebe la altura: | 260, 280, 300, 320m m |
|---|---|---|---|
| Diámetro del agujero de la virola: | 6,5, 9,5, 13, 14.5m m | pruebe las épocas: | 0~9999 |
| Diámetro del giro: | 75m m | Pruebe la tarifa: | 10±2 RPM |
| Alta luz: | probador del zócalo eléctrico,probador eléctrico del enchufe |
||

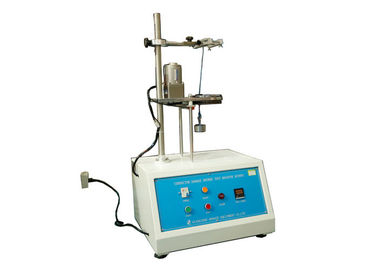

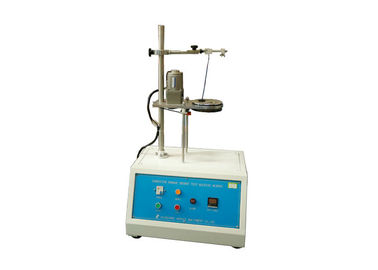

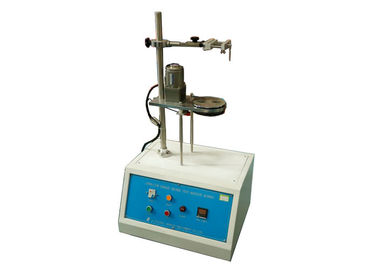

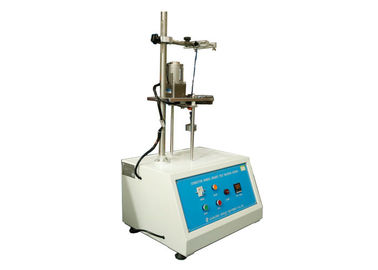

El cuadro 11 dispositivo de prueba de la tarifa IEC60884 de la prueba de 10±2 RPM para comprobar daño a los conductores escoge la estación de trabajo
Estándar:
Enchufes y zócalo-mercados del IEC 60884-1 ‘para el hogar y los propósitos similares – parte 1: Cláusula 12.2.2, 12.3.10 y cuadro 11 de los requisitos generales’
Uso:
Es uso comprobar si los terminales con el tornillo y los terminales screwless pueden osos la fuerza del mecanismo bajo operación normal. Principalmente uso de juzgar si el diseño y la estructura del tornillo que afianzan los terminales con abrazadera cumplen el requisito de la abrazadera los conductores sin daño excesivo.
Muestra de la prueba:
Terminales de tornillo y terminales screwless
Parámetros:
| Modelo | HC9903 |
| Pruebe la tarifa | 10±2 RPM |
| Diámetro del giro | 75m m |
| Pruebe las épocas | 0~9999 |
| Pesos | 0,3, 0,4, 0,7, 0,9, 1.4kg |
| Pruebe la altura | 260, 280, 300, 320m m |
| Diámetro del agujero de la virola | 6,5, 9,5, 13, 14.5m m |
| Estándares | IEC60884-1, IEC60669-1 |
Prueba normal
1. Ajuste de la escala: Desbloquee la nuez fija de la posición de la escala, ajuste el accesorio a la altura requerida para que haya la prueba y fíjelo.
2. Centre el ajuste: utilice el martillo del alambre para encontrar el centro de la placa giratoria. Aquí necesitamos corresponder a la forma de la muestra, de modo que el terminal interlineado de la muestra sea alineación.
3. Instalación de la muestra.
3.1. Los terminales de la conexión están conectados con los alambres correspondientes, y la abrazadera y fijan los accesorios después de instalar.
3.2. El alambre está a través al buje correspondiente e instala el contrapeso correspondiente.
3.3. Tabla de la comparación del peso, de la altura y del buje como abajo:
| Superficie transversal nominal del conductor (² del milímetro) | Diámetro del agujero del buje (milímetro) | Altura (milímetro) | Masa para el conductor (kilogramo) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
|
|||
4. Pasos normales de la prueba:
4.1. Preestablezca el】 del tiempo de la prueba del 【según requisitos estándar, presione 4.2. Presione el botón del】 del comienzo del 【, el comienzo del dispositivo para correr, la placa giratoria giran hasta una tasa de 10r/min., después de alcanzar al】 del tiempo de la prueba del 【, a la parada automática de la prueba y con aviso sano. 4.3. Presione el botón de reinicio amarillo para quitar el aviso de la voz. Después de que se termine la prueba, el interruptor del disyuntor debe ser tirado hacia abajo y cortar la fuente de alimentación. 4.4. Conclusión: Durante la prueba, el conductor ni escurrirá de la unidad ni de la rotura de fijación con abrazadera cerca de la unidad de fijación con abrazadera, ni el conductor será dañado a fin de hacerla impropia para el uso adicional.
