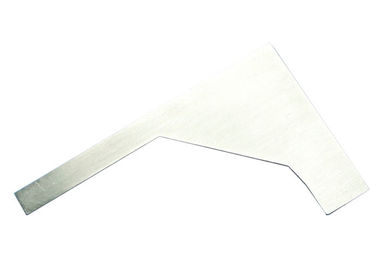

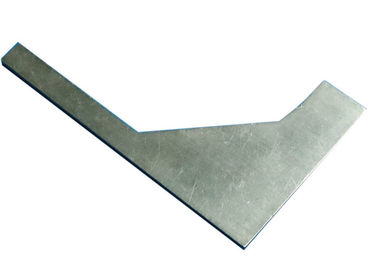

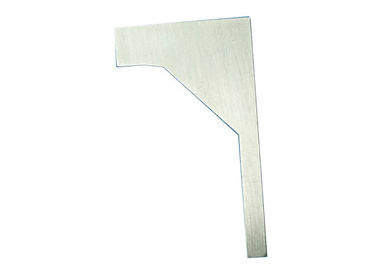

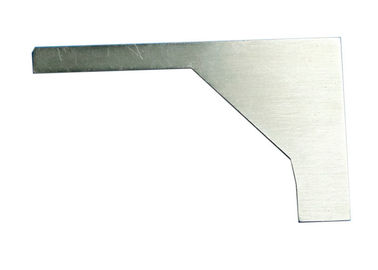

cláusula 24,17 y 24,18 cuadro 32 indicador del grueso de 2 milímetros de la tapadera del acero inoxidable

IEC60884-1 cláusula 24,17 y 24,18 cuadro 32 indicador de la tapadera del acero inoxidable

Estándar:

Enchufes y zócalo-mercados del IEC 60884-1 ‘para el hogar y los propósitos similares – parte 1: Cláusula 24,17 y 24,18, cuadro 32 de los requisitos generales’.

Uso:

Se utiliza para comprobar la línea de contorno de la cubierta o de la tapadera. Se ha convertido en un equipo imprescindible e importante en fabricante de los aparatos electrodomésticos, departamentos de inspección de la calidad y funcionamiento detectado institución de la seguridad de R y de D de los productos eléctricos del hogar.

Muestra de la prueba:

Parámetros:

Pasos de la operación:

Refiera por favor a IEC60884-1, el indicador mostrado en el cuadro 32 se empuja hacia cada lado de cada cubierta o cubierta-placa cuál es fija sin los tornillos en un montaje o una superficie favorable, tal y como se muestra en del cuadro 33. La cara B que descansa sobre el montaje/la superficie favorable, con el perpendicular de la cara A a ella, el indicador se aplica perpendicularmente a cada lado bajo prueba.

Las distancias entre la cara C del indicador y el esquema del lado bajo prueba, paralelo medida para hacer frente a B, no disminuirán (a excepción de los surcos, agujeros, formas cónicas reversas o similares, colocados en una distancia menos de 7 milímetros de un avión incluyendo la cara B y conformación con la prueba de 24,18) cuando se repiten las medidas, a partir del punto X en dirección de la flecha Y (véase el cuadro 34).
