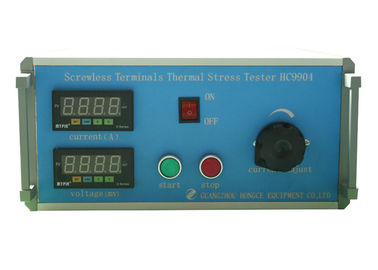

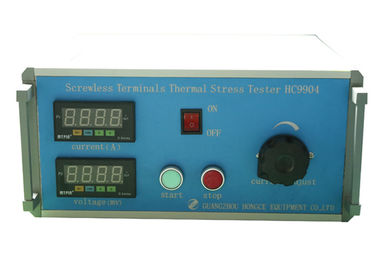

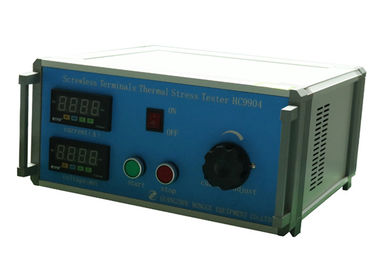

El dispositivo de la prueba de tensiones eléctricas y termales de IEC60884-1 para los terminales Stepless de Screwless ajusta ciclos de la corriente 192 de la carga

El dispositivo de la prueba de tensiones eléctricas y termales de IEC60884-1 para los terminales Stepless de Screwless ajusta la corriente de la carga

Estándar:

Enchufes y zócalo-mercados del IEC 60884-1 ‘para el hogar y los propósitos similares – parte 1: Cláusula 12.3.11 de los requisitos generales’.

La conformidad es comprobada por las pruebas siguientes a) y b), que se realizan en cinco terminales screwless de los zócalo-mercados que no se han utilizado para ninguna otra prueba.

Ambas pruebas se realizan con los nuevos conductores de cobre.

a) La prueba se realiza que carga los terminales screwless para 1 h con una corriente alternada como se especifica en el cuadro 10 y que conecta los conductores sólidos rígidos 1 m de largo que tiene la superficie transversal nominal como se especifica en la misma tabla.

La prueba se realiza en cada unidad de fijación con abrazadera.

Cuadro 10 – prueba actual para la verificación de tensiones eléctricas y termales en el uso normal para los terminales screwless

Durante la prueba la corriente no se pasa a través del zócalo-mercado, sino solamente a través de los terminales.

Inmediatamente después de este período, la caída de voltaje a través de cada terminal screwless se mide con fluir actual clasificado.

De ningún modo caída de voltaje para exceder de 15 milivoltio.

Las medidas se hacen a través de cada terminal screwless y tan cerca como sea posible al lugar del contacto.

Si la conexión trasera del terminal no es accesible, los especímenes se pueden preparar adecuadamente por el fabricante; el cuidado será tomado para no afectar al comportamiento de los terminales.

El cuidado será tomado para asegurarse de que, durante el período de la prueba, incluyendo las medidas, los conductores y los dispositivos de la medida no están movidos perceptiblemente.

b) Los terminales screwless sujetados ya a la determinación de la caída de voltaje especificada en la prueba anterior a) se prueban como sigue.
Durante la prueba, un igual actual al valor actual de la prueba dado en el cuadro 10 se pasa.

El arreglo entero de la prueba, incluyendo los conductores, no será movido hasta que las medidas de la caída de voltaje se hayan terminado.

Los terminales se sujetan a 192 ciclos de la temperatura, cada ciclo que tiene una duración de aproximadamente 1 h y se realizan como sigue:
– los flujos actuales para el minuto aproximadamente 30;
– por otro período del minuto aproximadamente 30 ningunos flujos actuales.

La caída de voltaje en cada terminal screwless se determina como prescrito para la prueba de a) después de cada 24 ciclos de la temperatura y después de los 192 ciclos de la temperatura se han terminado.

De ningún modo caída de voltaje para exceder de 22,5 milivoltio o dos veces el valor medido después del 24to ciclo, cualquiera es el más pequeño.

Después de esta prueba una inspección por la visión normal o corregida sin la ampliación adicional no mostrará ningún cambio que empeora evidentemente uso adicional tal como grietas, deformaciones o similares.

Además, la prueba de fuerza mecánica según 12.3.10 se repite y todos los especímenes soportarán esta prueba.

Uso:

Es uso para la prueba que los terminales screwless soportarán las tensiones eléctricas y termales que ocurren en uso normal.

Muestra de la prueba:

Terminales de Screwless

Parámetros:
