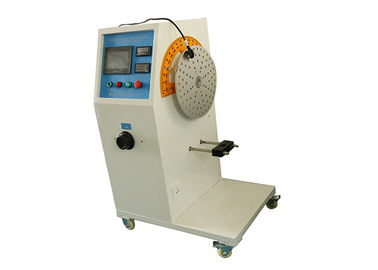

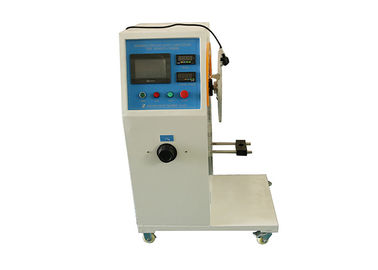

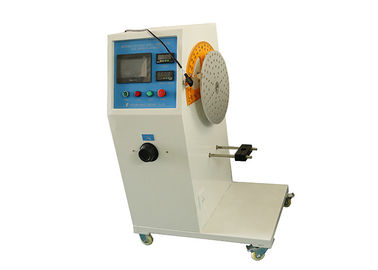

Cordón que dobla la máquina IEC60335 de la sola estación del ° de la prueba 0-360 para el aparato electrodoméstico

Cordón del control del PLC IEC60335 que dobla la máquina de la sola estación del ° de la prueba 0-360 para el aparato electrodoméstico

Introducción de productos

El cordón de la fuente del aparato electrodoméstico que dobla el aparato de la prueba es special diseñado y fabricado según IEC60335-1, GB4706-1, IEC60335-2-14, GB4706-30 la cláusula 23,3 y 25,14 y etc., se utiliza para comprobar el funcionamiento (de doblez) de la resistencia del cable eléctrico que dobla de los pequeños aparatos electrodomésticos (tales como pote del café/hierro eléctrico) y de las lámparas, también aplicables para saber si hay el cable eléctrico que dobla el probador de la resistencia de enchufes y de zócalos.

El dispositivo de la prueba adopta al control eléctrico del PLC, sistema inteligente de la operación de la pantalla táctil del color de 7 pulgadas; motor servo que controla el ángulo de la prueba, instrumento digital de la alta precisión, conversión de frecuencia digital del alto rendimiento, regulación exacta de la velocidad, seis contadores de tiempo de la memoria del número, abrazadera combinada multifuncional, indicador de centro de la rotación, ángulo de plegado ajustable, 4kw de potencia de salida. Pruebe las épocas (máximo de 999999 veces), velocidad de la prueba, y los ángulos de la prueba pueden ser preestablecidos; tiene función de detección de la corriente eléctrica. Este dispositivo puede cumplir los requisitos de la prueba la mayor parte de los pequeños aparatos eléctricos del hogar, la gama aplicable está extensamente.

Parámetros técnicos

Descripción estándar

23,3 diversas partes de un dispositivo que puede moverse en relación con uno a en uso normal o durante mantenimiento del usuario no causará la tensión indebida a las conexiones eléctricas y a los conductores internos, incluyendo ésos que proporcionan continuidad de la conexión a tierra. Los tubos metálicos flexibles no causarán daño al aislamiento de los conductores contenidos dentro de ellos. las primaveras de la Abierto-bobina no serán utilizadas para proteger el cableado. Si un muelle en espiral, las vueltas cuyo el tacto uno otro, se utiliza con este fin, habrá una guarnición aislador adecuada además del aislamiento de los conductores.

La NOTA 1 la envoltura de un cordón flexible que cumple con IEC 60227 o IEC 60245 se mira como guarnición aislador adecuada.

La conformidad es comprobada por la inspección y por la prueba siguiente.

Si el doblar ocurre en uso normal, el dispositivo se coloca en la posición normal del uso y se suministra en el voltaje clasificado y se actúa bajo operación normal.

La parte movible se mueve al revés y adelante, para doblar el conductor con el ángulo más grande permitido por la construcción, el índice de doblar siendo 30 por minuto.

el número de flexings es

− 10 000, porque conductores doblados durante uso normal;

− 100, porque conductores doblados durante mantenimiento del usuario.

El doblar de la NOTA 2 A es un movimiento, al revés o adelante.

El dispositivo no será dañado hasta el punto de la conformidad con este estándar se empeore y será cabida para el uso adicional. Particularmente, el cableado y sus conexiones soportarán la prueba de fuerza eléctrica de 16,3, el voltaje de la prueba que es reducido a 1 000 V y aplicado entre las piezas vivas y las piezas de metal accesibles solamente.

25,14 los dispositivos proporcionaron un cordón de la fuente se mueven que mientras que son en funcionamiento serán

construido para proteger el cordón de la fuente adecuadamente contra excesivo doblando donde entra en el dispositivo.

NOTA 1 que esto no se aplica a los dispositivos con los carretes automáticos del cordón que son probados por 22,16 en lugar de otro.

La conformidad es comprobada por la prueba siguiente que se realiza en un aparato que tiene un miembro oscilante tal y como se muestra en del cuadro 8.

Fijar la parte del dispositivo que incluye la abertura de la entrada al miembro oscilante para, cuando el cordón de la fuente está en el centro de su viaje, el eje del cordón donde entra

el guardia o la entrada del cordón es vertical y pasa con el eje de la oscilación. El eje principal de la sección de cordones planos será paralelo al eje de la oscilación.

Se carga el cordón de modo que sea la fuerza aplicada

– 10 N, para los cordones que tienen una superficie transversal nominal que excede 0,75 milímetros de ²;

– 5 N, para otros cordones.

La distancia X, tal y como se muestra en del cuadro 8, entre el eje de la oscilación y el punto donde

se ajusta el cordón o el guardia del cordón entra en el dispositivo, de modo que cuando el miembro oscilante se mueve sobre su gama completa, el cordón y la carga hace el movimiento lateral mínimo.

Mueven al miembro oscilante con un ángulo del 90° (45° a cada lado de la vertical), el número de flexings para el tipo accesorios de Z que son 20 000 y para otros accesorios 10 000. El índice de doblar es 60 por minuto.

El doblar de la NOTA 2 A es un movimiento del 90°.

El cordón y sus piezas asociadas se dan vuelta con un ángulo del 90° después de mitad del número de flexings, a menos que se quepa un cordón plano.

Durante la prueba, los conductores se suministran en el voltaje clasificado y se cargan con la corriente clasificada del dispositivo.

La corriente de la NOTA 3 no se pasa a través del conductor de la conexión a tierra.

La prueba no resultará adentro

– un cortocircuito entre los conductores;

– una fractura de más de 10% de los filamentos de cualquier conductor;

– separación del conductor de su terminal;

– aflojamiento de cualquier guardia del cordón;

– daño al cordón o al guardia del cordón que podrían empeorar conformidad con este estándar;

– filamentos rotos que perforan el aislamiento y que llegan a ser accesibles.

OBSERVE 4 conductores incluyen los conductores de la conexión a tierra.

El cortocircuito de la NOTA 5 A entre los conductores del cordón se considera ocurrir si la corriente excede un igual del valor

dos veces a la corriente clasificada del dispositivo.
