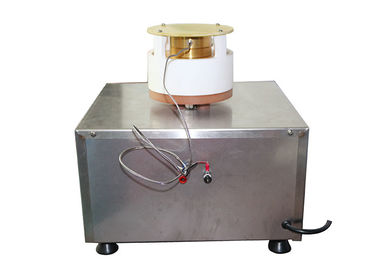

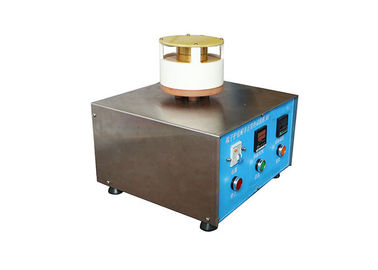

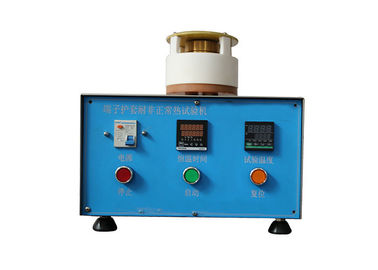

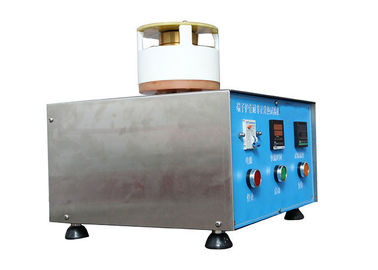

pernos del enchufe del probador de la operación del botón de cobre amarillo de 20m m que aíslan resistencia térmica anormal de las mangas

pernos del enchufe del probador de la operación del botón de cobre amarillo de 20m m que aíslan resistencia térmica anormal de las mangas

  • pernos del enchufe del probador de la operación del botón de cobre amarillo de 20m m que aíslan resistencia térmica anormal de las mangas
  • pernos del enchufe del probador de la operación del botón de cobre amarillo de 20m m que aíslan resistencia térmica anormal de las mangas
  • pernos del enchufe del probador de la operación del botón de cobre amarillo de 20m m que aíslan resistencia térmica anormal de las mangas
  • pernos del enchufe del probador de la operación del botón de cobre amarillo de 20m m que aíslan resistencia térmica anormal de las mangas
pernos del enchufe del probador de la operación del botón de cobre amarillo de 20m m que aíslan resistencia térmica anormal de las mangas
Datos del producto:
Lugar de origen: China
Nombre de la marca: HongCe
Certificación: Calibration Certificate (Cost Additional)
Número de modelo: HC9935
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiatable
Detalles de empaquetado: madera contrachapada
Tiempo de entrega: 20 días
Condiciones de pago: T/T
Capacidad de la fuente: 10 /month DETERMINADOS
Contacto
Descripción detallada del producto
estándar: IEC60884 cláusula, figura: 28.1.2, cuadro 40
termopar: k-tipo enchufe: modificado para requisitos particulares según el estándar
Distancia del termopar a la parte B del metal: 7±0.5m m Agujero para el perno del enchufe en parte B del metal: según el cuadro 40
Alta luz:

probador de la operación del botón de cobre amarillo de 20m m

,

Probador de la operación del botón de cobre amarillo del IEC 60884

,

Cuadro 40 probador de la operación del botón de cobre amarillo

El enchufe IEC60884 fija el probador anormal aislador de la operación del botón de cobre amarillo de la resistencia térmica de las mangas 20m m



Estándar: IEC 60884-1 2013 cláusulas 28.1.2 y cuadro 40

Uso: Este dispositivo es uso para probar resistencia al calor anormal de aislar las mangas de los pernos del enchufe

Muestra de la prueba: Mangas aisladores de los pernos del enchufe

Característica: En acordar con requisitos estándar, resistencia de prueba al calor y el fuego de mangas aisladores de los pernos del enchufe

Parámetros:

Artículo Parámetros
Pieza del aislamiento 5 milímetros de grueso, ronda y plano, igual del diámetro dos veces a la dimensión permitida máxima de la cara del compromiso de la muestra de la prueba
Parte B del metal (accesorio) el latón, longitud por lo menos 20 milímetros, proporciona los accesorios tapa según estándar relevante
Distancia entre la pieza del aislamiento y la pieza de metal 3±0.2m m, aseguran la convección del aire alrededor del perno
Distancia del termopar a la parte B del metal 7±0.5m m
Agujero para el perno del enchufe en parte B del metal 0,1 milímetros más grandes que las dimensiones máximas de los pernos


Descripción estándar

28.1.2 el espécimen de un enchufe con los pernos proporcionados las mangas aisladores se prueba mediante el aparato de la prueba tal y como se muestra en del cuadro 40.

Este aparato de la prueba consiste en una placa aislador A y de una parte B del metal: entre estas dos piezas un espacio aéreo de 3 milímetros será proporcionado y esta distancia será obtenida con los medios que no empeoran la circulación de aire alrededor de los pernos.

La superficie delantera de la placa aislador A será redonda y plana y tendrá un igual del diámetro dos veces a la dimensión permitida máxima de la cara del compromiso del enchufe dado en

hoja estándar relevante.

El grueso de esta placa aislador será 5 milímetros.

La parte B del metal estará de latón y tendrá, en una distancia de por lo menos 20 milímetros, la misma forma que el esquema máximo del enchufe según la hoja estándar relevante.

El resto de esta pieza de metal será formado tanto como el accesorio bajo prueba es calentado a través de él por la conducción, y la transmisión de calor al accesorio bajo prueba por la convección o la radiación está reducida a un mínimo.

Un termopar será insertado en una distancia de 7 milímetros de la superficie delantera de la pieza de metal en una posición simétrica, tal y como se muestra en del cuadro 40.

Las dimensiones de los agujeros para los pernos en la parte B del metal serán 0,1 milímetros más grandes que las dimensiones máximas de los pernos dados en la hoja estándar relevante y las distancias entre los pernos serán lo mismo que ésos dados en la hoja estándar relevante; la profundidad de los agujeros será suficiente.

La NOTA 1 la parte B del metal se puede hacer de pedazos dos o más componentes, para los propósitos de la limpieza del agujero.

Los especímenes se insertan en el aparato de la prueba, colocado en la posición horizontal más desfavorable, cuando el aparato de la prueba ha alcanzado una temperatura constante, medida mediante el termopar, de (°C de 120 ± 5) para los accesorios que tienen una corriente clasificada de 2,5 A, y (°C de 180 ± 5) para los accesorios que tienen un grado más de gran intensidad.

La temperatura se mantiene en los valores relevantes para 3 H.

Los especímenes entonces se sacan del aparato de la prueba y se permiten refrescarse abajo a la temperatura ambiente, en la cual se mantienen por lo menos 4 H.

Las mangas aisladores de los pernos de los especímenes después se someten a una prueba de impacto de acuerdo con la cláusula 30 pero se hacen en la temperatura ambiente, y conforme a la inspección visual.

La NOTA 2 durante la inspección visual, ningunas grietas en las mangas aisladores debe ser visible con la visión normal o corregida sin la ampliación adicional, y las dimensiones de las mangas aisladores no deben haber cambiado para empeorar la protección contra contacto accidental.
