El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado

El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado

  • El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado
  • El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado
  • El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado
  • El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado
El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado
Datos del producto:
Lugar de origen: China
Nombre de la marca: HongCe
Certificación: calibration certificate (cost optional )
Número de modelo: HK1504
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiatable
Detalles de empaquetado: madera contrachapada
Tiempo de entrega: 45 días
Condiciones de pago: T/T
Capacidad de la fuente: 10 /month DETERMINADOS
Contacto
Descripción detallada del producto
Pruebe la muestra: interruptores estabilizados uno mismo de la lámpara 250v Valor del voltaje de Digitaces: 0 ~ 300V
Coeficiente de explotación: 3 - 40 veces Valor del poder de Digitaces: 0~9KW
Canal de salida: Canal 3 Estación: 3 estaciones de prueba independiente
Alta luz:

Equipo de prueba ligero

,

prueba del alumbrado

El uno mismo del control 250v del PLC estabilizó la prueba de resistencia de los interruptores de la lámpara y la caja de la carga integró el sistema de prueba



Estándar: IEC60669-1: 2017 cláusula 19,3 e IEC60669-2-1: cláusula 2015 19,109



Parámetros técnicos:

Artículo Contenido
Poder Monofásico con la tierra AC220V±5%/50Hz
Sistema de control industrial inteligente

IPC: IPC-810E

Software de la configuración: E5

Osciloscopio: Tektronix o Agilent

Módulo de la adquisición: múltiple

  • , WDH=600*500*1450mm,

rociadura electrostática superficial del polvo

Cambie el probador de la resistencia

Estación: 3 estaciones de prueba independiente

Sistema de control: 7 motor servo de la pantalla táctil del LCD color de la pulgada +PLC+, tiene un interfaz de comunicaciones, que es conveniente para el uso o la comunicación en línea con otros dispositivos (tales como diversas cargas), permitiendo la recopilación de datos y estadísticas.

Movimiento de la prueba: 0.1~100m m, pueden ser preestablecidos

Velocidad de la prueba: 0.1~200mm/s, puede ser preestablecido

Tiempo con./desc.: el período de "ON" será (25+5 0) % del ciclo total y el período de "OFF" (750 -5) %, 0.1~99.9 puede ser preestablecido

Coeficiente de explotación: 3 - 40 veces se pueden fijar, asociado al movimiento de la prueba, a la velocidad de la prueba y al ajuste con./desc. del tiempo

Detección de la alarma: Circuito de detección incorporado, cuando el producto se detecta para ser incompetente, hay una alarma audible y visual, y hay avisos del texto:

1)Cuando el interruptor es consolidado, la conducción continua ocurre;

2)Cuando la descarga eléctrica quema, no puede ser conectada;

3)Cuando llega la cuenta.

Puerto de la conexión de la carga: diversas cargas de la prueba se pueden conectar según las necesidades, por ejemplo carga de lámpara de filamento del tungsteno, externamente estabilizaron la carga de la lámpara, carga de la TV, carga inductiva, carga capacitiva, carga de motor y así sucesivamente.

Dimensión: W1250mm×D650mm×H1150mm;

Peso: 100kg.

caja Uno mismo-estabilizada de la carga de la lámpara

Valor del voltaje de Digitaces: Gama 0 ~ 300V, precisión 0,5,

Valor del poder de Digitaces: 0~9KW, precisión 0,5

Canal de salida: canal 3 (dos canales son 250W y el otro canal es 400W)

Cambie el voltaje clasificado: 250V ~, el voltaje de entrada es ajustable, todos los parámetros de funcionamiento se fija en 250V~, incluyendo W, yoenarbola, I2 t, y las formas de onda de la corriente de la avalancha.

Corriente clasificada 10A, 13A, 16A, 20A cuatro opcional

Cada dispositivo proporciona un dispositivo de control cerrado (función selecta de la “calibración” de la pantalla táctil), está cada vez en la conducción del ángulo de 90 grados, esta función se puede utilizar para la calibración del equipo y la verificación iniciales de la medida.

Con de largo encendido largo de la función de la protección, la época de la protección de 1 ~ 99S se puede preestablecer, protección de la alarma del cierre.




Principio de la prueba:

IEC60669-1: 2017 e IEC60669-2-1: 2015, solamente para los interruptores con un voltaje clasificado de 250V.

El circuito de la caja de la carga estará de acuerdo con la figura 12b y clause19.3, con el puente de rectificador y el condensador.

El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado 0

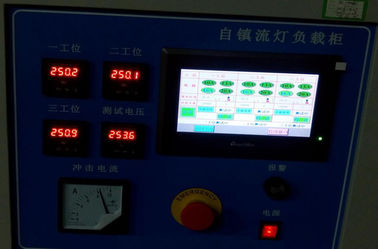

Exhibición del dispositivo: Metro y voltímetro de poder en el dispositivo para supervisar.

El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado 1



Método de la calibración:

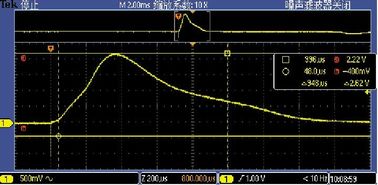

Método del proceso y de la calibración de la prueba manual: la muestra del interruptor está conectada con el terminal de salida de la caja de la carga, el osciloscopio está conectado con el puerto de la calibración, y los 0,2 resistores estándar del nivel (el valor de la resistencia es 0,01 ohmios) son conectados en serie con el circuito del interruptor, y el voltaje a través del resistor estándar es leído por un osciloscopio, la fórmula de dividir el voltaje por la resistencia para obtener la corriente (I=U/R=U/0.01=100*U), el diagrama de la forma de onda de la medida (forma de onda estándar GB16915.1-2014 para la referencia) es como sigue:

El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado 2

Los datos medidos se copian al ordenador, y la señal muestreada del voltaje es calculada por el software de Excel. Divida el voltaje por la resistencia del muestreo (0,01 ohmios) para obtener el valor actual medido I=U/R=U/0.01=100*U.

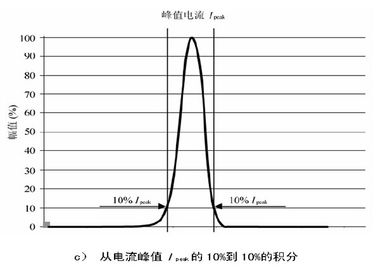

Los datos de la forma de onda de 10A-100W se muestran en la tabla siguiente:

El PLC controla el probador ligero del LED, resistencia estabilizada uno mismo de los interruptores de la lámpara 250v y carga el sistema de prueba integrado 3

Para asegurar consistencia y estabilidad, los datos antedichos requieren más de 5 medidas (frío y caliente incluyendo), los valores medidos están dentro de los requisitos del estándar.



Método de prueba automático:

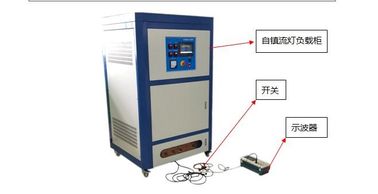

Instale la muestra del interruptor que se probará al probador de la resistencia del interruptor, para conectar el terminal del interruptor con el terminal de salida uno mismo-estabilizado de la caja de la carga de la lámpara, y la línea de señales industrial del ordenador (osciloscopio) esté conectada con el puerto de la calibración. Cuando el probador de la resistencia del interruptor está conectado con el manipulante de la impulsión del comando para hacer el interruptor cerrado, la onda actual enviada por la caja uno mismo-estabilizada de la carga de la lámpara se gira a un ángulo de fase del 90°, y el ordenador industrial recoge automáticamente elpico actual de los picos I, I2 t, y voltaje V, y cálculo automático, comparando los datos estándar, dando un juicio calificado del fracaso.
