Datos del producto:
Pago y Envío Términos:
|
| estándar: | IEC60669 | Pruebe la muestra: | Interruptores estabilizados uno mismo de la lámpara |
|---|---|---|---|
| Controlar: | Control del PLC | Estación: | 3 estaciones |
| Pruebe el movimiento: | 0.1~100m m | Velocidad de ensayo: | 0.1~200mm/s |
| Alta luz: | Equipo de prueba ligero,prueba del alumbrado |
||
La lámpara estabilizada uno mismo IEC60669-1 cambia el probador de fractura completamente automático de la resistencia de la capacidad del control del PLC
Introducción de productos:
Este dispositivo es conveniente para romper la prueba de vida de la capacidad y de la operación normal de los interruptores previstos para las cargas estabilizadas uno mismo de la lámpara. Los interruptores previstos para las cargas estabilizadas uno mismo de (SBL) de la lámpara soportarán, sin el desgaste excesivo o el otro efecto dañino, las tensiones eléctricas y termales que ocurren cuando el uno mismo que controlaba estabilizó los circuitos de la lámpara. Para verificar si el interruptor haya sostenido la formación de arcos u ocurre la soldadura de los contactos, ninguno entra en contacto con fenómeno del fenómeno de la adherencia o del cierre o de la desconexión del largo plazo, para probar si desgaste excesivo u otras consecuencias dañinas.
Este sistema se diseña y se fabrica según el estándar de IEC60669-1: 2017 cláusula 19,3 e IEC60669-2-1: cláusula 2015 19,109. Es un sistema de prueba completamente automático basado en la legibilidad de la prueba de un interruptor con un voltaje clasificado de 250V, incluyendo un sistema de control industrial inteligente (osciloscopio incorporado), un probador de la resistencia del interruptor, y una caja uno mismo-estabilizada de la carga de la lámpara. (El interruptor con el voltaje clasificado de 130V necesita ser configurado por separado con la caja uno mismo-estabilizada de la carga de la lámpara)
Característica de producto:

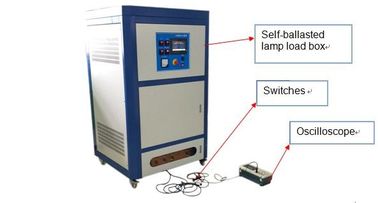

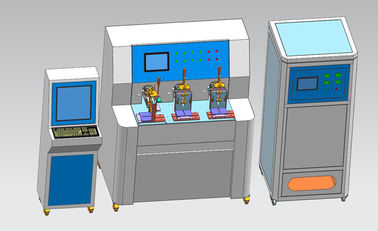

1. El sistema consiste en un sistema de control industrial inteligente, un probador de la resistencia del interruptor, y una caja uno mismo-estabilizada de la carga de la lámpara. Entre ellos, el probador de la vida del interruptor y la caja uno mismo-estabilizada de la carga de la lámpara se pueden utilizar por separado.

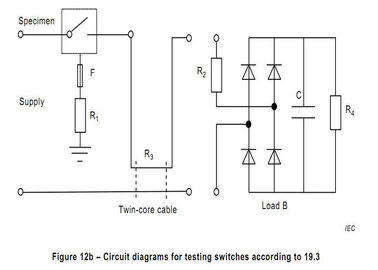

2. El sistema de control industrial inteligente está principalmente para IEC60669-1: la cláusula 2017 19,3, osciloscopio incorporado, cuando se gira el interruptor de la luz del LED, puede recoger el voltaje, corriente, valor máximo actual I valoresmáximos e integrales I2 t de este circuito, y puede forma de onda de la corriente de salida. Y con el cálculo del sistema, comparado con los datos estándar, haga un juicio calificado o incompetente.
3. El probador de la vida del interruptor consiste en tres mecanismos lineares independientes y un sistema de control eléctrico. Puede utilizado para probar la capacidad de fabricación y de frenado del interruptor linear (botón, eje de balancín, tipo de la nave, palanca) y de la prueba de la operación normal. La máquina es conducida por el motor servo y controlada por el PLC. Puede fijar los tiempos de la prueba, la velocidad de la prueba, el tiempo del período del período de "ON" (25+5 0%) "OFF" (750 -5%) y el movimiento de la prueba. Con el puerto de la conexión de la carga, diversas cargas de la prueba se pueden conectar según las necesidades, por ejemplo carga de lámpara de filamento del tungsteno, externamente estabilizaron la carga de la lámpara, carga de la TV, carga inductiva, carga capacitiva, carga de motor y así sucesivamente.

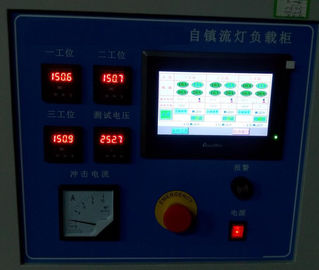

4. El lox estabilizado uno mismo de la carga se ha preestablecido con condiciones de carga estándar antes del envío. Mientras el voltaje de la prueba se ajuste a 250V~, el operador presiona el botón de interruptor con la misma corriente clasificada que el interruptor que se probará, y su poder clasificado, forma de onda del impulso, yoenarbola y yola reunión de2 t los requisitos correspondientes del estándar. La máquina entera tiene 3 canales, sólo para los interruptores con un voltaje clasificado de 250V, cuyo dos canales son 250W (IEC60669-1: la cláusula 2017 19,3), y el otro canal es 400W (IEC60669-2-1: cláusula 2015 19,109). Este lox estabilizado uno mismo de la carga tiene modo de la calibración y el puerto dedicado calibración, accesorio placa cerrada de 90 grados, conectada con el sistema de control industrial, puede hacer salir forma de onda, yo valor actualmáximo y yo valor de la energía de2 t, para cumplir completamente los requisitos estándar de la calibración para el equipo.
Parámetros técnicos:
| Artículo | Contenido |
| Poder | Monofásico con la tierra AC220V±5%/50Hz |
| Sistema de control industrial inteligente |
IPC: IPC-810E Software de la configuración: E5 Osciloscopio: Tektronix o Agilent Módulo de la adquisición: múltiple WDH=600*500*1450mm, rociadura electrostática superficial del polvo |
| Cambie el probador de la resistencia |
Estación: 3 estaciones de prueba independiente Sistema de control: 7 motor servo de la pantalla táctil del LCD color de la pulgada +PLC+, tiene un interfaz de comunicaciones, que es conveniente para el uso o la comunicación en línea con otros dispositivos (tales como diversas cargas), permitiendo la recopilación de datos y estadísticas. Movimiento de la prueba: 0.1~100m m, pueden ser preestablecidos Velocidad de la prueba: 0.1~200mm/s, puede ser preestablecido Tiempo con./desc.: el período de "ON" será (25+5 0) % del ciclo total y el período de "OFF" (750 -5) %, 0.1~99.9 puede ser preestablecido Coeficiente de explotación: 3 - 40 veces se pueden fijar, asociado al movimiento de la prueba, a la velocidad de la prueba y al ajuste con./desc. del tiempo Detección de la alarma: Circuito de detección incorporado, cuando el producto se detecta para ser incompetente, hay una alarma audible y visual, y hay avisos del texto: 1.When que el interruptor es conducción consolidada, continua ocurre; 2.When que la descarga eléctrica quema, él no puede ser conectado; 3.When la cuenta llega. Puerto de la conexión de la carga: diversas cargas de la prueba se pueden conectar según las necesidades, por ejemplo carga de lámpara de filamento del tungsteno, externamente estabilizaron la carga de la lámpara, carga de la TV, carga inductiva, carga capacitiva, carga de motor y así sucesivamente. Dimensión: W1250mm×D650mm×H1150mm; Peso: 100kg. |
| caja Uno mismo-estabilizada de la carga de la lámpara |
Valor del voltaje de Digitaces: Gama 0 ~ 300V, precisión 0,5, Valor del poder de Digitaces: 0~9KW, precisión 0,5 Canal de salida: canal 3 (dos canales son 250W y el otro canal es 400W) Cambie el voltaje clasificado: 250V ~, el voltaje de entrada es ajustable, todos los parámetros de funcionamiento se fija en 250V~, incluyendo W, yoenarbola, I2 t, y las formas de onda de la corriente de la avalancha. Corriente clasificada 10A, 13A, 16A, 20A cuatro opcional Cada dispositivo proporciona un dispositivo de control cerrado (función selecta de la “calibración” de la pantalla táctil), está cada vez en la conducción del ángulo de 90 grados, esta función se puede utilizar para la calibración del equipo y la verificación iniciales de la medida. Con de largo encendido largo de la función de la protección, la época de la protección de 1 ~ 99S se puede preestablecer, protección de la alarma del cierre. |
| Utilice el ambiente | Temperatura 5 ~ 40 °C, humedad relativa 20 ~ derecho del 90%, presión atmosférica 80 ~ 106kpa. Ninguna vibración severa, ninguna interferencia electromágnetica, ningún polvo, gas corrosivo, buena disipación de calor. |
