Canal 19,3 de la caja 3 de la carga de la lámpara del lastre del uno mismo del probador del aparato eléctrico de la cláusula IEC60669-1

Caja 19,3 de la carga de la lámpara del lastre del uno mismo de la cláusula IEC60669-1

Estándar

 IEC60669-1: cláusula 2017 19,3

Uso

 Este dispositivo es conveniente para romper la prueba de vida de la capacidad y de la operación normal a los interruptores fijos para el propósito llevado a cabo y similar de la casa, especialmente convenientes para la tensión eléctrica del interruptor de la lámpara del lastre del uno mismo y la prueba de tensión termal cuando control el circuito del LED. Para verificar si el interruptor pueda soportar uso normal, algún daño mecánico o fallo de cansancio eléctrica bajo operación normal, ningunos entran en contacto con fenómeno del fenómeno de la adherencia o del cierre o de la desconexión del largo plazo, para probar si desgaste excesivo u otras consecuencias dañinas.

Pruebe la muestra

 Interruptores de la lámpara del lastre del uno mismo (SBL)

Característica

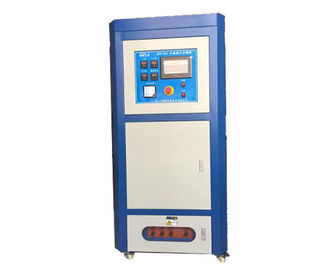

 Dimensión alrededor: de par en par (800m m) * profundamente (800m m) * alto (1800m m). El marco es azul y los paneles laterales son blanco ligero. Sobre el frente es el panel de control de operaciones. En el control hay interruptor, voltaje de la prueba del producto y los instrumentos de la exhibición del poder, las alarmas, pantalla táctil, etc., allí es resistores y combinaciones de la carga del condensador, contactores de la CA, retransmisiones. Hay un terminal bajo la caja, que está conectada con el producto en la máquina de prueba a través del alambre, y corriente de salidas y proporciona la carga en el proceso de la inspección.

El dispositivo de carga se ha preestablecido con condiciones de carga estándar antes del envío. Mientras el voltaje de la prueba se ajuste a 250V~, el operador presiona el botón de interruptor con la misma corriente clasificada que el interruptor que se probará, y su poder clasificado, forma de onda del impulso, yo_enarbola y yo^la reunión de² t los requisitos correspondientes del estándar.

Hay 3 estaciones y 3 interruptores se pueden probar al mismo tiempo.

Con modo medidor y el puerto dedicado medidor, accesorio placa cerrada de 90 grados, fácil medir la forma de onda de la salida, valor actual_máximo y yo valor de la energía de² t, cumplo completamente los estándares para los requisitos de la medida del equipo.

El dispositivo se equipa de un regulador de voltaje, que puede alcanzar el voltaje de 250V requerido por la prueba del interruptor sin la necesidad de un regulador de voltaje externo.

Parámetros:

1. Fuente de alimentación: monofásico AC220V±5%/50Hz, fuente de alimentación para probar la muestra preparada por el usuario.

2. Metro del voltaje: Gama 0 ~ 300V, precisión 0,5, indicador digital

3. Metro de poder: 0~9KW, precisión 0,5, indicador digital

4. Canal de salida: canal 3

5. Cada uno preestableció el voltaje clasificado interruptor 250V ~, la corriente clasificada 10A, 13A, 16A, 20A cuatro opcional (pueden ser el voltaje de la prueba y la corriente modificados para requisitos particulares de la prueba).

6. El voltaje de entrada es ajustable asegurarse de que el voltaje de la prueba es 250V~

7. Todos los parámetros de funcionamiento se fijan en 250V~, incluyendo W, yo_enarbolan, I² t, y las formas de onda de la corriente de la avalancha.

8. Cada dispositivo proporciona un dispositivo de control cerrado (función selecta de la “medida” de la pantalla táctil), está cada vez en la conducción del ángulo de 90 grados, esta función se puede utilizar para la calibración del equipo y la verificación iniciales de la medida.

9. Con de largo/de largo función de la protección, la época de la protección de 1 ~ 99S se puede preestablecer, protección de la alarma del cierre.

10. Ambiente del uso: temperatura 5 ~ 40 °C, humedad relativa 20 ~ derecho del 90%, presión atmosférica 80 ~ 106kpa. Ninguna vibración severa, ninguna interferencia electromágnetica, ningún polvo, gas corrosivo, buena disipación de calor.
