Datos del producto:
Pago y Envío Términos:
|
| estándar: | IEC62133, IEC60086, UL1612and etc | Rango de presión: | 1KN ~ 20KN (controlable) |
|---|---|---|---|
| Tolerancia de la fuerza: | el ±1% | Gama del agolpamiento: | 0~400m m |
| Gama de velocidad de la penetración del clavo: | 1 ~ 80mm/s (controlable) | Espacio de prueba: | ≥ W300*D300*H200mm |
| Alta luz: | Máquina de prueba de la batería,equipo de prueba de la descarga de la batería |
||

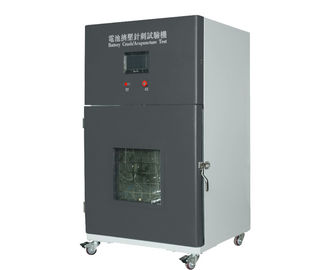

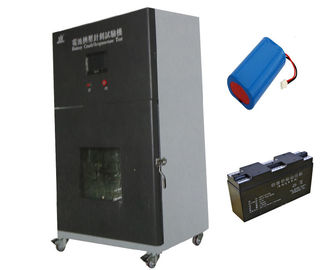

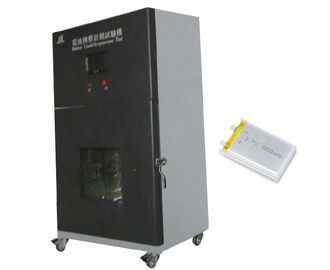

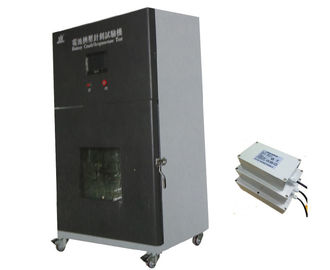

Tipo vertical con el equipo vertical del probador de la penetración del clavo del agolpamiento de la batería de la estructura de la presión
Estándar
IEC62133 cláusula 7.3.6, 8.3.5 IEC60086-4 IEC 60086-1, GB/T 18332.2-2001 de la cláusula 6.5.3,
UL1612, UN38.3, GB/T 31241-2014 y etc
Usos
Esta máquina de la prueba de la batería se diseña para simular el real terminal de la batería de litio del poder usando ambientes, tales como batería en agolpamiento, penetración y reacción que los diversos resultados en diverso machacamiento/penetración condicionan.
La prueba debe estar bajo temperatura del ambiente 20℃ del ± 5℃, pone la batería que conecten con el termopar (el punto del tacto de los pares termales fijados en superficie grande de la batería) en el armario del proyecto, con la corrosión de 3m m no que el clavo inoxidable penetra el punto central de la batería con la velocidad de 20mm/s-80mm/s.
Parámetros
| Estructura | Tipo vertical con la estructura vertical de la presión |
| Voltaje de entrada | 380V 50 herzios |
| Gama de presión | 1KN ~ 20KN (controlable) |
| Tolerancia de la fuerza | el ±1% |
| Gama del agolpamiento | 0~400M M |
| Interruptor de la unidad | Kg/N/Lb |
| Gama de velocidad de la penetración del clavo | 1 ~ 80mm/s (controlable) |
| Exactitud de la velocidad | ±0.1MM/S |
| El clavo penetra poder | Presión del aceite |
| Espacio de la prueba | ≥ W300*D300*H200mm |
| Dimensión total | W940XD780XH1620 milímetro |
| Ventana panorámica | 390 x 360m m (vidrio a prueba de explosiones moderado grueso de 20m m) |
| Iluminación | Con la luz en lado superior interno de la cámara |
| Base | Instalado con 4 ruedas universales y 4 echadores de fijación, gratis mudanza disponible y fijación. |
| Dispositivos a prueba de explosiones | Con la función del lanzamiento del aire, agote el aire inútil que produjo al probar; Con a prueba de explosiones y ejerza presión sobre la función de la liberación, tipo magnético puerta de la adsorción del alivio de presión en el lado trasero del gabinete de la protección (300*300m m), cuando con choque fuerte del aire, la puerta del alivio abierta automáticamente, reducen la fuerza del choque de la explosión. |
| Parte inferior de la cámara | Con el tipo dispositivo del extracto de la colección para el electrólito y la ruina experimental. |
| Aguja del acero de tungsteno |
Φ3X100MM 10 pedazos Φ5X100MM 10pieces |
| Peso de la máquina | Sobre 400KG |
| Método de la exhibición | Pantalla táctil del PLC |
dispositivo de escape 1.Air: Impulsión de eje largo del motor las cuchillas de aluminio, capaces para el extractor el aire inútil hacia fuera en cualquier momento.
sistema de la balanza 2.Pressure: El suministro de aire doble del agujero, asegura la balanza de la presión dentro de la cámara.
sistema 3.Maintenance: Todas las piezas que necesitan desmontar todos con la estructura de la trampa, convenientes para el mantenimiento.
sistema 4.Safety:
la bisagra de acero de (1).Stainless, cierra la puerta de la cámara, asegura el abierto no chocada de la puerta cuando con flujo de aire fuerte.
el interruptor micro de (2).With en puerta de la cámara, solamente cuando la puerta de la cámara cerró el sistema puede trabajar normalmente.
el lado trasero de (3).Chamber con el tipo diseño, una bisagra lateral, otro lado de la puerta con la cerradura magnética fuerte, cuando con choque fuerte del flujo de aire, la contraportada abierta automáticamente, así reduce la fuerza del choque de la explosión.
cámara de (4).Inner con la estructura da alta temperatura de la resistencia, sin los cables eléctricos inflamables u otros materiales.
diseño 5.Humanization
(1) distancia cerca de 800m m entre el banco del agolpamiento y el piso, fácil para la operación.
(2) la ventana panorámica de cristal del genio de la capa doble, asegura la seguridad y simultáneamente los probadores capaces de observar la condición de prueba.
(3) luz ahorro de energía construida interna para el espacio entero de la prueba, conveniente para la observación.
sistema 6.Camera: Instalado con el sistema de alta resolución de la cámara, capaz para la observación clara del método de prueba.
Accesorios
| aguja del acero de tungsteno de 3m m | 10pieces |
| aguja del acero de tungsteno de 5m m | 10pieces |
| Llave de la tirada | 1piece |
| Abrazadera de acero de la aguja | 1 E.A |
| Sistema del sensor de la presión | 1E.A. |
| Placa plana del agolpamiento, diámetro 150m m | 1piece |
