Datos del producto:
Pago y Envío Términos:
|
| Fuerza clasificada del seno: | 300kgf | Fuerza clasificada del choque: | 600kgf |
|---|---|---|---|
| Rango de frecuencias: | 5~4000Hz | Dislocación del choque: | 25.4m m |
| Aceleración máxima: | 981m/s2 | Masa de elementos móviles: | 3 kg |
| Alta luz: | Máquina de prueba de la batería,Cámara de la prueba de la batería |
||
El LCD exhibe el equipo de prueba de la batería de la onda 300kgf del Mitad-seno del banco de pruebas del choque de vibración
Estándar
IEC62133 cláusula 7.2.2, IEC60086-4 cláusula 6.4.3, IEC 60086-1, GB/T 31241-2014 y etc.
Usos
La prueba de vibración se puede utilizar para encontrar el fracaso temprano de la batería, simula la evaluación de la condición real y la prueba de fuerza estructural. El producto tiene una amplia gama de usos, de área de aplicación amplio, y de resultados de la prueba significativos y confiables. Es una vibración batería-específica ideal para los fabricantes de la batería, los departamentos de inspección de la calidad y los institutos de investigación. Equipo de prueba. Es conveniente para probar diversos tipos de células y las baterías tales como níquel de carga del tesoro, de la ión de litio, del hidrógeno del níquel, níquel-, de plomo, y del metal del hidruro.
La prueba de vibración se puede también utilizar para la prueba de cansancio de productos para evaluar la vida del producto.
Parámetros
| Sistema de vibración | |
| Fuerza clasificada del seno |
300kgf |
| Fuerza al azar clasificada |
300kgf |
| Fuerza clasificada del choque |
600kgf |
| Gama de frecuencia | 5~4000Hz |
| Max. Displacement | 25.4m m |
| Dislocación del choque |
25.4m m |
| Max. Velocity |
2m/s |
| Max. Acceleration |
981m/s2 |
| Diámetro de la armadura |
Φ150mm |
| Primera frecuencia de la resonancia |
2900Hz |
| Max. Eccentric Torsion |
>196N×m |
| Masa de elementos móviles |
3kg |
| Punto de conexión de la carga | 13 puntos de conexión |
| Tamaño del tornillo del banco (estándar) |
M8 |
|
Disposición del tornillo del banco (diámetro, cuadrado) |
Φ60mm 6 pedazos, Φ120mm 6 pedazos |
| Frecuencia axial del aislamiento de vibración | <3Hz |
| Max. Loading |
120kg |
| Salida magnética | <3mT (≤1mT opcional para el requisito especial) |
|
Dimensión (desembalada) (L×W×H) |
764mm×530mm×660m m |
|
Peso |
490kg |
| Amplificador de potencia | |
|
Poder |
3kVA |
| Ratio señal/ruido | >65dB |
| Tipo del amplificador | Amplificador de potencia CON./DESC. de Digitaces |
| Exhibición del amplificador de potencia |
Con los dispositivos perfectos de la alarma y de protección para la exhibición del LCD sobre corriente, sobre voltaje, bench la temperatura etc. Y voltaje, protección actual para el seno, RMS al azar |
| Módulo de lógica del amplificador de potencia | El panel de control principal del amplificador adopta control de la CPU, con la función de la autoinspección. |
| Amplificador con la función de memoria de la falta |
Con la falta memorice la función, disponible para comprobar razón de la falta fácilmente. Y tiempo entero de la prueba, control del tiempo de la prueba de la última vez disponible |
| Protección de sistema |
Las funciones incluyen: sobre voltaje, bajo voltaje, fase del defecto, falta de la lógica, protección del módulo de poder, temperatura del módulo de poder, sobre corriente, sobre voltaje, souce del poder, dislocación del banco, temperatura del banco, protección de circuito de la conexión externa. Cualquier falta ocurre, hizo salir cerrado. Mientras tanto con alarmar. |
|
Amplificador |
Adopte la tecnología del módulo del efecto de campo del transistor del MOSFET, módulo de lógica con el muestreo en tiempo real del microprocesador de la CPU, protección, exhibición del LCD, tiempo en marcha del expediente, estados de la falta, salida máxima, cumplida con requisitos del CE; Amplificador de potencia con IGBTmodule. |
| Voltaje de la salida nominal |
120Vrms |
| Eficacia del amplificador |
el >92% |
| Dimensión (desembalada) (L×W×H) |
550mm×680mm×1455m m |
|
Peso (desembalado) |
230kg |
|
Ventilador |
|
|
Poder |
0.75kW |
| Flujo de aire |
0.18m3/s |
| Presión de aire |
0.015kgf/cm2 |
Información de producto

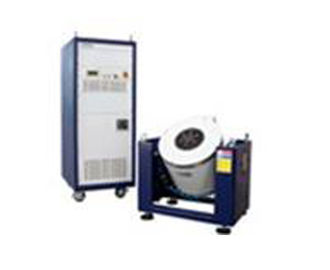

Consiste en el sistema de vibración, regulador de la vibración y otros accesorios .please refieren a la información de las piezas como abajo:

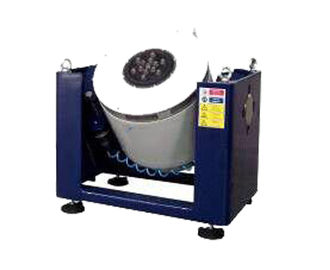

Introducción del sistema:
estructura magnética del circuito 1.Double para asegurar alta intensidad del campo magnético y para reducir salida del flujo;
La estructura que desmagnetiza especial puede reducir salida del flujo debajo de 1 mt
primavera 2.U-type, rodillos y transporte linear para la resistencia fuerte de desviar la carga
la primavera 3.Air se utiliza para el aislamiento de vibración; Trabajo del sistema de vibración constantemente incluso con la carga pesada;
ninguna fundación del special de la necesidad
los dispositivos 4.Protection se proporcionan para sobre-termal, la sobrecarga, sobreintensidad de corriente, sobretensión, y
sobre-dislocación del probador de la vibración; Dispositivos de protección eléctricos de la red para la sobretensión,
debajo-voltaje, careciendo fase; Conduzca el poder, actual-limitando, suave-principio, temperatura excesiva,
cortocircuito-actual, protección de la falta del módulo
5.Able para terminar el seno, al azar, pruebas ambientales del impacto
el sistema 6.This requiere la fluctuación del voltaje, el ≤±10%
el sistema 7.This requiere poner a tierra la resistencia, ≤4Ω
confiabilidad 8.High, especialmente conveniente para la operación de largo tiempo

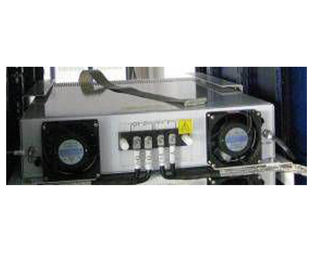

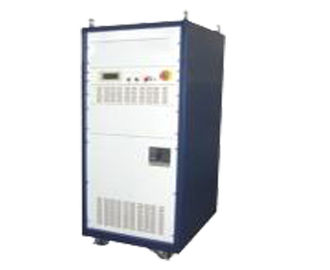

Tipo introducción del interruptor de Digitaces del amplificador:
Este sistema adopta la tecnología de la modulación de anchura de pulso del seno del amplificador de potencia digital. Su trabajo
el principio es: usando el poder de alta frecuencia del interruptor del efecto de campo del MOSFET, a través del circuito digital de amplificar y de restaurar la señal de baja tensión que entró por el regulador, entonces la salida la señal original a la vibración
circuito móvil de la bobina del probador, y movimiento de la tabla de la extensión del probador de la vibración de la impulsión. La pieza principal del amplificador de potencia digital: el control delantero, módulo del amplificador de potencia, circuito de protección, la pieza del poder y gabinete eléctrico.
Tipo características del interruptor de Digitaces del amplificador:
mantenimiento 1.Easy: Caja permutable del módulo de poder, diseño compacto, espacio de ahorro, fácil a
mantenimiento.
exhibición 2.LCD:
El módulo de lógica adopta el procesador del microprocesador de la CPU del microordenador, función de la exhibición del LCD; Puede ser mostrado
diversos datos de sistema detalladamente (el poder amplifica valor verdadero del RMS de la salida, con datos adicionales
exhibición) y juicio del estado y de la falta de la operación. Con la medición teledirigida, remota, telecontrol
función de la comunicación, interfaz amistoso, operación fácil.
Tipo función del interruptor de Digitaces de la protección del amplificador:
El amplificador de potencia puso la protección de la sobretensión de la red eléctrica, debajo-voltaje de la red eléctrica, poder
falta de la rejilla de fase, falta de la lógica, módulo de poder, módulo de la temperatura del poder, sobreintensidad de corriente de la salida, salida
sobretensión, poder de conducción, la dislocación de la tabla, temperatura de la tabla, etc. Cualquier fracaso ocurre, cerró
abajo salida, con la alarma del sonido y de la iluminación al mismo tiempo. Excepto la protección antedicha, también tiene pobres
El valor del RMS la protección, y la emergencia paran la protección.
Alta eficacia de conversión (más arriba el de 92%), y alta frecuencia del ion del convertido
Tabla horizontal del resbalón:
Con la tabla horizontal del resbalón, el probador electrodinámico de la vibración capaz para X, Y, prueba de ensayo de la dirección de Z. Y puede combinar el sistema de prueba de la humedad de la temperatura hace la prueba ambiental combinada. Con turbo - el sistema de la rotación de la barra de desplazamiento o de la rueda de cadena, una persona puede girar fácilmente el banco de la vibración y conectarlo con la tabla horizontal. Adopte la limitación mecánica de la posición para asegurar la conexión entre el sistema de vibración y la tabla horizontal del resbalón. Tabla multi del resbalón del tamaño disponible, a partir 300mm×300m m (para el pequeño sistema de vibración) para la tabla grande del resbalón de la prueba los 2m×2m del espécimen. Diversa limitación del transporte capaz de realizar diversa operación y de cumplir diversos requisitos. El grueso y el tamaño de la tabla del resbalón influenciarán el funcionamiento de sistema de vibración, y afectan a la alta frecuencia de la limitación, usuario pueden modificarla para requisitos particulares.
Características del regulador de Digitaces
El regulador de la vibración es el último diseño por la compañía del ucon que adopta arquitectura de sistema distribuido avanzada internacional, y su base es el procesador de alta velocidad flotante de 32 bits de la última serie TMS320 de la compañía del TI. El informe de prueba se genera automáticamente en Microsoft Word. Durante o después de la prueba, el informe de prueba se puede corregir, y después generar automáticamente o manualmente.
Estándar del hardware
Entrada
(1) 2 canales
resolución (de 2): 24 conversiones de analógico a digital del pedazo (ADC)
impedancia de entrada (de 3): 220 k Ω
(4) amplificador incorporado de la carga y fuente constante-actual del ICP, el voltaje y aceleración del ICP
el sensor puede ser conectado directamente
relación señal-ruido (de 5): >100dB
Salida
Cantidad del canal: 1 salida del canal
Resolución: conversión de digital a analógico 24-bit (DAC)
Índice del software de control
Índice al azar del funcionamiento:
Modo de control: PSD
Resolución: Máximo 320000 líneas
Gama de frecuencia: DC~4800Hz
Rango dinámico del control: 85dB
Exactitud de control: ±1dB,
Tiempo a circuito cerrado: típicamente 100ms
SENO
Modo de control: el controlar sinusoidal de la forma de onda
Gama de frecuencia: 1~5000Hz,
Gama del control dinámico: 95dB
Tiempo a circuito cerrado: 10ms;
Exactitud de control: ±1dB; Velocidad 1octave/min, valor 50 del barrido de Q
Resolución de la frecuencia: 0,001%
Velocidad del barrido: barrido linear 0 a 6000hz/s; barrido logarítmico 0 ~ 100 oct/minutos
Distorsión de la onda: <0>
CHOQUE
Modo de control: Control limitado del tiempo largo o de la onda;
Modo del choque: onda del mitad-seno;
Gama de frecuencia: DC~22000Hz;
Capítulo: Tiempo de la duración de Max.32K: 0.5-3000ms
Modo de la remuneración: pre-pulso, después-pulso, pre/después-pulso
Funcionamiento del control: rango dinámico más arriba que 90dB
