Datos del producto:
Pago y Envío Términos:
|
| Cámara de vacío: | 2 | Gas indicador: | helio |
|---|---|---|---|
| Punto del rechazo: | 2g/y | Duración de ciclo: | 100s/chamber |
| Recuperación del helio: | Tarifa de recuperación el ≥95% | objeto: | Condensador y evaporador automotrices |
| Alta luz: | detección de escape del helio,equipo de prueba de escape del helio |
||

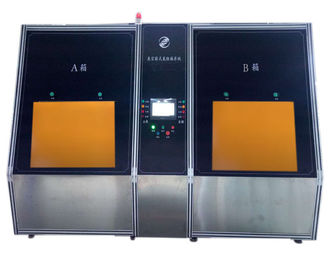

Sistema de detección de escape del helio de la cámara de vacío para el condensador y el evaporador automotrices

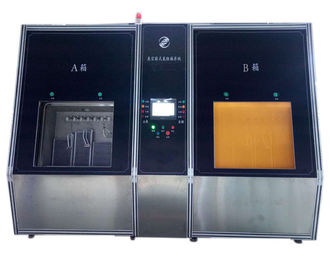

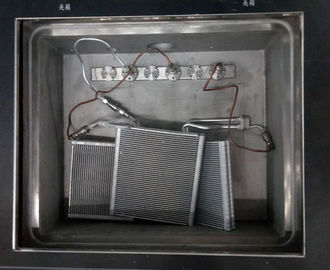

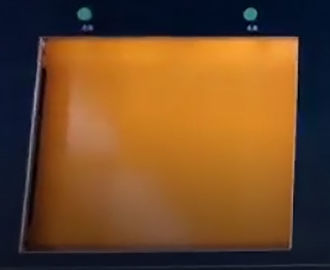

El sistema de detección de escape del helio de la cámara de vacío tiene dos cámaras de vacío, el trabajo de dos cajas de vacío ligado. El objeto se coloca en una cámara de vacío y está conectado con los conectores rápidos. Luego, el botón de DOORCLOSE en la cámara de vacío se presiona al mismo tiempo. La puerta se cierra automáticamente y se comienza el ciclo de la prueba. Los protectores de rejilla están instalados a ambos lados de las puertas de la cámara de vacío para asegurarse de que no hay objeto que interfiere con el movimiento de la puerta de la cámara cuando la puerta es cerrada.
Una vez que una de las puertas es cerrada, el ciclo de la detección de esta cámara es comenzó. A este punto el operador puede ir a la otra cámara para la operación.
Parámetros técnicos:
| Objeto | Condensador y evaporador automotrices | |||
| Cámara de vacío |
Una cámara (Condensador de la prueba) |
Una cámara (evaporador de la prueba) | ||
| Tamaño | 750X620X220m m | Tamaño | 750X620X220m m | |
| Estaciones de trabajo | 6 | Estaciones de trabajo | 3 | |
| Presión para la prueba de escape gruesa |
Nitrógeno/aire comprimido 3,5 Mpa (ajustable hacia abajo) |
|||
| Gas indicador | Helio | |||
| Punto del rechazo | 2g/y | |||
| Presión de la prueba de escape fina | 4,0 Mpa (ajustable hacia abajo) | |||
| Duración de ciclo | 100s/chamber | |||
| Recuperación del helio | Tarifa de recuperación el ≥95% | |||
Configuración principal:
| Bomba de vacío | BAOSI |
| Indicador de vacío | INFICON |
| Detector de escape | AGILENT |
| Electroválvula | PARKER |
| Sensor de la presión | DANFOSS |
| PLC | OMRON |
| Pantalla táctil | WEINVIEW |
| Componentes eléctricos | FUJI, SCHNEIDER, MITSUBISHI y etc. |
| Detector de la concentración del helio | HongCe |
Nuestro sistema tiene un procedimiento automático de la calibración que haga muy fácil realizar calibraciones regulares de la precisión. El sistema calibrado determina exactamente el índice total de la salida del objeto.
La inspección diaria del sistema: el indicador estándar del escape (que se dedica a la inspección diaria) simula el objeto que se examinará, y procesa la calibración en línea de la exactitud de sistema, puede asegurar completamente la estabilidad de la confiabilidad de sistema de la exactitud y de la operación.
Indicador estándar del escape
Los botones del menú principal y de función están en la pantalla, pueden ser:
* mantenimiento manual
* ajuste del parámetro
* pruebe la supervisión de la situación:
* alarma y autoexamen de la falta
* estadísticas de los datos de la producción
Software
Detección del helio del vacío:
Cuando la evacuación de la cámara de vacío alcanza la presión de la detección de escape del sistema, y al mismo tiempo la evacuación del objeto en la caja se ha terminado, el sistema detecta la señal del helio en la cámara de vacío, y suprime cero para esta señal, y entonces el objeto se llena del gas del helio de 4,0 Mpa (ajustable hacia abajo). Cuando la presión del helio en el objeto alcanza el valor determinado, la detección del proceso del detector de escape al objeto.
Si el detector de escape encuentra una señal del helio que exceda el valor determinado, indica que hay un escape fino en el objeto. El sistema publica una alarma del escape. El operador presiona el botón de la confirmación, después la cámara de vacío se abre automáticamente después de que se complete la atmósfera. El operador puede separar el conector rápido del objeto, descargar el objeto y marcarlo por consiguiente.
Si el detector de escape no encuentra una señal del helio que exceda el valor determinado, indica que el objeto detectado no se está escapando, el sistema da hacia fuera la señal del PASO, y el helio del objeto se recupera automáticamente. Al mismo tiempo que se recupera el helio, el sistema llena la cámara de vacío de aire. Cuando la presión de la cámara de vacío sube a la presión atmosférica y el proceso de recuperación del helio del objeto se ha terminado, la puerta de la cámara de vacío se abre automáticamente y se termina el procedimiento de la detección.
