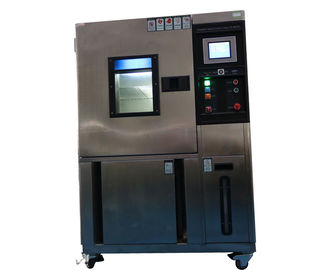

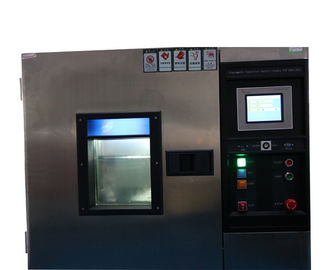

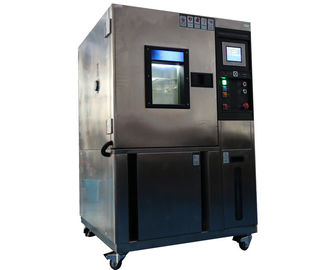

Probador del aparato eléctrico del IEC 60068, cámara programable 150L de la humedad de la temperatura

Volumen de funcionamiento programable de la cámara de la humedad de la temperatura del probador del aparato eléctrico del IEC 60068 150L

Información de producto

Este dispositivo de la prueba puede simular diversa condición del ambiente. Es tan apropiado probar funcionamiento material, por ejemplo resiste calor, resiste frío, resiste humedad, resiste seco. Se diseña y se fabrica de acuerdo con el requisito estándar de IEC 60068-2-1.1990, IEC60068-2-2.1974 y ect.

Parámetros técnicos

1. Volumen de funcionamiento: 150L

2. Gama de temperaturas: -40 ℃~ + ℃150

3. Gama de humedad: DERECHO DEL 20% RH~ EL 98%

*Note: ¡Refiérase por favor debajo de carta de gama del uso de la humedad!

4. Temperatura y exactitud de control de humedad: ±0.2℃; ±2.5%RH.

¡* para garantizar sobre el funcionamiento 2~4, debe ser medido 30 minutos después de que la temperatura que detecta medidas es estable!

5. temperatura y uniformidad de la distribución de la humedad: ±2℃; ±3%RH.

*Note: ¡Para garantizar debajo del funcionamiento 6~11, las posiciones de medición deben ser las posiciones de cada pared 1/6 de la zona de la prueba, y deben ser medidas 30 minutos después de que la temperatura es estable!

6. Tiempo de calentamiento: La calefacción de la temperatura ambiente a 150℃, el tiempo de calentamiento total es 50 minutos (bajo estado de la no-carga).

7. tiempo de enfriamiento: Refrescándose de la temperatura ambiente a -40℃, el tiempo de enfriamiento total es 40mins (bajo estado de la no-carga).

8. dimensiones internas de la cámara: zona de pruebas: 50×50 cm (W×H×D) del×60.

*Note: El volumen de colocar muestras no debe exceder 2/3 de la capacidad de la zona de la prueba.

9. Espacio de la instalación de equipo: por lo menos los 920×1600×870cm (W×H×D).

10. Pruebe la puerta de la cámara: 80 × 105 cm (W×H), total 1.

11. Fuente de energía: Herzios max 40 A del ∮ 220 V 50 de la CA 1

Estructura

Estructura de A. Chamber:

SUS#304, grueso de la placa 1 milímetro.

 Material de aislamiento: PU que hace espuma, grueso 100 milímetros.

Sistema del ciclo de refrigeración de B. Cooling:

1. Sistemas de refrigeración:

a. Sistema del ciclo de refrigeración R404

b. Sistema del ciclo de refrigeración R23

2. Condensador: Refrigerado

3. Modo de la extensión: Capilar

4. Evaporador: Modo del lazo del aire

C. sistema de calefacción:

Calentador: 220 V 2 KILOVATIOS

Sistema de D. Humidification:

1. Humectador: SISTEMA del calentador 220 V 2. KW× 1 del acero inoxidable.

2. Fregadero de la gasa de la humedad y sistema de abastecimiento del agua del humectador: modo automático del relleno.

E. sistema del control automático:

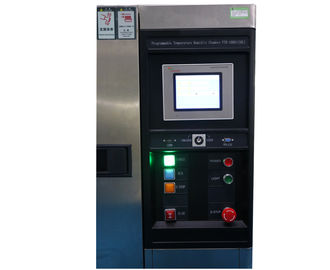

1. Control TEMI880 del PLC.

* refiera por favor al manual de la instrucción del regulador en el CD.

2. Sensores de la temperatura y de la humedad: Bulbo (de bulbo seco/mojado) de la IDT.

* controlado por el circuito.

F. circulación de aire y alcantarillados:

1. Tubo de aire del lazo: 1 grupo

a. material: Acero inoxidable SUS#304.

b. Ventilador: 1 SISTEMA DEL × 1 DEL ∮ 220 V 60W

2. Diámetro del tubo de desagüe.

G. sistema de protección:

   Sobre el interruptor de la protección de la temperatura

   Protección de la escasez de agua

Interruptor y protector electromágneticos de la corriente de la sobrecarga

Ningún interruptor del fusible

Protector de la sobrecarga del compresor

Fusible de la protección de circuito de control
