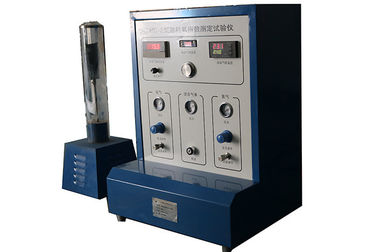

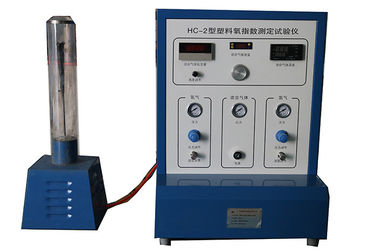

Equipo de prueba plástico del método de índice del oxígeno ISO4589-1, máquina de prueba ardiente del comportamiento

Máquina de prueba ardiente plástica del comportamiento del equipo de prueba del método de índice del oxígeno ISO4589-1

Estándar

Es basada en la Plástico-determinación ISO4589-1 del comportamiento ardiente por el oxígeno index-part1: Dirección y la Plástico-determinación ISO4589-1 del comportamiento ardiente por el oxígeno index-part1: prueba de la Ambiente-temperatura.

Uso

El aparato es conveniente para la prueba de la combustión del índice del oxígeno y el espécimen que el grueso del espécimen es menos de 10.5m m puede colocarse vertical y uno mismo-apoyado en el oxígeno y el flujo mezclado nitrógeno bajo condiciones de prueba especificadas. El lugar de la prueba en donde el índice de concentración mínimo de oxígeno requerido para la combustión de la muestra se mantiene. Es también aplicable a la muestra con mayor el de 100kg/m material sólido homogéneo de la densidad evidente, material laminado o material de la espuma, y algunos materiales de la espuma cuya densidad evidente sea menos del 100kg/m en oxígeno y el flujo mezclado nitrógeno bajo condiciones de prueba especificadas. El sitio de prueba en donde el índice de concentración mínimo de oxígeno requerido para la combustión de la muestra se mantiene.

 Parámetro

Instalación

1.Users debe leer el estándar ISO4589-1 cuidadosamente, ser familiar con y dominar los requisitos de los diversos índices de la prueba en el estándar, entender la composición del equipo, y saber el equipo cumple los requisitos de los parámetros.

En esta prueba, el ajuste del método de la operación del operador y los parámetros tiene una gran influencia en los resultados de la prueba. El probador debe leer el estándar cuidadosamente y actuar estrictamente según los requisitos y los pasos del estándar para hacer la prueba repetible.

En esta prueba, el ajuste del método de la operación del operador y los parámetros tiene una gran influencia en los resultados de la prueba. El probador debe leer el estándar cuidadosamente y actuar estrictamente según los requisitos y los pasos del estándar para hacer la prueba repetible.

la caja de control 2.The del equipo de la muestra se coloca en una mesa de operaciones conveniente y el cilindro de la combustión se coloca en una caja sellada con un extractor. Connecte el cilindro de la combustión y el termopar en caja de control y la conexión del tubo eléctrico de la calefacción, la línea de la conexión entre el refrigerador del semiconductor y la caja de control, conecta la fuente de alimentación de la caja de control 220V.

el tubo de goma 3.A se utiliza para conectar el extremo de baja presión de la válvula de descarga de presión en el cilindro de oxígeno con el interfaz en la caja de control, y la conexión entre el extremo de baja presión de la válvula de descarga de presión en el cilindro del nitrógeno y el interfaz en la caja de control. Un tubo plástico con el accesorio al azar los 8MM se utiliza para conectar el interfaz rápido en la caja de control y debajo del cilindro de la combustión.

4.Insert el jefe del sensor de temperatura del termopar (alambre del azul de los cerca de 2MM en diámetro) en un pequeño agujero en la placa de aluminio debajo del cilindro.

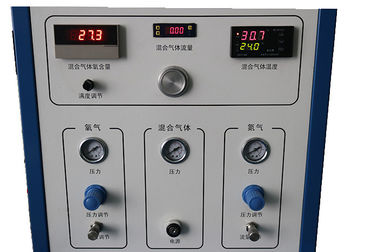

se gira 5.When la fuente de alimentación del equipo, el sensor de temperatura, la calefacción y el trabajo del sistema de refrigeración automáticamente, y la temperatura del ℃ ±2 ℃.It de los alcances 23 del cilindro de la combustión puede girar el oxígeno en el panel de control y ajustar el botón de la presión del reductor de presión del nitrógeno, y observa el indicador de presión en el panel para hacer el oxígeno en el panel y el indicador de presión del nitrógeno 0.1MP.

la placa 6.The y la malla metálica perforadas accesorio al azar se montan en el cilindro de la combustión. A las cuentas de cristal humanas, instale la malla metálica porosa de la placa de la capa superior. Según la muestra que se probará, seleccione el accesorio apropiado de la muestra para ser instalado en la barra de la ayuda que se utilizará.

Determinación del flujo total de gases mezclados

el estándar 7.The especifica que el flujo del gas mezclado en el cilindro de la combustión es 40±2mm/s.

Fórmula para calcular el flujo total de gases mezclados: Q=V.S

En fórmula: Q: flujo V del gas de la mezcla: velocidad S del gas de la mezcla: área de sección del cilindro de la combustión

El diámetro del cilindro de la combustión del equipo es 80 milímetros.

Q=0.04 ² xπx0,04x60x1000=12.05±0.6L/MIN

(si el diámetro del cilindro cambia, el flujo total de la mezcla necesita ser recalculado)

el oxígeno 8.Adjust que ajusta el botón, hace que el oxígeno fluye a 12.05L/MIN bajo presión 0.1MP. El valor de indicación del flujómetro total es 12,05. Cuando la temperatura en el termómetro es estable en 23 el ℃ del ℃ ±2, el valor de indicación del metro del contenido en oxígeno se debe ajustar a 99.8-99.9, que se pueden ajustar por la pequeña resistencia variable en la tabla del contenido en oxígeno con el pequeño abrelatas del accesorio al azar.

Apagando el oxígeno que ajusta el botón y que abre el nitrógeno que ajusta el botón, el flujo de nitrógeno puede alcanzar 12,05 l/min bajo presión 0.1MP, es decir, el valor de indicación del flujómetro total es 12,05. Cuando la temperatura en el termómetro es estable en 23 el ℃ del ℃ ±2, el valor del metro del contenido en oxígeno se debe expresar como 0-0.1.

Examen

1. Prepare 15 o más muestras según estándar.

Preparación de la muestra

Preparación de muestras materiales Uno mismo-apoyadas

Usando el cuchillo al azar de la pesa de gimnasia del accesorio para cortar al uno mismo apoye el material que las necesidades de ser probado en 15 pedazos o más con la punzonadora o utilizan otros métodos para cortar 15 pedazos de material apoyado o más del uno mismo que se utilizarán.

Preparación de muestras materiales no-uno mismo-apoyadas

Corte las muestras de materiales no-uno mismo-apoyados a 15 pedazos o más del espécimen de 140x50m m por las tijeras u otros métodos.

2. Seleccione el accesorio apropiado del espécimen según el estándar e instálelo al marco de la ayuda en el cilindro de la combustión.

3.Install el espécimen, cubren el tubo de cristal, y cubren el extremo superior de la cubierta del flujo.

4. Según el programa de prueba, el gas de la mezcla con 12 l/min flujo, la presión del oxígeno sobre el panel de control y la presión del nitrógeno son 0,1 MP.The flujo del oxígeno y el nitrógeno es determinado por el índice sabido y desconocido del oxígeno de la muestra.

Cuando el índice del oxígeno del material se sabe y necesita ser confirmado por la combustión y si el índice sabido del oxígeno es 25, según el estándar, la longitud de la llama que se separa abajo es registrado por el cronómetro. Si el tiempo de extensión no es bastante o la llama se extingue de la manera, el oxígeno debe ser aumentado, y el nitrógeno debe ser aumentado.

Cuando el índice del oxígeno del material es desconocido, es necesario comenzar con un índice del oxígeno de 18:

Tome el valor inicial del contenido en oxígeno como 18,0, el flujo total del gas mezclado es 12,05 l/min. observa el temperatura del regulador en el panel de control si si está en 23 el ℃ del ℃ ±2, la temperatura del gas de la mezcla es estable 23 al ℃ del ℃ ±2, y la muestra se enciende después de 30 S. según el estándar, la longitud de la llama que se separa abajo es registrada por el cronómetro. Si el tiempo de extensión no es bastante o la llama se extingue de la manera, el oxígeno debe ser aumentado, y el nitrógeno debe ser aumentado.

5.It es si la temperatura de la indicación del termómetro en el panel de control está en 23 el ℃ ±2 ℃.if que la temperatura es más baja de 23 ℃ observado del ℃ ±2, el botón de la calefacción se debe abrir para calentar el gas de la mezcla, para poder encender el gas de la mezcla en 23 el ℃ ±2 ℃.If la temperatura del gas de la mezcla es 23 ℃ del ℃ ±2, la muestra se deba encender después de 30 S.

6. Una boca del encendedor withф2mm está instalada (el tanque del butano será comprado por el usuario). Ajuste el periodo de gas en el área del butano y encienda la llama de la boca de modo que la longitud de la llama sea 16 ±4 milímetro y el espécimen esté encendido según el método y el tiempo prescritos por el estándar.

7. Si el espécimen no puede ser encendido, aumentar el flujo de oxígeno, o reducir el flujo de nitrógeno al mismo tiempo. De acuerdo con del estándar, aumentando la concentración de oxígeno de la mezcla. Si el oxígeno está añadido o reducido, la misma cantidad de nitrógeno se debe reducir o aumentar simultáneamente para asegurarse de que el flujo total de la mezcla está mantenido en 12,05 l/min.

8.Burning: Después de encender, el tiempo de la combustión fue registrado con el cronómetro y la longitud de la combustión fue observada, y el funcionamiento de la combustión de una sola muestra fue evaluado según el estándar.

9. Determine un aumento o una disminución de la concentración de oxígeno del gas mezclado basado en una sola prueba, y proceda con la prueba siguiente.

10. Según los requisitos y los pasos del estándar, termine la prueba de las muestras restantes, calcule el valor de K, y según la desviación estándar de la muestra.

Diagrama de la esquema eléctrica (imagen atada)
