Iec60884 probador del zócalo del enchufe del esfuerzo de torsión los 0.25N.m de la cláusula 14.23.2/máquina de prueba del esfuerzo de torsión del mercado de zócalo

Iec60884 zócalo de la cláusula 14.23.2 - probador del esfuerzo de torsión del mercado

Información de producto

El probador es se ajusta a IEC 60884-1 2013 cláusulas 14.23.2, la cláusula 22,3 del IEC 60335-1, IEC60065 la cláusula 15.4.1 y el cuadro 11 y así sucesivamente.

Se utiliza para probar la fuerza de la tensión de la inserción. Un dispositivo proporcionado los pernos previstos para ser introducido en los zócalo-mercados fijos no impondrá la tensión indebida ante estos zócalo-mercados.

Cláusula estándar

El equipo se inserta en un zócalo fijo – mercado que cumple con este estándar, el zócalo – mercado se gira sobre un eje horizontal con el eje del zócalo vivo – contactos en una distancia de 8m m detrás de la cara del compromiso del zócalo – mercado y paralelo a esta cara del compromiso.

El esfuerzo de torsión adicional que tiene que ser aplicado al zócalo – mercado para mantener la cara del compromiso en el avión vertical no excederá 0.25Nm.

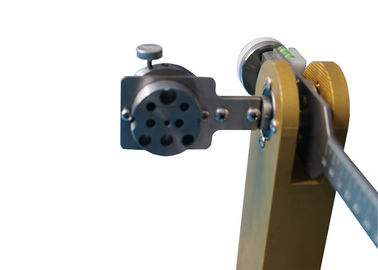

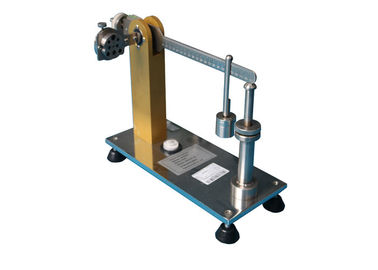

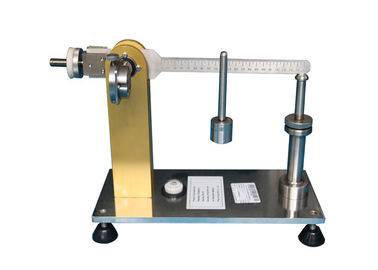

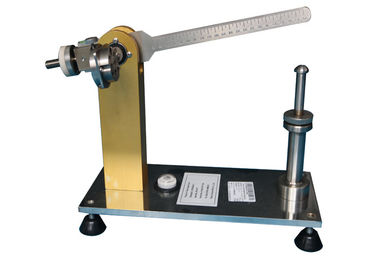

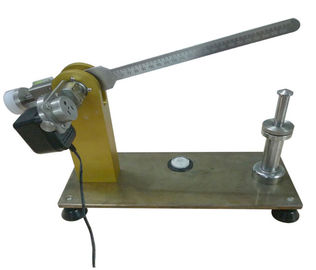

Estructura

1 – peso de balanza

2 – burbuja de medición

3 – burbuja llana

4 – peso de medición

5 – tornillo de la regulación de la altura

6 – barra de la ayuda

Parámetros:

Pasos de la operación

1. Ponga el dispositivo en una tabla llana, y ajuste el dispositivo a horizontal.

      2.Hang los 4 - el peso de medición en el brazo de la balanza, y ajusta los 5 – el tornillo de regla de la altura, hacen el brazo de la balanza en horizontal. Cuando brazo en horizontal, burbuja de la balanza de aire de 2 – posición llana de la burbuja en el centro.

      3.Remove los 4 - el peso de medición, ajusta el 1 – posición del peso de balanza, mantienen el brazo de la balanza la posición horizontal. Y haga que el brazo de la balanza guarda una distancia cerca de 1m m a los 6 - apoye la barra.

       4.Install la muestra de la prueba en el dispositivo, aprietan el tornillo. Ahora el brazo de la balanza para arriba.

       5.Hang los 4 - el peso de medición en balanza arma. Ajuste la posición de 4 - el peso de medición, registra la posición donde haga el nivel del brazo de la balanza, burbuja de aire de 2 – posición de medición de la burbuja en el centro, brazo de la balanza guardan la distancia de 1m m a 6 - apoye la barra. Diga la posición localizada en el 10.3cm.

       6. Apriete la medida

      (1) el peso apropiado se cuelga en la escala más baja.

      (2) mueve el peso lentamente hasta que el brazo de la balanza esté en un estado horizontal.

7. Esfuerzo de torsión de la muestra aplicada al zócalo: Peso del valor de escala X

Por ejemplo: Esfuerzo de torsión: 0.12mX2.5N=0.3Nm
